Paso 3: La caja del regulador.

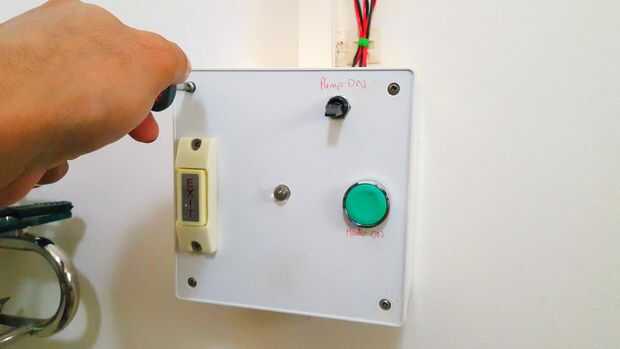

Pienso montar una caja de pvc de 8 x 8 en la pared para poner todos los componentes necesarios y cableado.

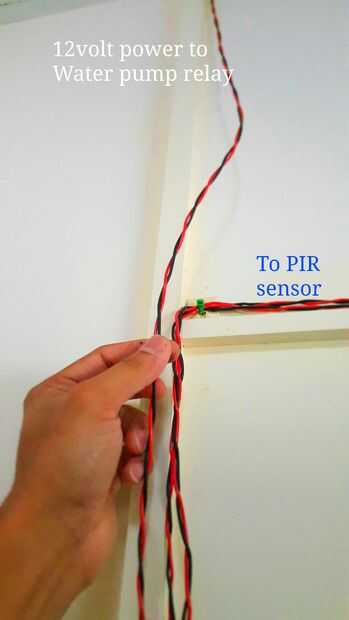

El relé de 12 voltios de la bomba de agua es en realidad en otro lugar. La caja del regulador no es enviar energía de 12 voltios para accionar el relé de tal modo permitiendo que la bomba funcione.

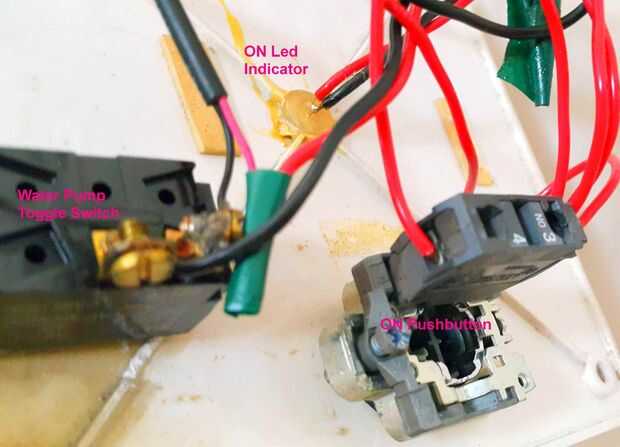

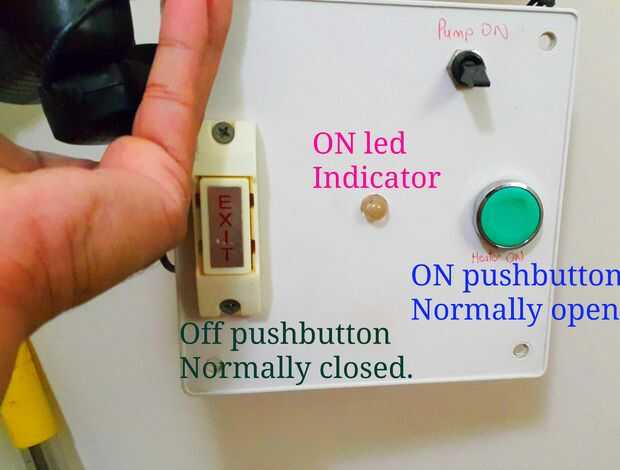

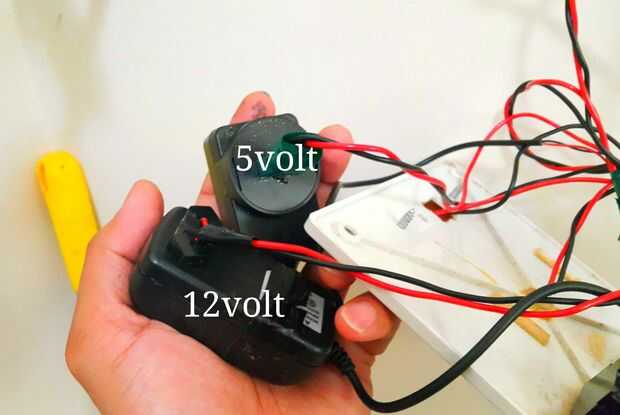

El led es un monomando de tipo para indicar visualmente que el calefactor se energiza. Este led es alimentado de la fuente de alimentación de 5 voltios.

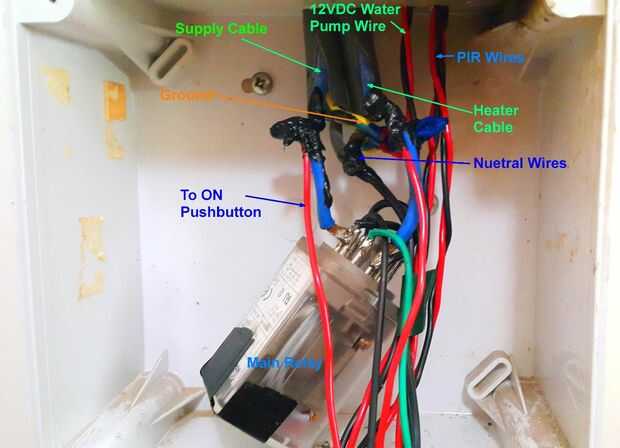

Todo el cableado actual alta para el calentador soldadas a los retransmisores de energía principal. Esto asegura conexiones eléctricamente seguras y elimina las uniones de alta resistencia. Inicialmente utilicé una base de enchufe para la corriente principal del relais sin embargo falló finalmente debido a una conexión de Zapata mecánica débil.
