Paso 2: Elegir los componentes clave

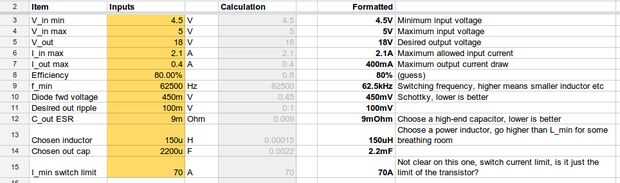

Para los valores exactos, he puesto juntos una hoja de cálculo de plantilla Google que hace los cálculos de la Guía de TI. A continuación, he intentado resumir las reglas generales que recogido después de leer ese documento y buscar alrededor.
Inductor de
El inductor es la parte más importante del circuito.
- Su principal valor es su inductancia, mide en Henrys. La hoja de cálculo le ayudará a calcular el valor correcto. Te recomiendo va de 1.5-2 x el valor calculado para que tenga algún espacio libre.
- También necesita conocer:
- La corriente nominal, esto debe ser suficiente para manejar el pico de corriente en el inductor (según lo calculado por la hoja de cálculo).
- Forma: fui para un toroide porque supone que tienen baja interferencia de EMF. Una fuente que leí dice que inductores de la bobina el mejor partido de inversión si no fueras preocupado por interferencia.
- Material de la base, desea uno que sea adecuado para un inductor de la energía. Fui para un toroide que se comercializó como un inductor de la energía. Creo que tiene un núcleo de ferrita.
Usé este inductor 150uH.
Interruptor
Esta es la pieza más importante del circuito, y donde cometí un error primera vez alrededor. Un MOSFET es una buena opción porque es fácil de conducir con un microcontrolador. Usted necesita mirar hacia fuera para:
- RDS (encendido) esto es crucial, es la resistencia del interruptor cuando está encendido. Mi primer intento fue echado por tierra por tener aquí un valor demasiado alto. < 10mOhm es ideal. Si esto es demasiado alto entonces el inductor no será capaz de dibujar bastante actual y a perder potencia en el interruptor.
- El valor de VGS (TH), se trata de la tensión que se debe aplicar a la puerta del transistor para encenderlo. Si utiliza un microcontrolador de 5V, este debe ser 1-2V.
- Vds(Max), esta es la máxima tensión el transistor puede manejar, ir a por la tensión de salida más un margen de seguridad.
- IDS(Max), la corriente máxima que puede manejar el interruptor. Esto debe ser más grande que el pico actual según la hoja de cálculo.
Usé este interruptor.
Condensadores
La hoja de cálculo debe calcular los valores mínimos para los condensadores en el circuito. Me encontré con que alimentar un amplificador de audio, necesita un casquillo de salida mucho más grande que se ha especificado.
- Los condensadores en la etapa de salida deben tener un valor de ESR baja eficiencia.
Opté por un condensador electrolítico, grandes con baja ESR y luego poner en paralelo con un condensador de cerámica 22uF con la esperanza de filtrar la salida más.
En el lado de la entrada, he utilizado la misma configuración.
Diodo
El diodo es bastante fácil, sólo tienes que ir para un diodo que puede manejar la corriente promedio y tiene una baja tensión (450mV parece ser el límite para piezas no exóticos).
Microcontrolador
Fui a un ATTiny84A ya es disponible en el empaquetado por-agujero, no es demasiado grande y la cadena de herramientas GCC AVR es bastante buena. He seguido este tutorial de Lady Ada para levantarse el toolchain y correr y yo solíamos AVR Eclipse para desarrollar el código. Necesitaba un control bastante preciso del hardware para obtener el PWM funcionando a 65kHz por lo que podría haber sido difícil con el IDE de Arduino más abstracta.
