Hacer un convertidor basado en el microcontrolador (3 / 5 paso)

Paso 3:

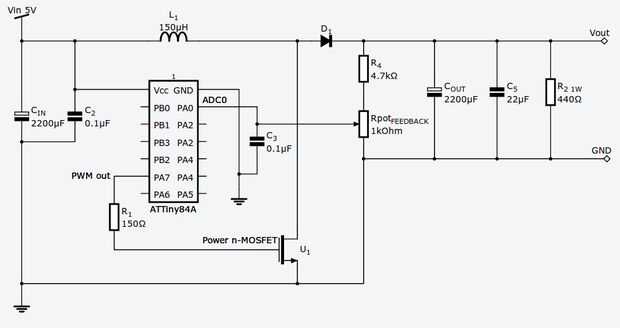

Aquí es el circuito que se me ocurrió.

• En su corazón, el microcontrolador (código seguir...) utiliza su salida para el interruptor de control de PWM.
• Monitorea el voltaje de salida utilizando a su ADC, mediante el potenciómetro de realimentación.
  • Si el voltaje cae por debajo del objetivo, aumenta el ciclo de trabajo del PWM, aumentando la corriente en el inductor y por lo tanto el voltaje de salida.
  • Si la tensión va encima del objetivo, disminuye el ciclo de trabajo.
  • la tensión se puede ajustar mediante el ajuste de lo pot.
• La resistencia de 440 ohmios en la salida asegura que siempre hay alguna carga sobre el convertidor. He encontrado ese valor por ensayo y error. Mi fuente de alimentación de 5V entrada cerraría si no llamo la suficiente carga de él. Puede salirse con una resistencia mucho más grande. Es esencial para la salida de la carga sin carga, el convertidor se volverá inestable y el inductor se puso hacia fuera una tensión muy grande.
• Los pequeños condensadores en paralelo con los grandes son condensadores de filtro. Electrolíticos grandes tienen una resistencia relativamente alta así que poner una tapa de cerámica o polímeros en paralelo ayuda a lidiar con picos transitorios.
• El 0.1uF tapa en la entrada del ADC es simplemente un filtro.

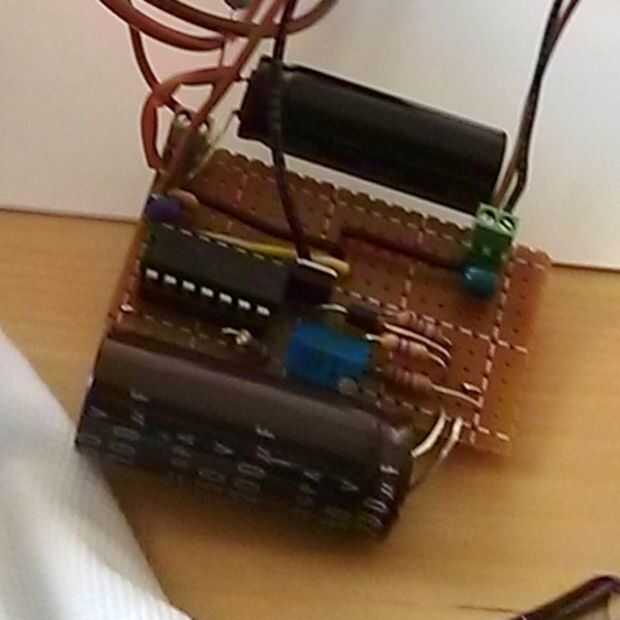

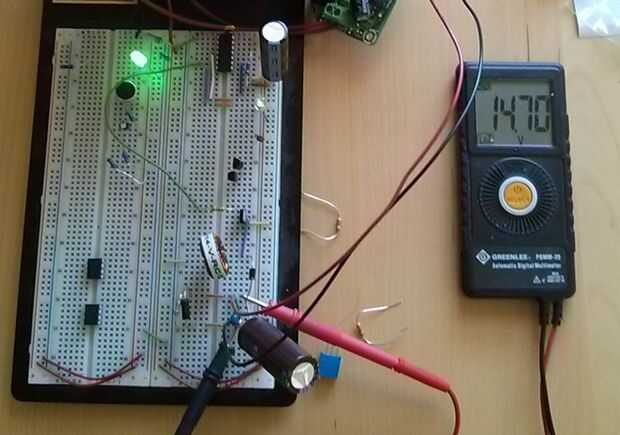

Disculpas por las fotos de mala calidad! Estaba tan emocionada que funciono que había sellado dentro de mi proyecto antes de tomar una buena instantánea.
