Hacer un debug de exhibición para microcontroladores (2 / 6 paso)

Paso 2: El cambio de registro 75HC595

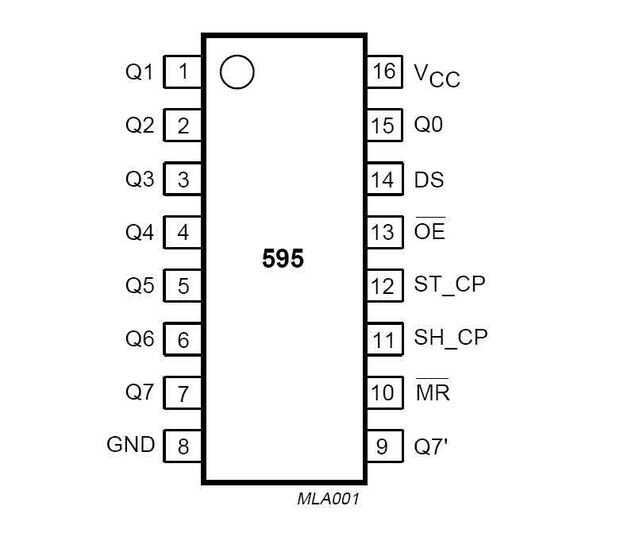

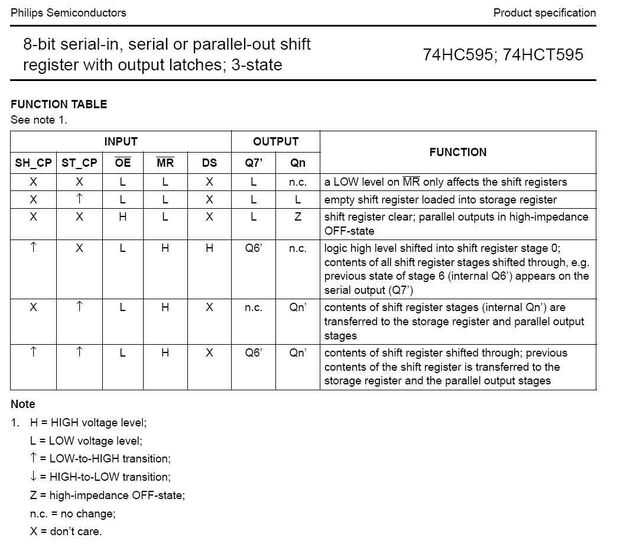

Un vistazo a la imagen te dice que necesita conectar los pernos.
Los pasadores se cuentan contra reloj a partir de la marca en el IC si usted lo mira desde la parte superior.
Conectar patillas 1-7 y 15 a los pines del segmento 7.
Pin 8 y 13 debe estar conectado a tierra (GND o negativ terminal de la batería)
PIN 9 está conectado al pin 14 del siguiente CI.
PIN 10 y el pin 16 deben conectarse a la tensión de alimentación (VCC o terminal positivo de la batería)
PIN 11, 12 y 14 son la interfaz para ser conducido por el microcontrolador, conéctelas a la pinheader de tres clavijas para conexión externa.
