Hacer un debug de exhibición para microcontroladores (3 / 6 paso)

Paso 3: construcción de la pantalla

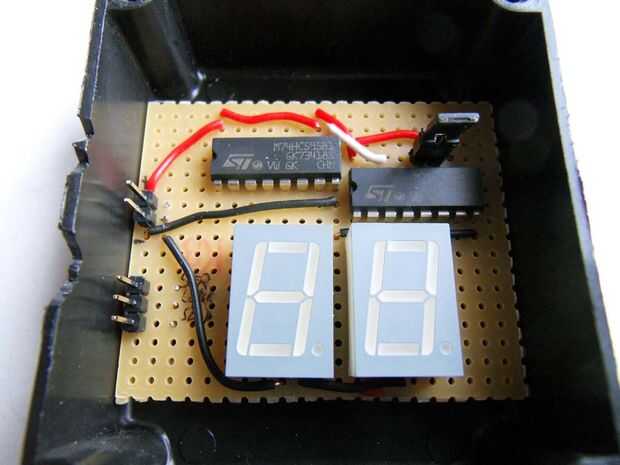

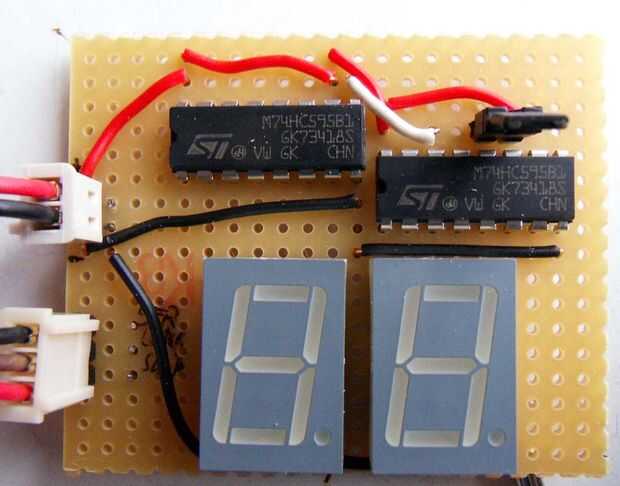

Aunque hubiera sido posible grabar un circuito personalizado, elegí a construido todo en protoboard con alambre de cobre fino.

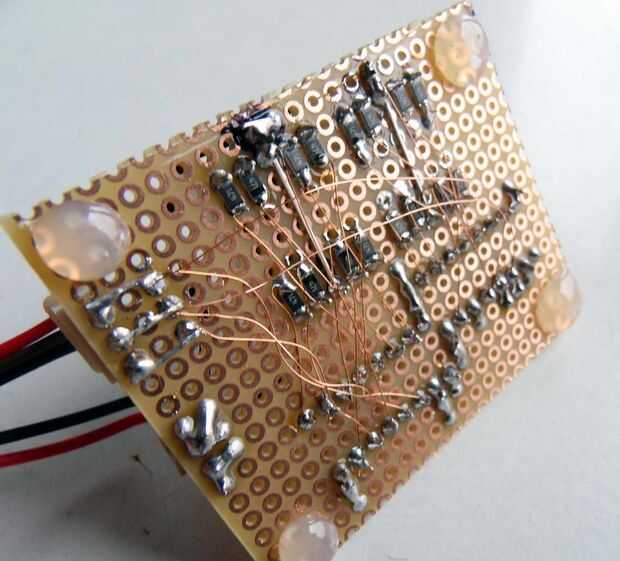

Este alambre de cobre está cubierto, pero la capa podría ser quemada abajo con un poco de estaño fundido. Es muy fácil de hacer conexiones con él. Sólo uno de los extremos de la lata, soldar al pin estirar al otro pin y quemar el aislamiento donde quieres que lo de la soldadura. Luego soldar al pin y cortar el resto. Un soldador de 30W como este de artesano es más que suficiente para el trabajo.

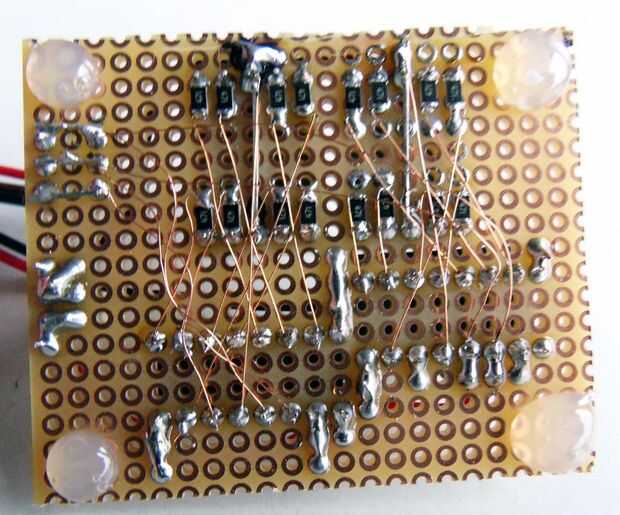

He utilizado pequeñas resistencias SMD 1206, porque éstos encajaba muy bien bajo el siete segmento de muestra.
Pero después de todo, usted necesita a la Junta por sí mismo y por supuesto también se puede tomar cualquier resistor que te gusta.
