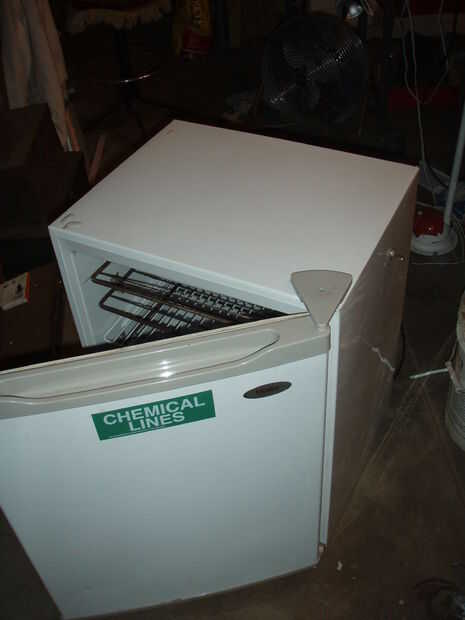

Hacer un deshidratador de un refrigerador del dormitorio (4 / 5 paso)

Paso 4: Conexión de ventilador y calentador

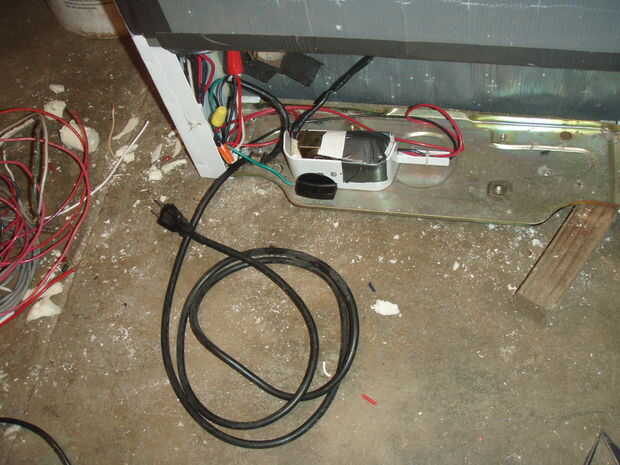

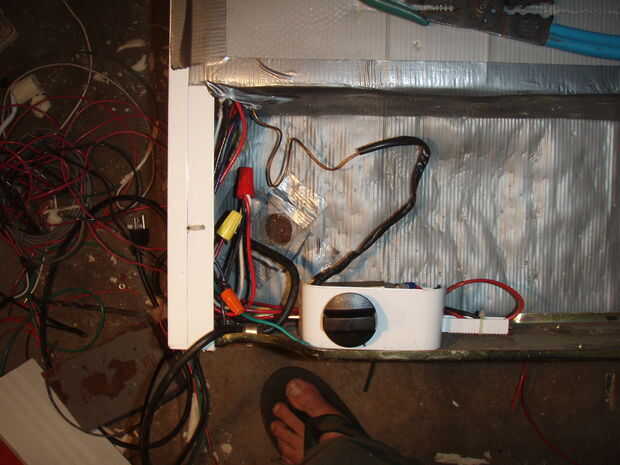

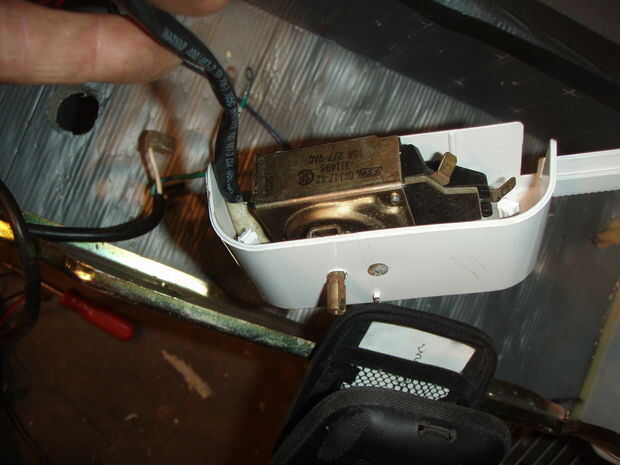

usé la caja de los controles del refrigerador para montar el termostato del horno. La terminal del centro es potencia en el lado uno / s potencia de salida del generador. Alimentación desde el cable de alimentación principal llega hasta el interruptor regresa y está conectado a la terminal central. Hay otra parte terminal en la parte inferior (no visible) y planeo conectar el piloto a la manera que sé cuando el calentador está encendido. Parece más complicado de lo que es.

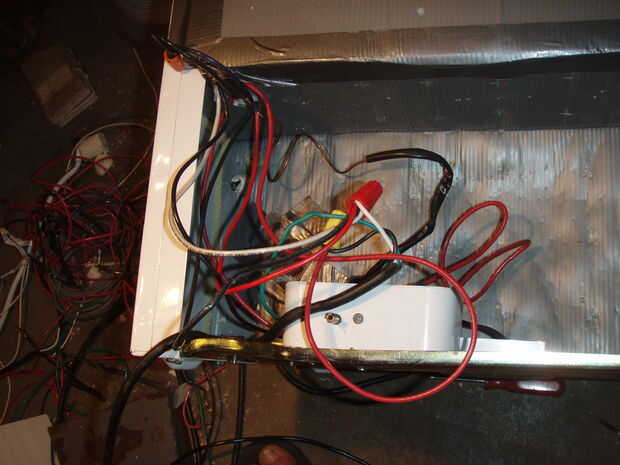

El cableado va como esto:
-el blanco del cable eléctrico es nutted el cable blanco del ventilador, un cable de la calefacción y la luz indicadora.
-el negro de la cuerda está atado al cable con el interruptor que vuelve abajo y alambre (1) va al terminal del termostato del centro, va el otro cable conectado al negro en el ventilador.
-el cable verde de la tierra se vuelve a conectar a la base de la nevera.
Taladré un agujero en el borde del armario y zip atado los alambres para hacer todo más ordenado.
