Paso 6: Conecte el teléfono al tronco

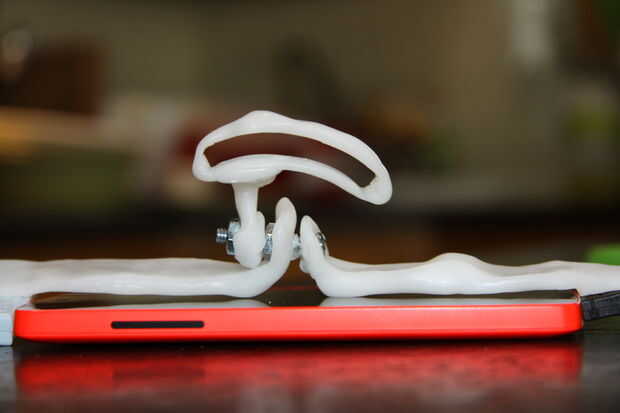

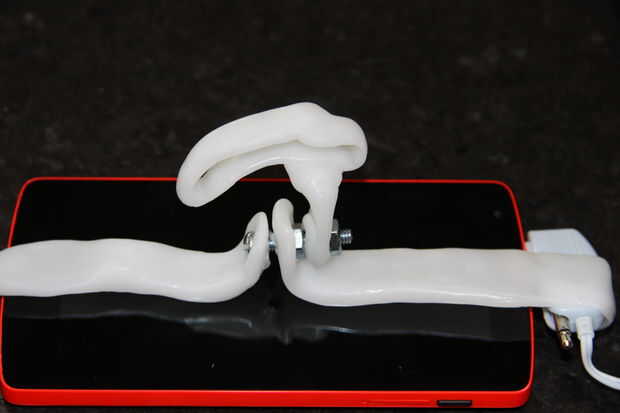

Otra vez usé el plástico de moladable de mano para hacer una pieza que tendrá mi teléfono en el "tronco". Se fija en un extremo un conector para auriculares y por el otro por un conector mini usb de un viejo cargador de teléfono. Las dos piezas se apretaron con un tornillo. La otra pieza se conecta a este mismo tornillo y usa otra tuerca para asegurarlo. Este paso va a ser un poco diferente para cada teléfono, pero el mismo tipo de sistema funciona en la mayoría de los teléfonos. Mientras la salida de auriculares y puerto de carga en los extremos opuestos del teléfono.

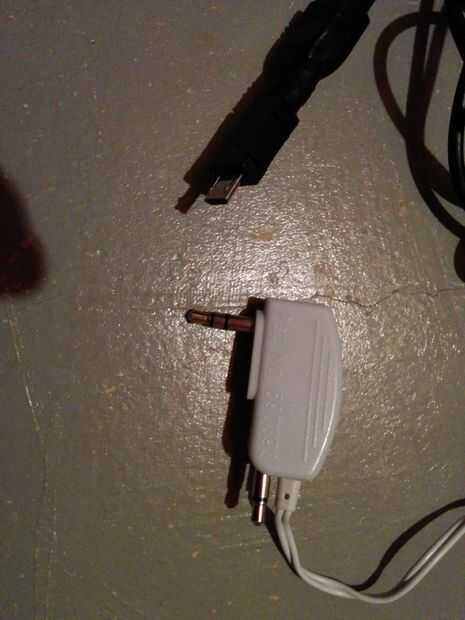

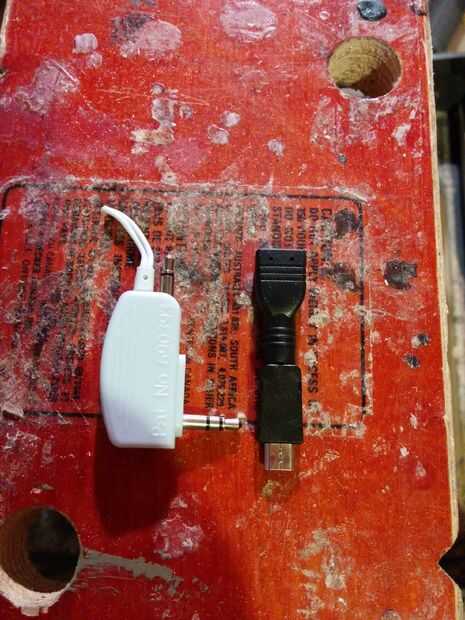

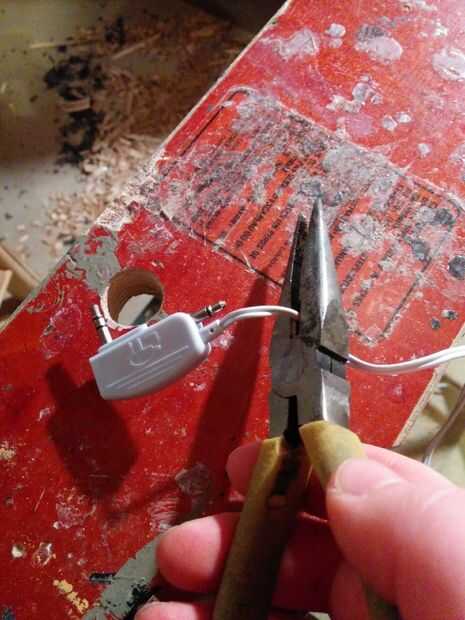

Comienza por cortar el cable de los auriculares antiguos y cargador viejo o comprar uno de esos cargadores baratos aeropuerto con un montón de adaptadores diferentes, así no tienes que sacrificar totalmente un cargador (esto es lo que hice).

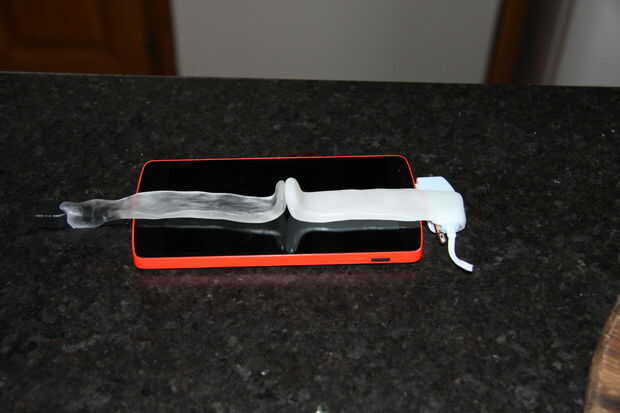

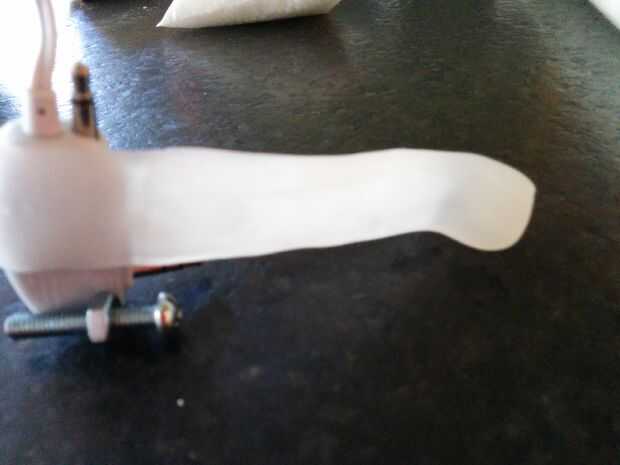

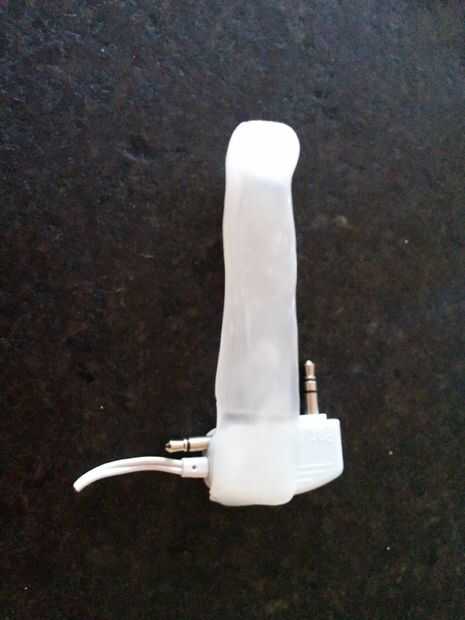

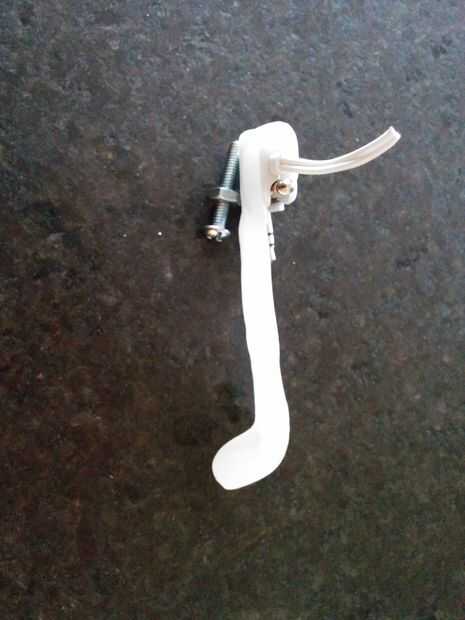

Siguiente modelo de una pieza que envuelve los auriculares y se extiende a menos de mitad el teléfono antes de hacer una giro la derecha hacia afuera desde el teléfono.
Repita los mismos pasos para hacer una pieza que se conecta al cargador.
He utilizado estos métodos para que el plástico fundido nunca tocaría mi teléfono, sería malo que se pegan. Podría evitar el problema del auricular cargador siguiendo más de cerca los contornos del teléfono específico, pero quería que sea tan universal como sea posible.

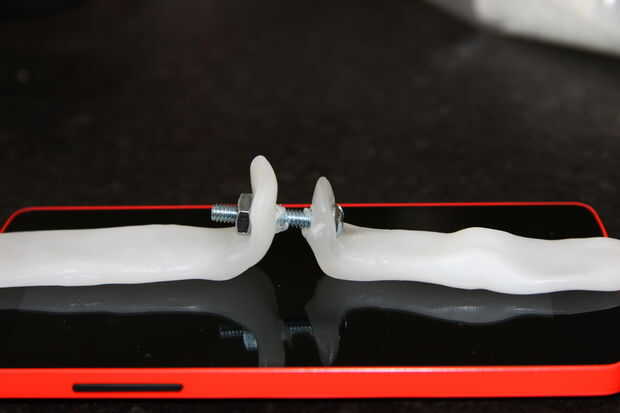

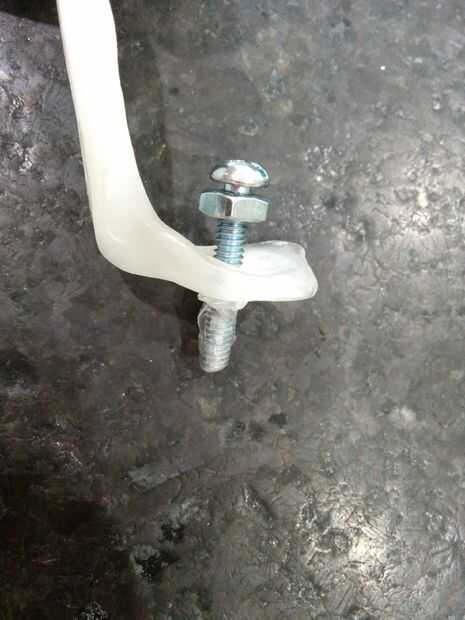

La siguiente parte es hacer agujeros en ambos extremos hacia arriba. Encontré la

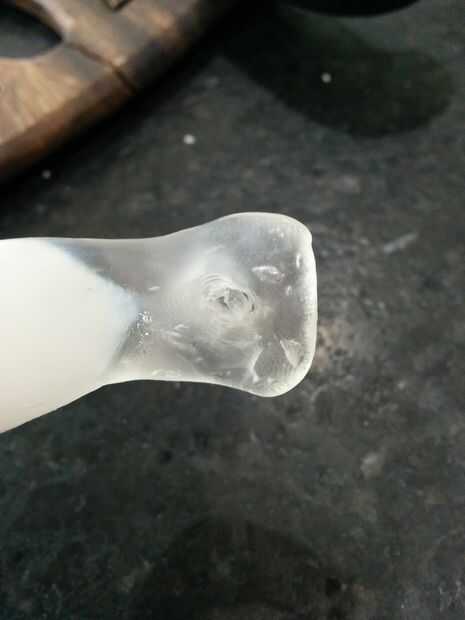

mejor manera de hacerlo es empujar el perno a través del plástico, que crea una "burbuja" delgada de plástico alrededor del perno y luego corte en la parte inferior del perno con tijeras.

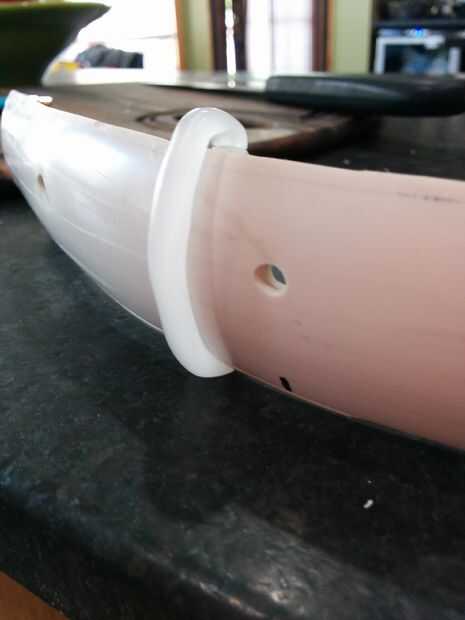

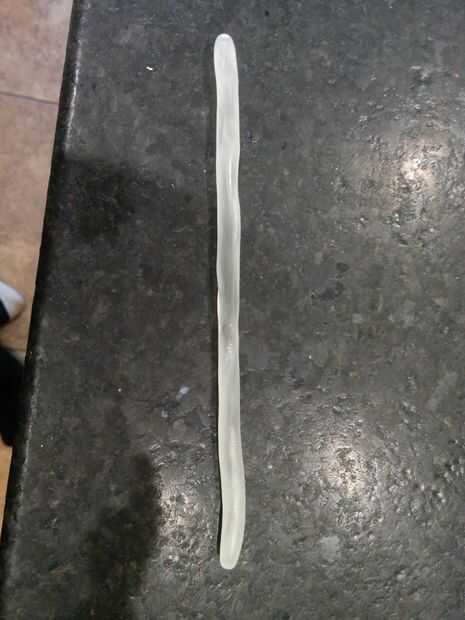

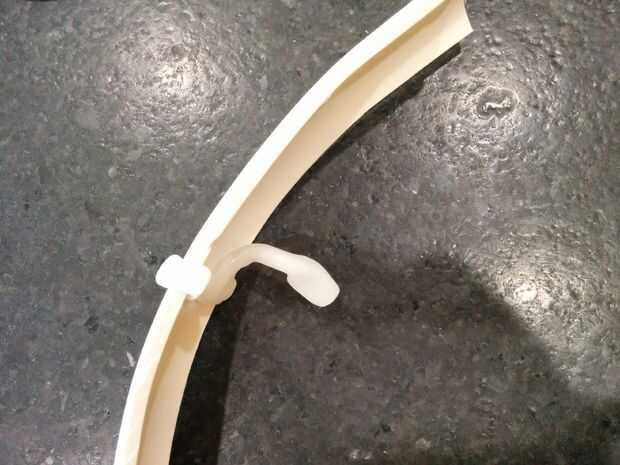

Luego usar todas esas habilidades de jardín de infancia perdido estirar un pedazo largo y estrecho de plástico, esto envolver todo el PVC, o Mójate la PVC o capa en aceite de oliva para evitar que se pegue. Asegúrese de que esté lo suficientemente ancho como para moverse arriba y abajo del tronco del PVC.

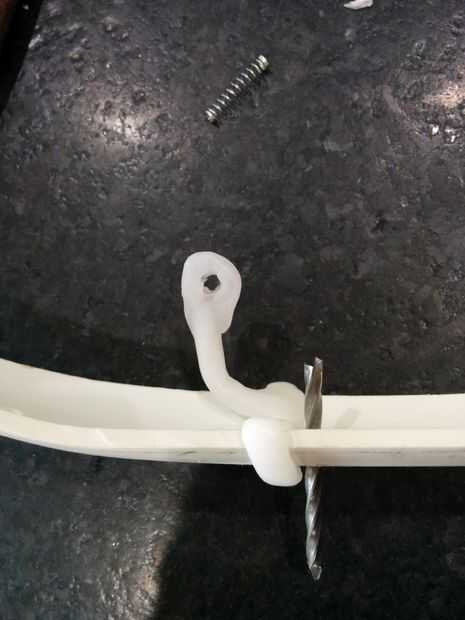

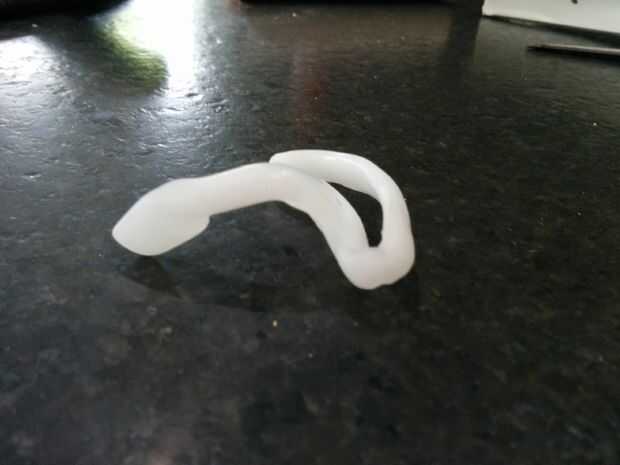

La siguiente pieza se conecta con el tubo que envuelve el PVC se extiende y conecta con el perno que une las dos piezas que sostienen el teléfono. Estirar el otro tubo de plástico y aplanar un extremo. Utilizando el método había descrito anteriormente perforadora un agujero del mismo tamaño que el perno este extremo aplanado. Luego conecte el otro extremo al anillo alrededor de la PVC, fundir ambas piezas un poco para asegurar una conexión sólida.

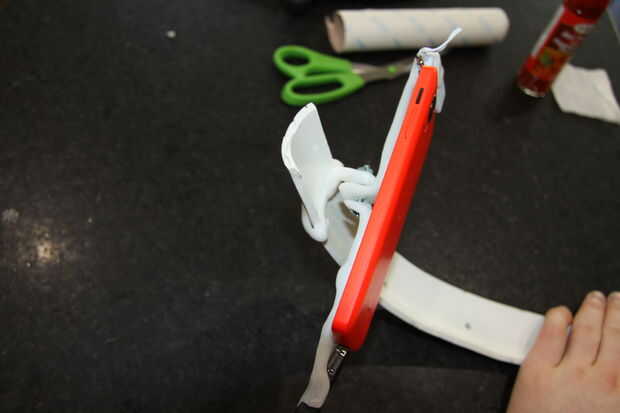

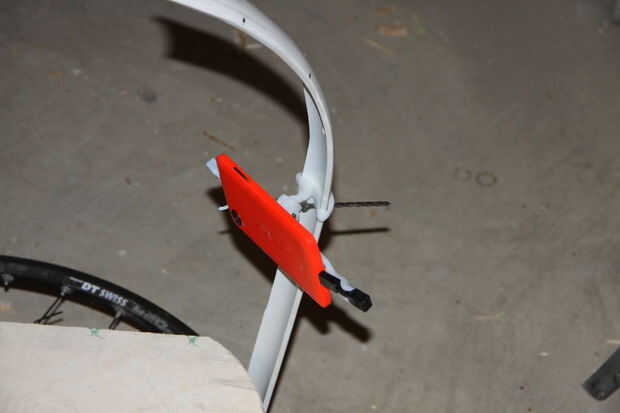

Ahora, el teléfono debe ser capaz de deslizarse arriba y abajo del tronco. Use un clavo como un alfiler y ponerlo a través de los agujeros de la carretilla para limitar la pendiente del teléfono.

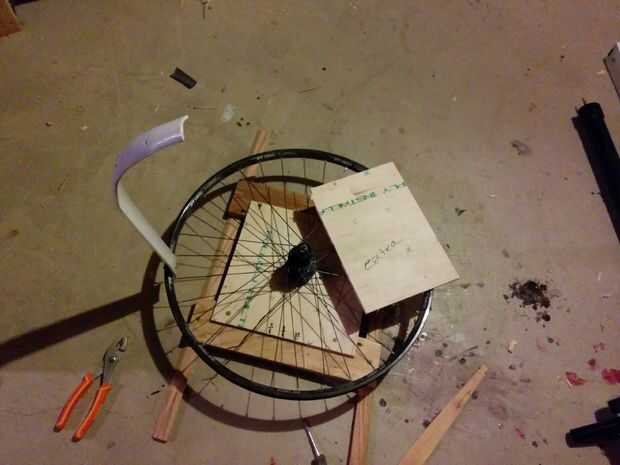

Una vez que el tronco se une a la rueda otra vez usted tendrá una plataforma de trabajo, pero hay algunas cosas que todavía tenemos que hacer para asegurarse de que funciona bien.
El titular de teléfono .stl e inventor .ipt se adjunta a este paso. Se basa de las dimensiones de mi Nexus 5, por lo que debe acomodar la mayoría de los teléfonos. También se incluye la pieza que conecta el soporte de teléfono para el tronco. Tenga en cuenta que no tengo 3D impreso estos (todavía. wink wink nudge nudge) así que sería increíble si alguien imprime estos para subir una imagen y cualquier refinamientos que debo hacer en los comentarios.
