Hacer un escudo Arduino Mega

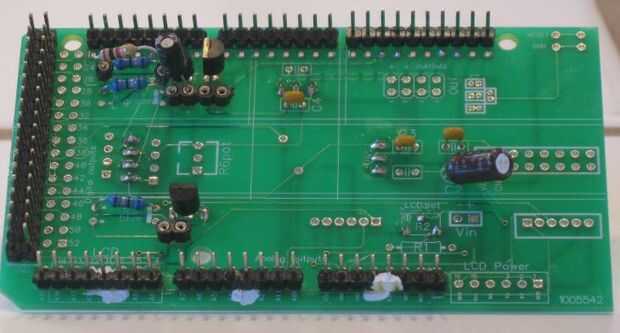

La plataforma Arduino ofrece un potente conjunto de herramientas para hacer dispositivos electrónicos interactivos. Para muchos proyectos, cableado a un protoboard es todo lo que se necesita. Pero si usted tiene planes más ambiciosos para el desarrollo de su dispositivo, usted puede necesitar construir el circuito en una placa de circuito impreso. En este Instructable nos dirigiremos a través de los pasos para diseñar un escudo de Arduino como el mostrado aquí, y un pequeño lote de placas de un fabricante de PCB.
