Hacer un escudo Arduino Mega (2 / 7 paso)

Paso 2: Agregar componentes a la Junta

Abra el archivo de protector de Mega en la disposición del PWB del Ditrace. Coloque los componentes en el escudo, basado en el circuito que diseñaste y prototipo en un protoboard usando el tablero de Mega.

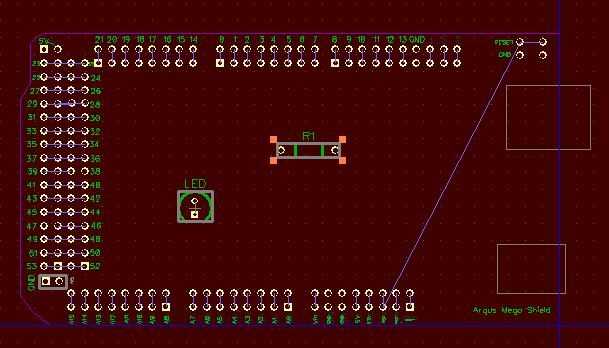

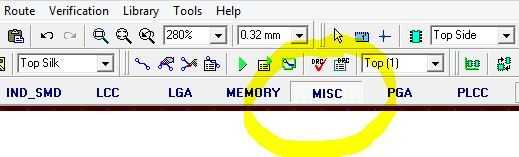

Aquí he añadido un LED y un resistor como un ejemplo simple de cómo utilizar el programa. El LED está en la biblioteca "MISC", en la parte superior de la pantalla. La resistencia está en la biblioteca de la resistencia. Seguir los documentos de soporte de Diptrace a ver como mover, rotar, anotar etc. los componentes añadidos.
