Paso 3: Añadir Flechastes para conectar piezas y pernos
Ahora Conecte los componentes a la placa Arduino. Haga clic en "Ratline objetos y lugar" en el programa de diseño de PCB. Clic izquierdo sobre el punto de partida para la traza (camino del cobre) y arrastrar la línea a la conexión final. El ratline se convierte en una traza de cobre en un paso posterior.

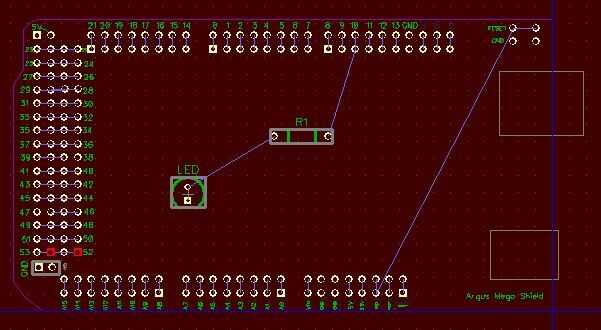

Aquí había conectado pin digital 10 (el pin de alimentación para el LED) a la resistencia. Al otro lado de la resistencia está conectado al positivo (ánodo) del LED. El cable negativo del LED (cátodo) se une a la tierra (esta conexión a tierra se oculta en Diptrace). Así que la corriente fluye del pin digital 10, a través de la resistencia y el LED, a tierra.
