Paso 5: Orden PCB de prototipos
Después de la placa PCB de enrutamiento, compruebe todas las conexiones y asegúrese de que la Junta representa correctamente el esquema. Si se ve bien, puede enviar la Junta a un fabricante.
La tienda de fabricación utiliza archivos Gerber para hacer el PCB. Para convertir su diseño en archivos Gerber, haga clic en "Archivo/exportar/Gerber..." y exportar todos los archivos en una carpeta.
Repetir este proceso para crear un archivo que muestra dónde perforar los agujeros en el tablero: "archivo/exportar/N/C taladro..."
Comprimir el Gerber y perforar los archivos en un archivo .zip. Envíe esto a un fabricante de PCB, con instrucciones de cómo muchos tableros que desea.

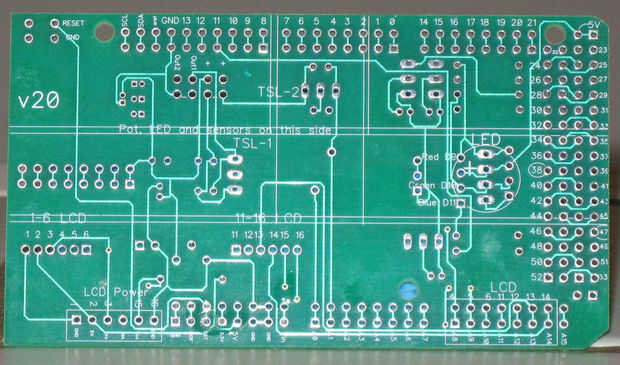

Usé circuitos de la zona de Bahía para hacer el PCB se muestra a continuación. El producto de "Guerrero de fin de semana" hace más placas por cada dólar para mis proyectos (recientemente tengo 9 tablas para ~ $145, incluyendo el envío). Por supuesto, usted puede encontrar otros fabricantes del PWB en línea.
