Hacer un horno de reflujo SMD

He sido un aficionado de electrónica durante muchos años y siempre se han pegado con los componentes por-agujero al hacer un proyecto. Sin embargo con el paso del tiempo, no sólo son más y más componentes se están convirtiendo en sólo disponibles en SMD (dispositivo de montaje superficial) pero también más interesantes proyectos también SMD base.

Hay varias opciones para hacer tu propio SMD que suelda:

Mano de soldadura- Utilizando un soldador de punta fina y estaño de pequeño diámetro se puede trabajar con el mayor de los dispositivos SMD. Sin embargo puede ser bastante tediosa y tomar mucho tiempo si usted tiene un montón de piezas.

Sartén eléctrica- Esto puede funcionar para tableros más pequeños pero el control de la temperatura es bastante difícil por lo que puede ser golpeado y perder.

Horno tostador- Esto parece el más prometedor para el aficionado y aunque sólo la puede improvisar con los controles manuales también son una gama de opciones de control para automatización y control de temperatura. Esto esencialmente imita un horno de reflujo comercial.

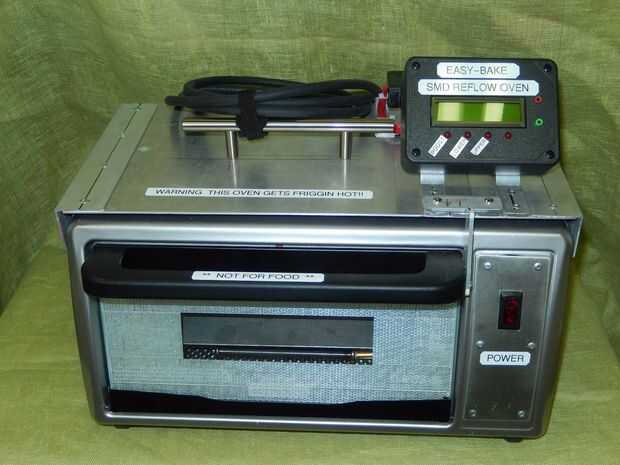

Decidí armar un horno tostador y quería algo que pudiera manejar tableros grandes y posiblemente hacer funcionamientos de producción pequeños. Haciendo una búsqueda en la web, usted encontrará muchas opciones para tostador controladores de reflujo de horno. Van desde diseños One-OFF para bricolaje tableros a kits completos. Un gran número de ellos es base de Arduino. Algunos controladores sólo permiten el horno se conecte (por lo que no necesitará desmontar el horno) mientras que otros integran totalmente dentro del horno (más trabajo pero un mucho mejor producto en el final).

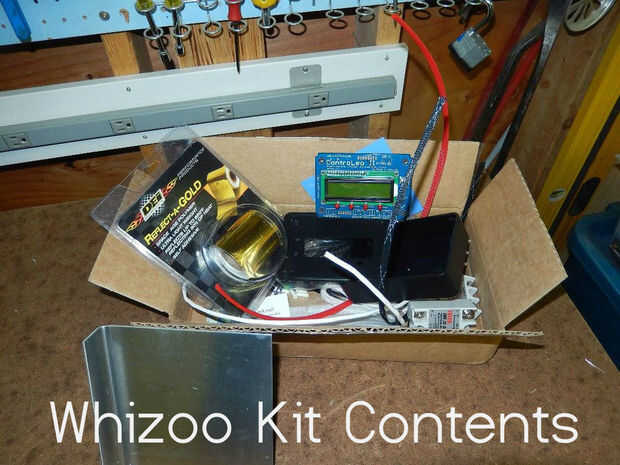

Mirando varias opciones decidió en el Controlador de flujo de Controleo2 de Whizoo. Ofrece una interfaz gráfica decente y una función de calibración automática que sentía que era importante para obtener resultados decentes. También tiene completo control PWM (modulación de anchura de pulso) de los calentadores para darle un perfil más exacto de temperatura que es muy importante en la soldadura de reflujo. Mientras que había querido un kit, el Whizoo está completamente montado pero todavía tiene mucho trabajo para integrar con su horno tostador. También ofrecen algunos extras en el juego, incluyendo varios tipos de aislamiento (permite el horno para calentar para arriba rápidamente y uniformemente) y un calentador del aumentador de presión (asegura que la unidad se calienta a la velocidad correcta). Incluso hay un servo para la puerta abierta después de que el ciclo está completo para permitir que la Junta se enfríe correctamente. Compré mi kit antes de que el servo estaba disponible por lo que aparejado a mi propia puerta de servo mecanismo de apertura. Puedes ver las diferentes opciones de compras aquí.

Whizoo también tiene una gran Construcción de guía que detalla cada paso. Les recomiendo que lean completamente a través de su guía y este Instructable antes de empezar su propio horno ya que hay algunas advertencias que se ejecutará en el camino. También puede encontrar varios ejemplos de usuario hecho hornos aquí.

También descubrí que la persona detrás de Whizoo (Peter Easton) responde preguntas de correo electrónico muy rápidamente y en horas de la noche. Es bueno saber que tienes muy buen apoyo cuando usted compra un producto.

Descargo de responsabilidad! -Este proyecto trata de altos voltajes y las altas temperaturas. Fácilmente puede usted mismo electrocutar o quemar su casa si usted no es cuidadoso. No intente este proyecto si no eres competente en las diversas tareas necesarias y podemos hacerlo con seguridad. Usted tendrá que tomar varias decisiones de diseño durante un proyecto de esta naturaleza y necesita ser capaz de evaluar los diversos posibles problemas de seguridad involucrados.

No digas que no advertirle...

Actualización:
Si usted está interesado en un Instructable sobre cómo configurar un dispensador de pasta de soldadura para SMD proyectos revisa éste que recientemente publiqué
