Hacer un horno de reflujo SMD (11 / 14 paso)

Paso 11: Todo cableado hasta

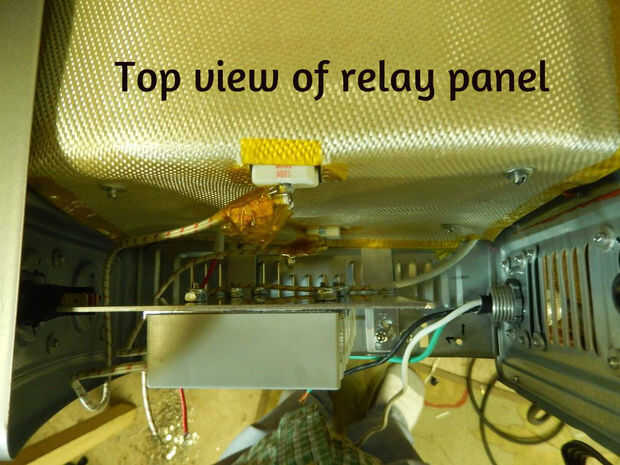

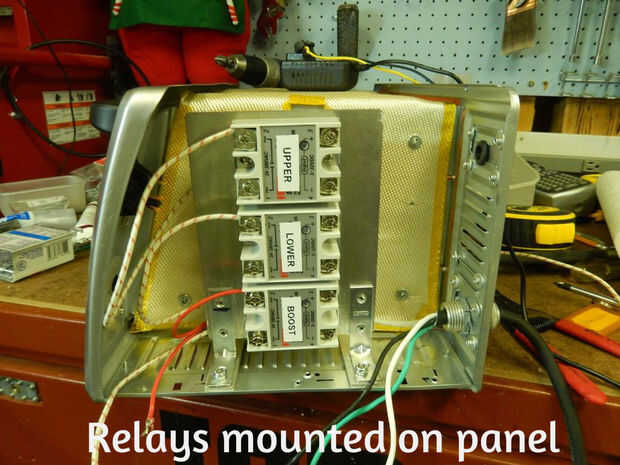

Ahora estaba listo para instalar los sistemas de control. Montara los relés en el panel de montaje modificado. Recuerde que debe utilizar las almohadillas de silicona suministradas en el kit o el uso de silicona disipador compuesto (use las pastillas como la grasa es realmente, realmente desordenado).

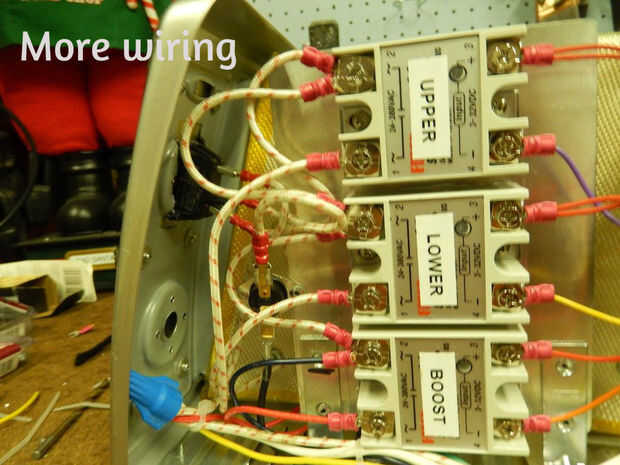

Etiquetado los relés para evitar conseguir confundido. En mi sistema tengo control sobre todos los tres calentadores.

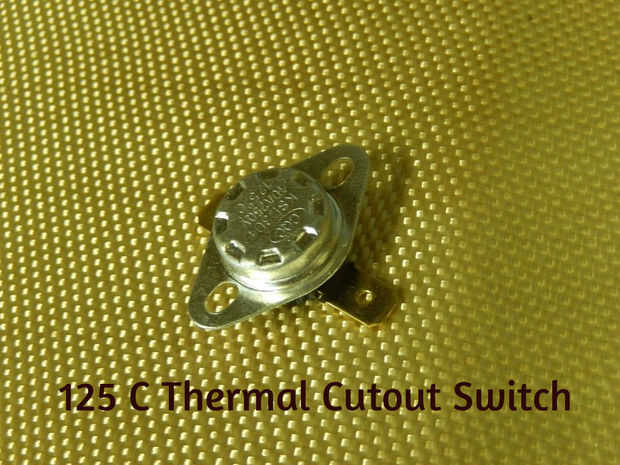

Ahora podía ver el final del túnel, pero luego entonces tuvo un pensamiento acerca de la seguridad. Los controles del horno original probablemente tenían un interruptor de límite de alta seguridad. Esto interrumpiría el poder debe la temperatura son muy alta (digamos un incendio en el horno o los controles fallando con todos los elementos de encendido). Esto no suenan demasiado buenas, así que miré a mi alrededor para una solución. He encontrado algunos pocos interruptores de límite alto en la Electrónica de las heces (una tienda de electrónica local muy decente). Fue un poco de una conjetura para determinar una temperatura adecuada ya que el interruptor de límite en el gabinete no es la cámara del horno. Utilizado se encuentra a 125 C. Así que si el interior del gabinete pone más caliente que la corriente alterna se apaga. No ha disparado en operación normal por lo que parece como un punto de referencia decente.

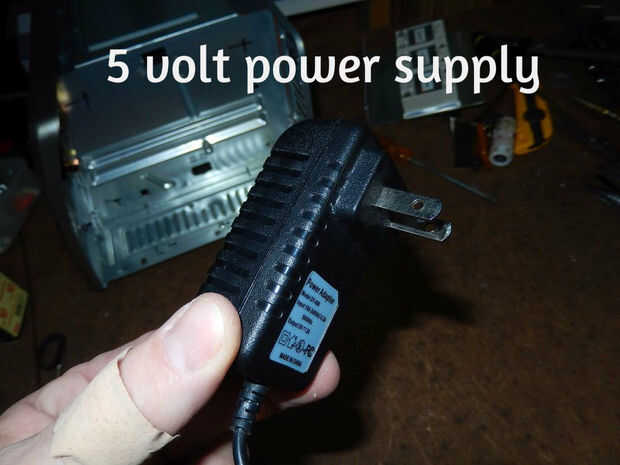

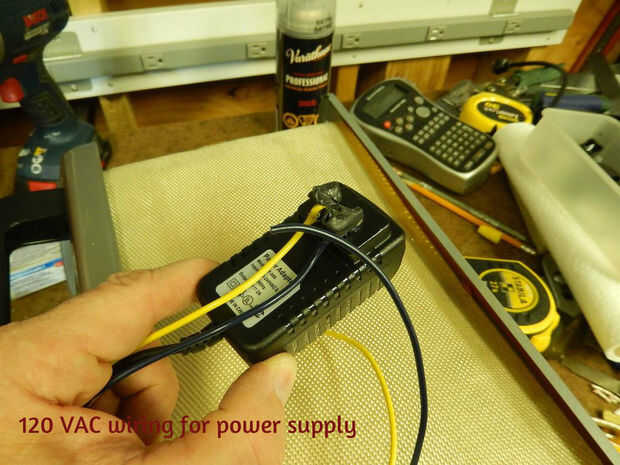

Entonces el kit Whizoo viene con una pared estilo verruga + 5VDC fuente de alimentación. He modificado esto un poco por el corte hacia abajo de los dientes (querido hacer más espacio para el cableado) y soldar los cables a ellos. Luego cubrí las puntas con pegamento llenado tubo termocontraíble. Parece un lío pero las conexiones VAC 120 están protegidas.

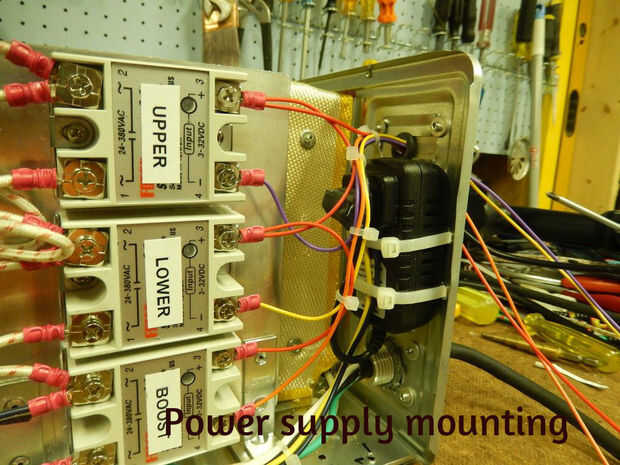

Usé un poco de RTV de silicona y cable lazos para garantizar la verruga de la pared en la parte posterior de la caja. Entonces todo lo demás fue atado con alambre para arriba como sea necesario. Taladré un agujero en la parte superior de la caja posterior para ejecutar el control de cableado a la unidad de control.

También instalé el termopar en este momento. Mientras que no mostrar una buena imagen de él, coloca a través de un agujero en el lado derecho de la cámara de horno. Está un poco por encima de la altura de estante y atascado en unas pocas pulgadas.

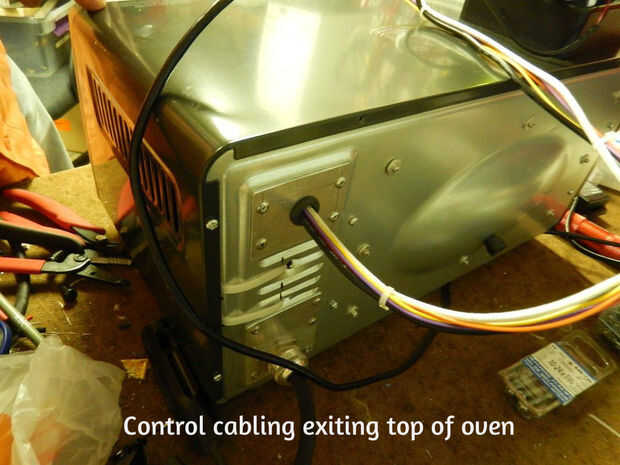

El cable de termopar, + 5 y GND de la alimentación y el control de relé de cableado son llevar el orificio superior a través de un ojal.

No olvide conectar el cable de tierra del cable de poder al caso y asegúrese de que su calentador y conexiones de CA estén firmemente y correctamente aislado. Usé conectores prensados donde nunca posible y trató de mantener el cableado aseada y ordenada.

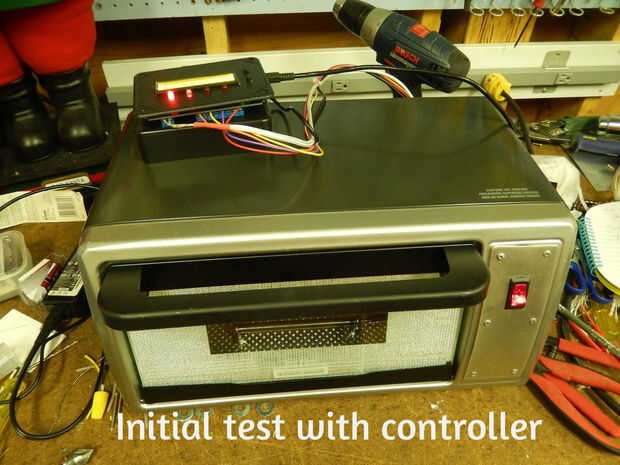

En este punto usted puede conectar la caja de control y debe ser capaces de inicial de pruebas para confirmar el cableado es correcto y tiene funcionalidad básica. Asegúrese de que obtener una temperatura del termopar.
