Paso 12: Unidad de Control y Servo montaje
Tengo algunas inquietudes sobre el gabinete del horno y ubicación de la caja de control. A menudo tomar el horno espacio fabricante local Vancouver Hack espacio para talleres y tal, por eso he querido que pueda sostener a ser movido alrededor. Yo también quería una manija para poder llevarla. Así que decido montar externamente en la parte superior del horno. Esto también protege un poco a la caja de control Si tiendes a mover tu horno de lugar en lugar...

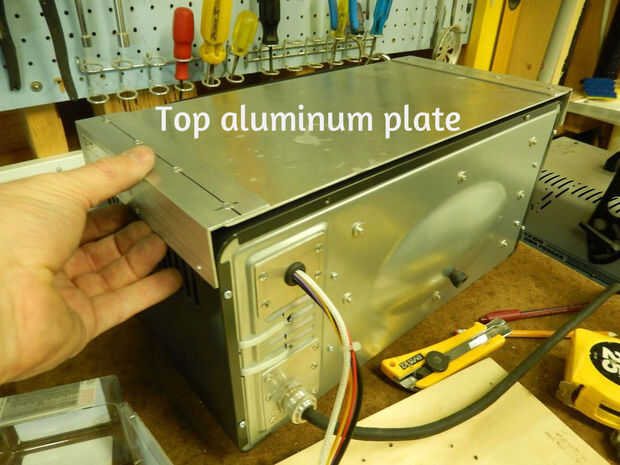

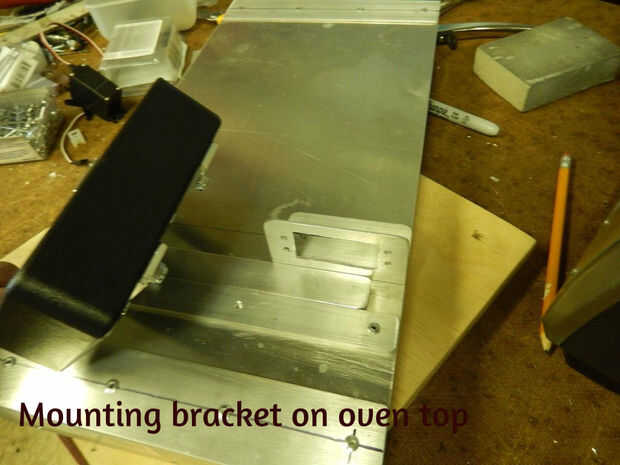

Terminé usando algunos gran ángulo y hoja de aluminio para hacer un estante tipo panel superior adicional. Esto me dio una base decente para montar el controlador y un lugar decente para montar el mango. También hizo más fácil montar un mecanismo para abrir la puerta con un servo. También proporciona algunas blindaje de calor cuando el horno está en funcionamiento.

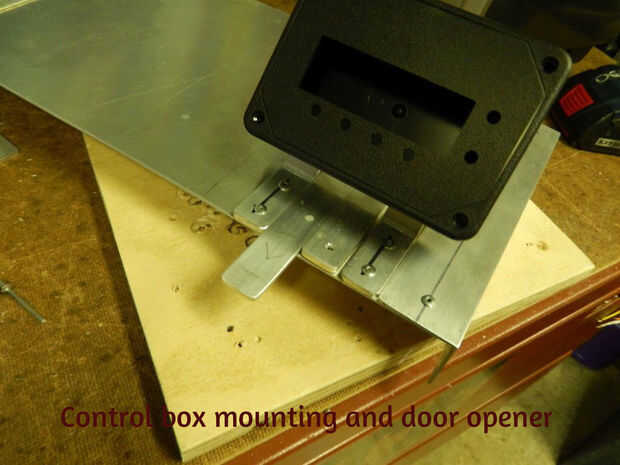

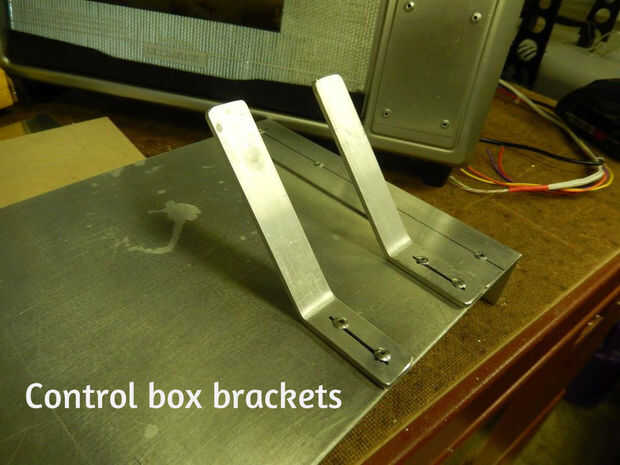

Para montar la caja de control I cortar algunos para algunas longitudes de material de aluminio de 1/8 "x 3/4" y había doblado en un ángulo de 45 grados. Esto le permite ver la pantalla LCD cuando la unidad está funcionando.
Una de las características de lo Whizoo de controlador es el soporte para un servo abrir la puerta después de que el reflujo se hace. Esto permite una refrigeración adecuada (otra vez manteniendo un perfil de temperatura de flujo correcto). Improvisó un mecanismo de apertura por mi cuenta pero ahora Whizoo suministra un kit de servo para hacer esto más fácil.

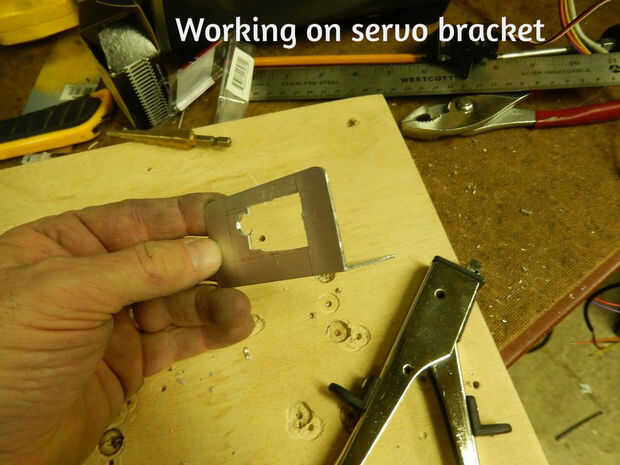

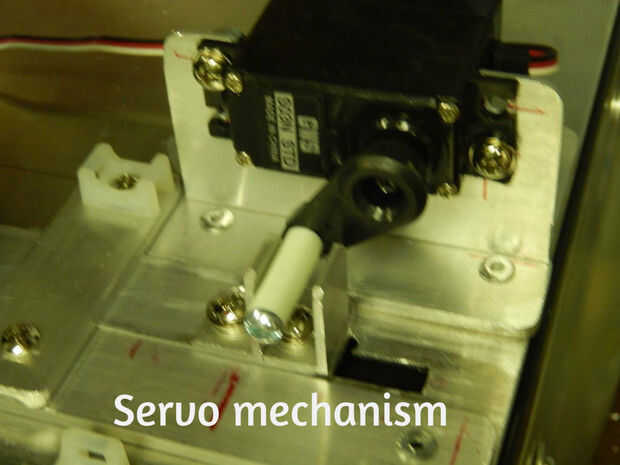

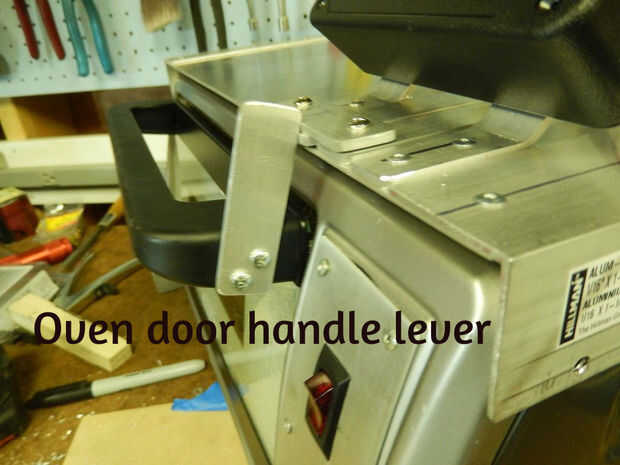

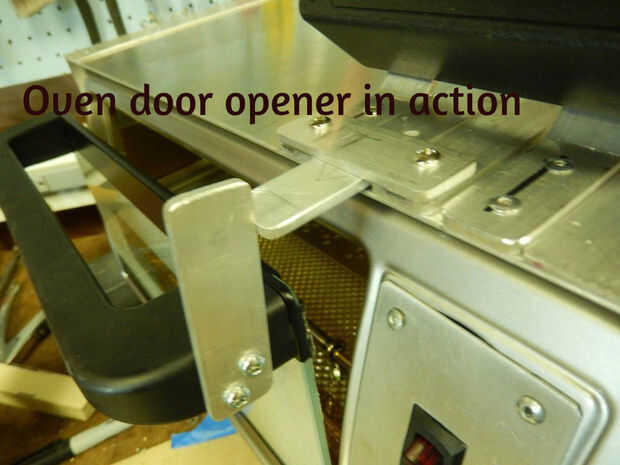

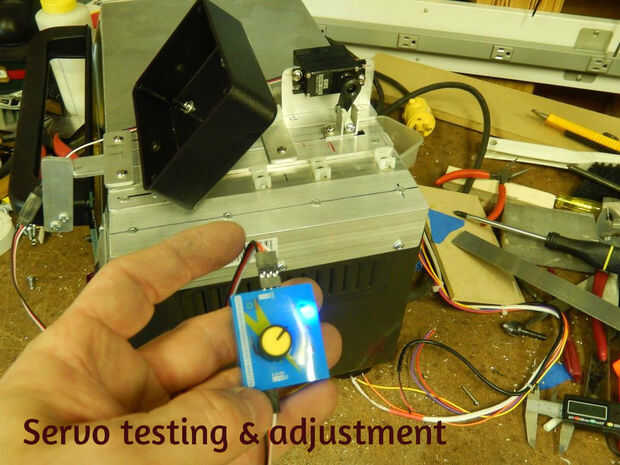

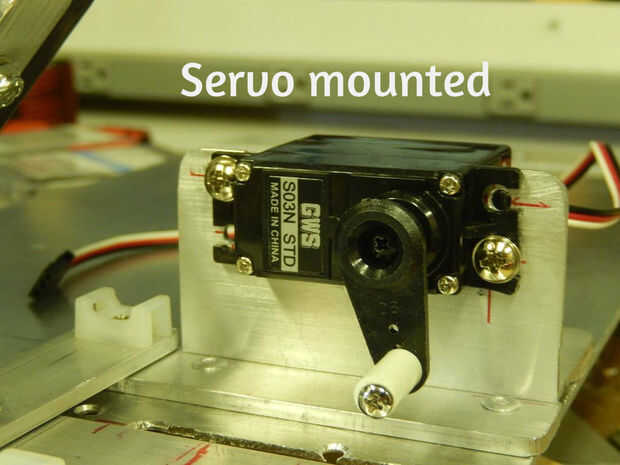

Usé un ángulo de aluminio para hacer un soporte para el servo. Entonces utilicé algunas de las acciones de 3/4" para hacer una palanca que permite al servo empujar la puerta abierta. Esperemos que las imágenes hacen la operación claro para el lector. Este Video lo muestra en funcionamiento. Su puede ser un poco exagerada pero funcionará confiablemente y utilicé cosas que tenía en mi tienda.

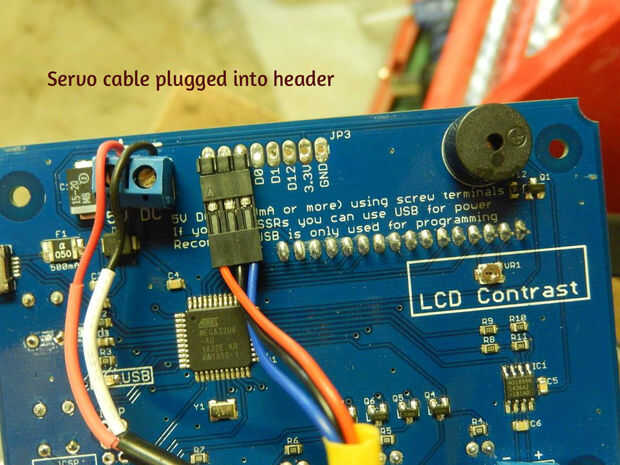

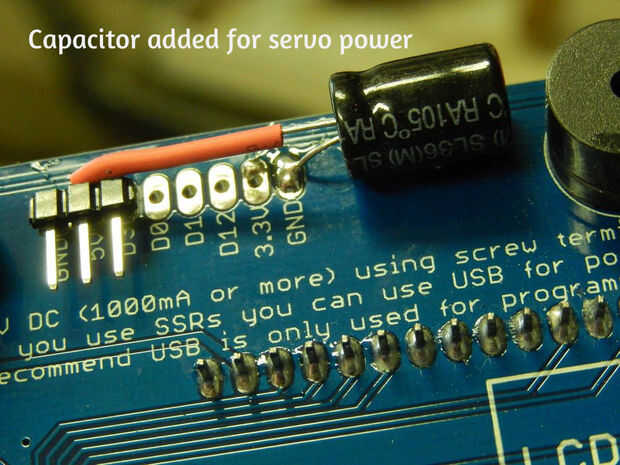

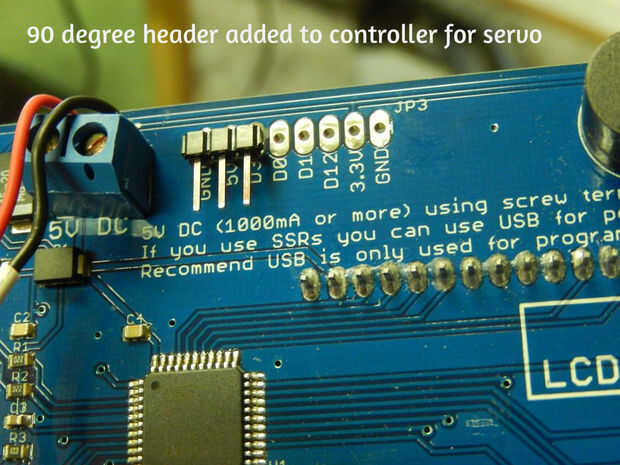

Para utilizar el servo debe hacer algunas adiciones a la Junta de control. En primer lugar, he añadido una cabecera de ángulo recto para coger la línea de control + 5, Gnd y D3. Esto se alinea con las conexiones de servo estándar por lo que se convirtió en fácil atar a un servo (nota en la imagen he utilizado un extensor de cable de 3-pin para el servo y los colores de alambre no son estándar). También se debe instalar un condensador electrolítico extra en el encabezado de servo para permitir la corriente de irrupción del motor servo. Si no lo hace se obtiene con su unidad de control de reposición cuando se mueve el servo. Usé un condensador electrolítico de 470uF 16V. Asegúrese de que usted preste atención a la polaridad.

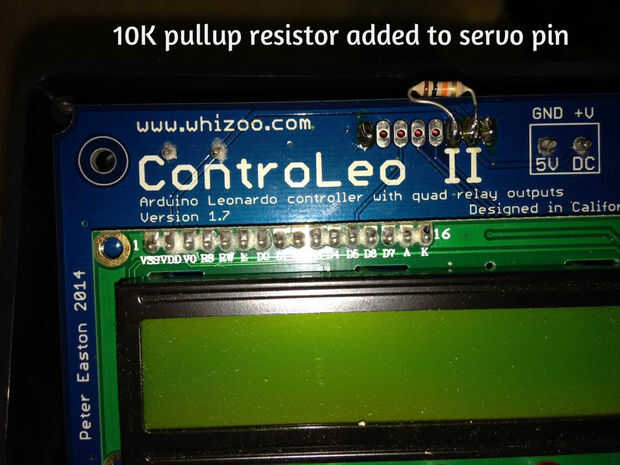

Tenga en cuenta que varios servos tienden a comportarse de forma diferente cuando enciende antes de una señal de control adecuada estando presente (como ocurre durante el proceso de arranque del controlador). Algunos servos están bien, pero algunas (cuando inicialmente encendido) se moverá a una posición incorrecta o perjudicial antes de que el controlador mueve a la posición de arranque configurado. Esto puede ser molesto así que trate de conectar un tire de 10 K resistencia entre la línea de control servo y el carril de + 5. Esta había curado el problema con mi servo.

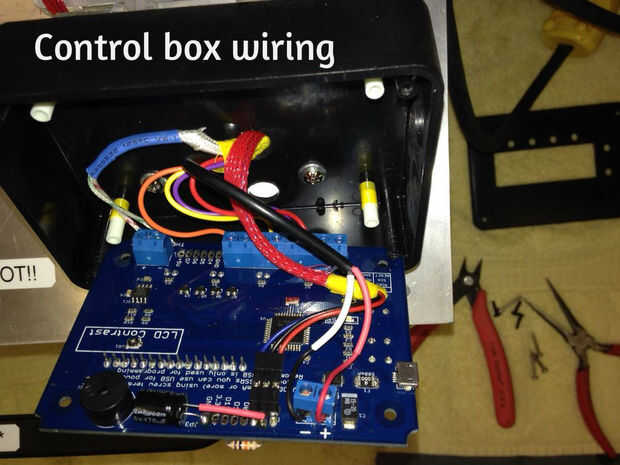

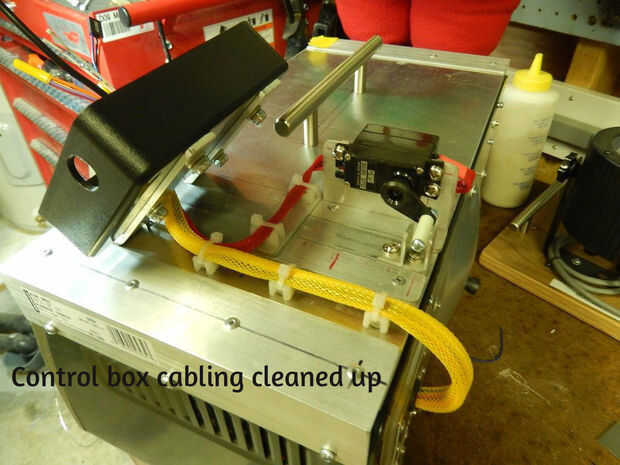

Una vez dejé la puerta servo mecanismo operacional que completé el cableado de los servos y horno a la caja de control. Usé algunas monturas de lazo de alambre y malla mangas para proteger el cableado y hacerlo ver más bonito. Recuerda hacer un agujero en el lado de la caja para permitir el acceso al puerto USB de la tarjeta controladora. Usted tendrá acceso a esta para actualizaciones de firmware y si te sientes particularmente geek puede controlar el horno durante la cocción.
