Hacer un horno de reflujo SMD (2 / 14 paso)

Paso 2: Desarmar el horno tostador

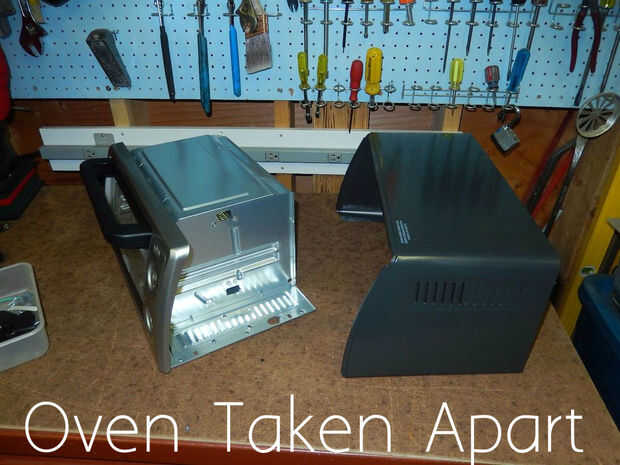

En este punto que desea desarmar el horno y retire todas las piezas innecesarias. También necesitará tomar algunas decisiones de diseño. Puede volver a utilizar algunas de las piezas del horno y el cableado (ahorrándose dinero) o la opción de reemplazar todo, dependiendo de su presupuesto y sus necesidades.

Me decidí a cambiar casi todo. Así que abrió el caso y básicamente quitar las tripas. El kit Whizoo viene con algunos aislamientos reflectivos de alta temperatura que la cámara de horno. Decidí quitar las resistencias para que sea más fácil instalar esta cinta. Esto significó que tomó esencialmente la unidad completamente aparte. Usted puede decidir no ir a este momento.

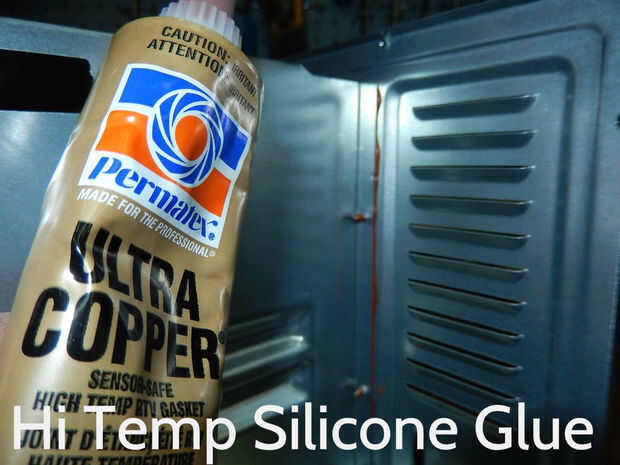

Una cosa que usted notará como tira la unidad hacia abajo es barato cómo se hacen estos hornos. Algunos de los tornillos tienen apenas en el metal de hoja fino. Tenga cuidado de no apretar los tornillos demasiado (o muy a menudo) o puede quitarlos. Al poner la cámara detrás juntos decidí usar silicona de alta temperatura RTV en algunas de las costuras de la pared para hacerla más rígida. Esto realmente ayudó mucho.

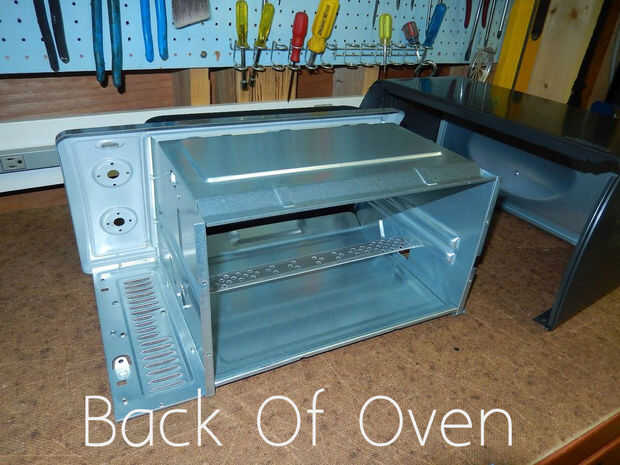

Por desgracia, no tengo fotos de lo que parecía ser el horno cuando lo abrí primero pero tengo fotos de lo que me la pelaron abajo a. Asegúrese de que guardar todas las piezas, cables y aislamiento envolver como usted los necesite más tarde.
