Paso 9: Instalar el martillo
Perno de tirón;

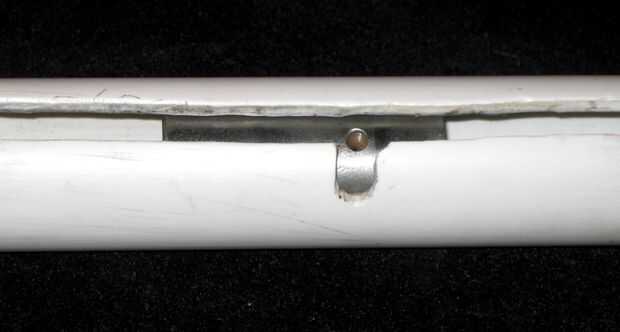

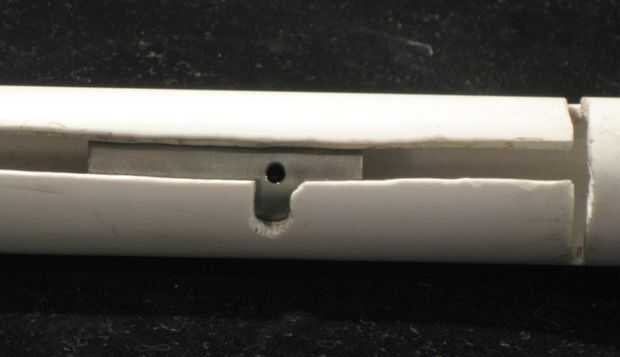

Deslice la varilla de martillo, lado liso en primer lugar, en su posición con el 8/32 roscado agujero en la
perno de cierre [image #1 y #2].

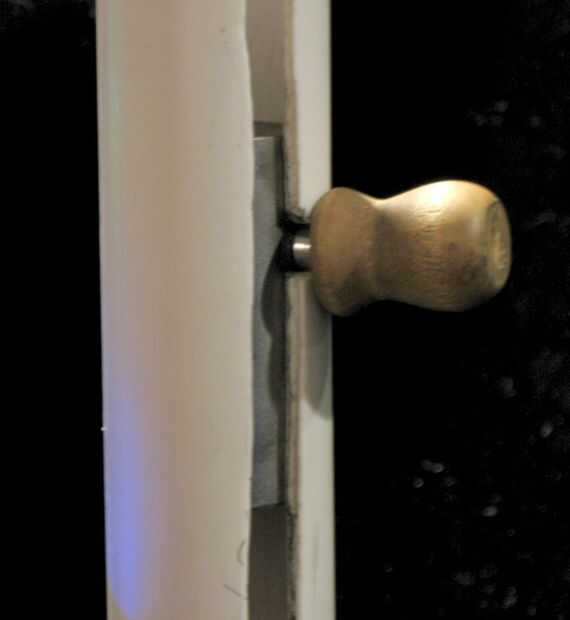

Tornillo de extracción perilla en 8/32 había roscado barra martillo [imagen #3].
Probar si el tirón de la perilla con el martillo puede viajar fácilmente y sin problemas toda la longitud de la diapositiva.
Si se pega en cualquier lugar, hacer alguna presentación. Tal vez añada una pequeña arandela de 8/32 bajo el tirón de la perilla.
Resorte, arandela y perno de 5/16;

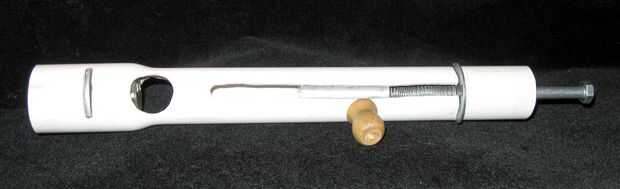

Posición la tire la perilla en la parte inferior de la ranura [imagen #4]. El resorte después del martillo de la gota
e inserte la arandela delgada en la ranura de la Cruz. Esto atrapa el resorte en el tubo.

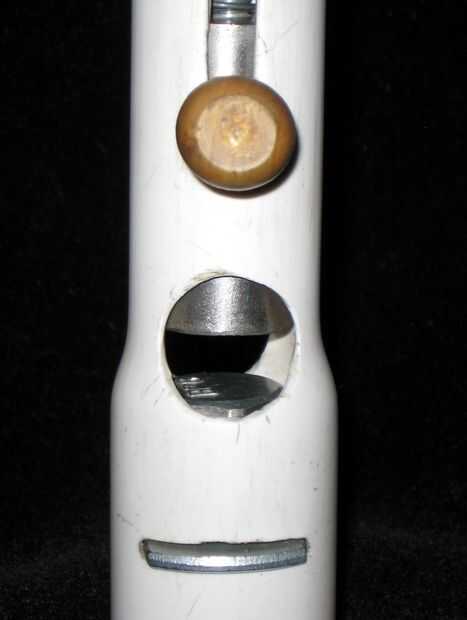

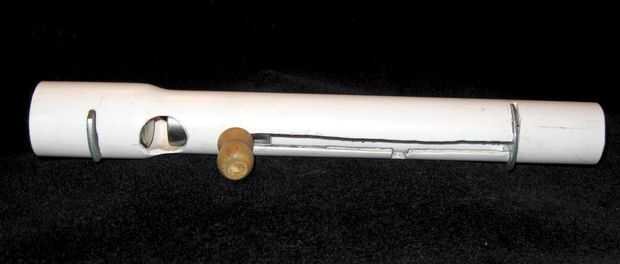

Ahora debe Inserte el perno hexagonal 5/16 a través del orificio de la arandela delgada, a través de la primavera y comienza a enroscarlo en la rosca superior del martillo [imagen #5].
Ajuste;
Esto es donde ajustas todas las variaciones de tolerancia pequeña y pequeños errores en la fabricación de
El Cascanueces de impacto.
Con el conductor de la tuerca, simplemente apriete las vueltas de la cabeza 2 o 3 Tornillo hexagonal [imagen #5].
A continuación baje el tire la perilla hasta la diapositiva final de carrera, con el resorte extendido [imagen #4].
Sostener la perilla completamente. No quiere bajar el empuje de la primavera (disparar) el martillo
hacia el yunque, todavía!
Ahora a ver si el martillo está colgando sobre la arandela delgada y no tire la perilla en el
diapositiva final de carrera.
Si el martillo está colgando en el tirón de la perilla, tendrá que tire de la perilla hasta cierre de perno y
Apriete el tornillo una vuelta. Repita el estiramiento la hasta que tire la perilla no esté en contacto con el PVC
tubo deslizante-tope en completa extensión del resorte.
ADVERTENCIA;
Si el tirón de la perilla es lo que detiene el martillo, corre el riesgo de partir el tubo o el daño a los pequeños
Tornillo 8/32.
El método de impacto;
El Cascanueces de impacto está diseñado para prevenir el martillo de tocar el yunque.
Cuando una en-cáscara de nuez se apoya en el yunque, el martillo lanzado se huelga y agrietar la
cáscara de nuez pero luego ir no más lejos. Esto es lo que impide el aplastamiento de la carne de la tuerca.
Esto concluye el montaje de Cascanueces de impacto. Ir el último paso.
