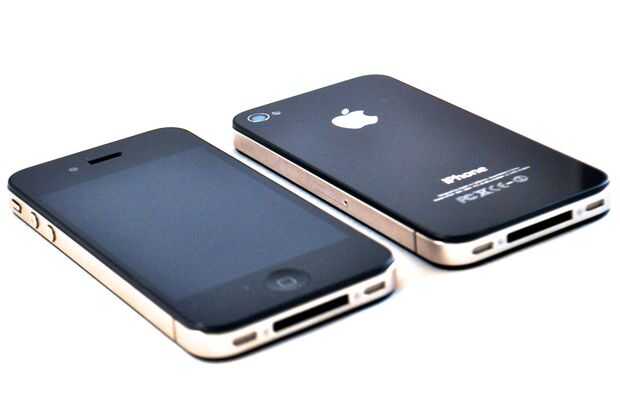

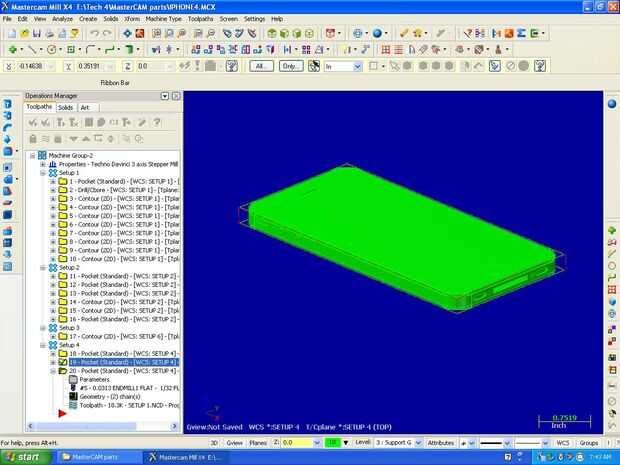

Hacer un Iphone en MasterCAM

a partir de los sólidos:
1. la acción debe ser 4.5 "x 2,188" x.25 "
2. Inicio botón-de la esquina superior izquierda:-.3 ", 1.094" (x, y)
3. llamada pared izquierda de altavoz-offset. 3" a la nueva línea de derecha, offset. 05" a la derecha
4. compensación superior e inferior pared. 92"
5. crear la tangente del círculo a tres lados y recorte las líneas necesarias
6. cámara lente tiene un radio de. 06"
7. vibración pared a la izquierda de botón offset. 05" a la derecha
8. compensación pared superior abajo. 075" y la parte inferior de la pared. 075"
9. offset #7 a la derecha. 21" y las líneas de corte necesarias
10. el radio es. 03"
11. Volumen + botón - tenía un radio de. 065" y se desplaza hacia la derecha. 6"
12. Volumen - botón - traducir #11 a la derecha. 35"
13. altavoz y ranura del cargador-desplazamiento laterales a derecha e izquierda. 25"
14. offset # 13. 15" en el interior derecho e izquierdo
15. offset # 13. 075" para el centro del círculo en entre
16. recortar para limpiar
17. traducir.04 interior derecho e izquierdo
18. casa círculo botón offset. 3" a la derecha
19. crear la tangente del círculo a 3 lados
20. ajuste para limpiar
21. traduce círculo. 1" a la derecha

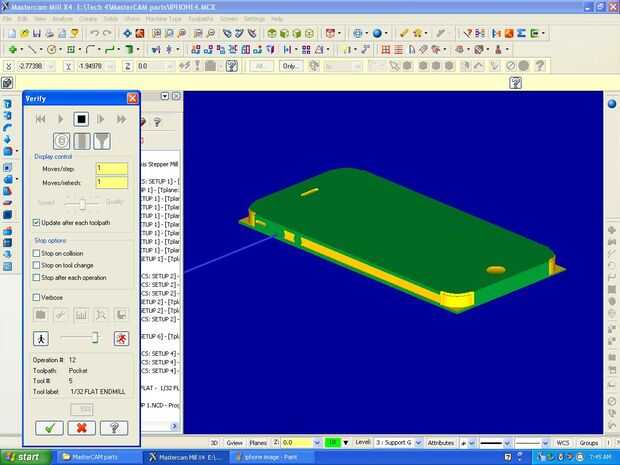

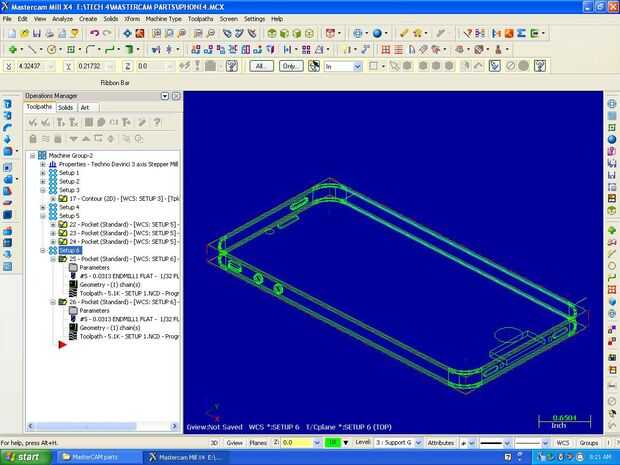

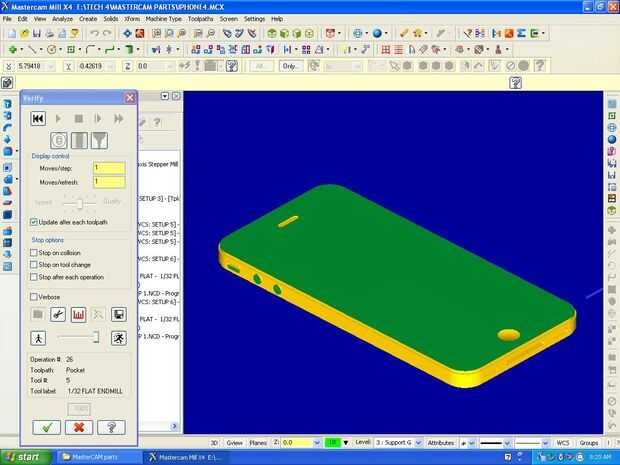

Cortar los sólidos:
1. volumen botones corte. 02" en la parte
2. llamadas altavoz corte. 02" en la parte
3. volumen (+ y -) botones corte. 02" en la parte
4. de #3 crear cuerpo (círculo con un. 06" radio) a. 04"
5. sólidos de entidad filete
6. puntos de volumen centro Rectang-uso los cuatro en el centro a las esquinas de la forma
7. transformar líneas más en tanto derecha como izquierda. 02" y hacia abajo. 02"
8. filete de esquinas con un. 009" radio
9. cargador ranura corte. 3"
10. altavoz ranura de corte. 02"
11. Mantenga pulsado el botón corte. 02"
12. dibuje otra ranura y sacar hasta. 03"
13 filete las esquinas con un radio de. 003"
14. plata Wrap Around corte rectang superior e inferior en. 02"
15. crear arcos para cortar @ 4 esquinas (arco polar) y corte hacia abajo. 04"
