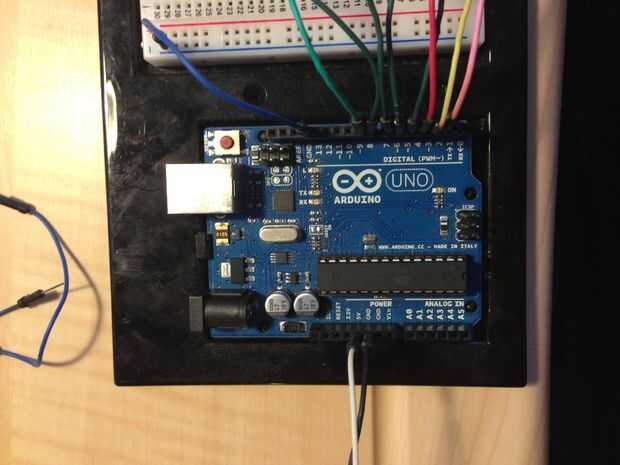

Paso 2: Conectar todos los cables para el Arduino
Pin 2: Luz estroboscópica Pin. Se conecta al cable naranja del controlador, así que haría el puente rosa o naranja.
PIN 3: Pin de reloj. Se conecta al cable amarillo del controlador, por lo que recomiendo un puente amarillo.
Pin 4: Pin de datos. Cable rojo en el regulador, por lo que sería mejor un puente rojo.
Pin 5: Led de alimentación para la tapa.
PIN 6: Led de alimentación para la derecha.
PIN 7: Led de alimentación para la parte inferior.
Pin 8: Led de alimentación para la izquierda.
Pernos de 5-8 deben tener mismo color puente de alambre. Elegir color verde oscuro.
PIN 9: Potencia para juego indicador led. Utiliza la luz verde.
5V: pin de alimentación, se conecta al cable blanco del controlador, usé un puente blanco.
GND: Marrón cable de controlador, utiliza un puente negro.
GND: Se utiliza para conectar todos los motivos de protoboard a arduino, utilizar azul para todos los cables de tierra.
