Hacer un juego SNES controlador basado en Arduino (3 / 8 paso)

Paso 3: Configuración de LEDs y protoboard

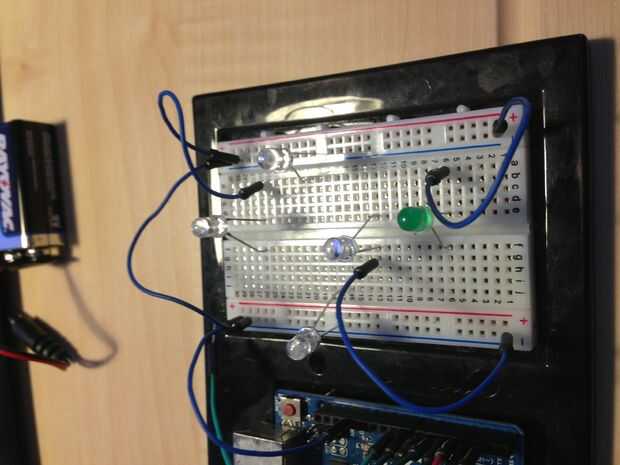

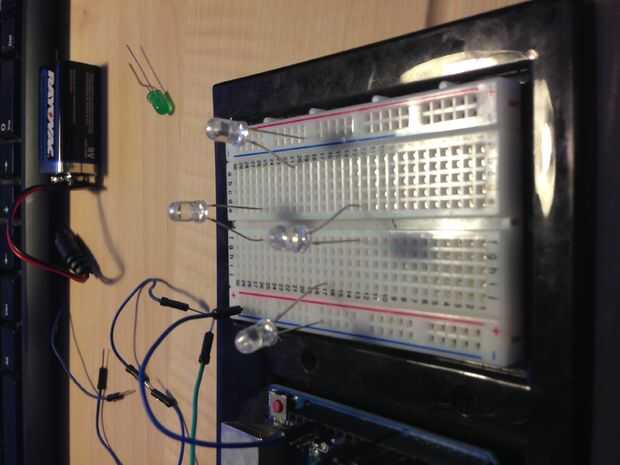

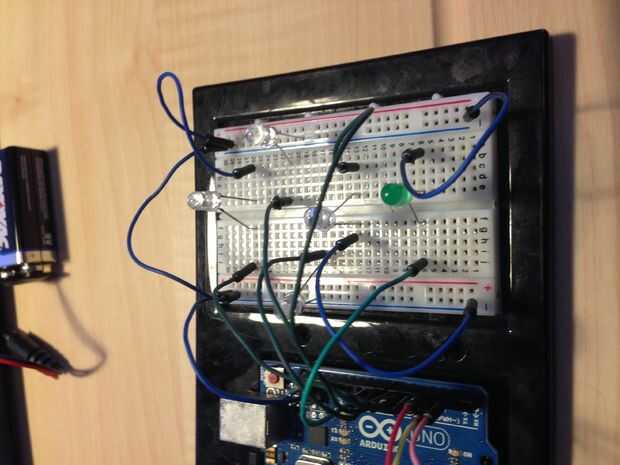

Poner el LED en la placa en forma de diamante. Asegúrese de que no hay 2 pins LED comparten la misma fila numerada. Cable todos los cátodos (corta pernos en leds) a las líneas de tierra en el protoboard, luego enganchar la línea de tierra a uno de los GNDs en el arduino.  Conecte los puentes en las patillas 5-8 a los ánodos de sus LEDs, correspondiente a su posición, tal como se indica en el último paso.

Para el juego indicador, acaba de poner a los demás, conectar su ánodo al Pin 9 y su cátodo al carril de tierra.
