Hacer un juego SNES controlador basado en Arduino (4 / 8 paso)

Paso 4: Conectar el controlador

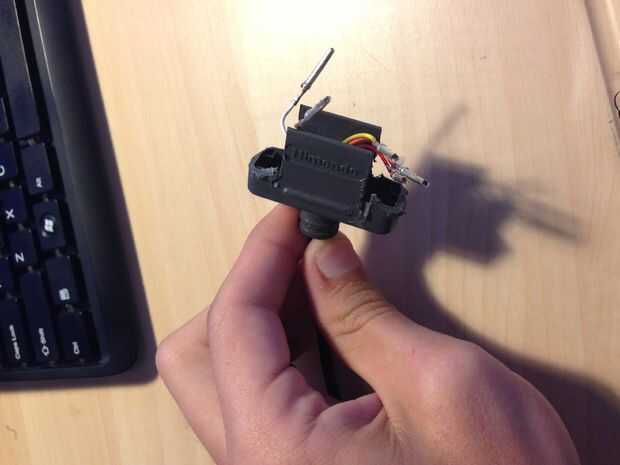

Hasta el momento no han tenido en todos se metan con el controlador.  Ahora, tienes que cortar la carcasa de plástico en el extremo del alambre, por lo que se puede llegar a los alambres.  Deben tener algunos extremos poco metales en ellos (ver fotos), así que debe ser bastante simple conectar los cables de puente, a la derecha?
Mal.

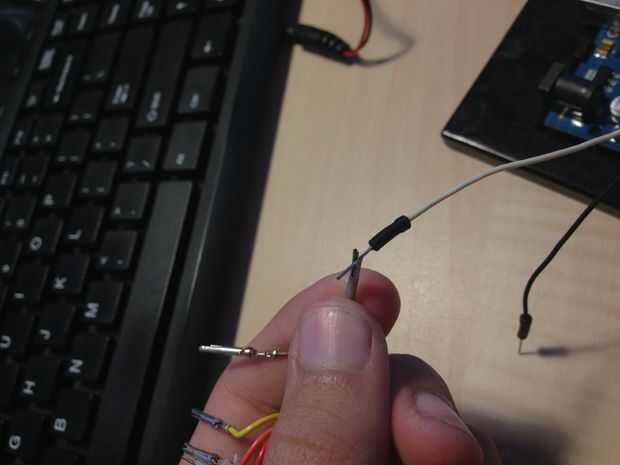

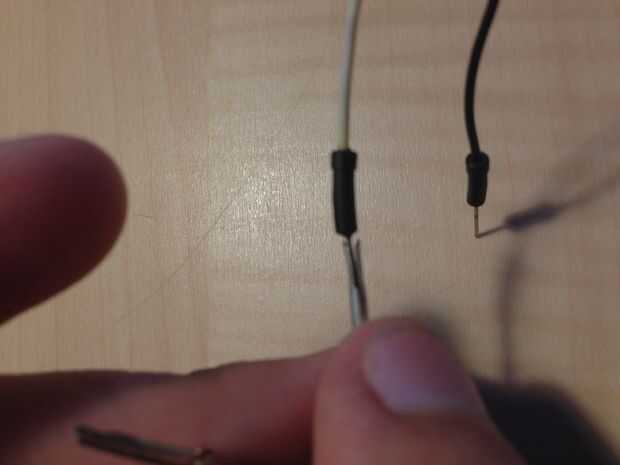

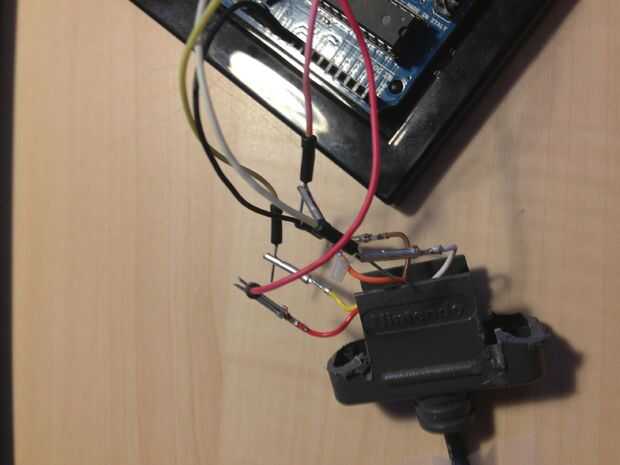

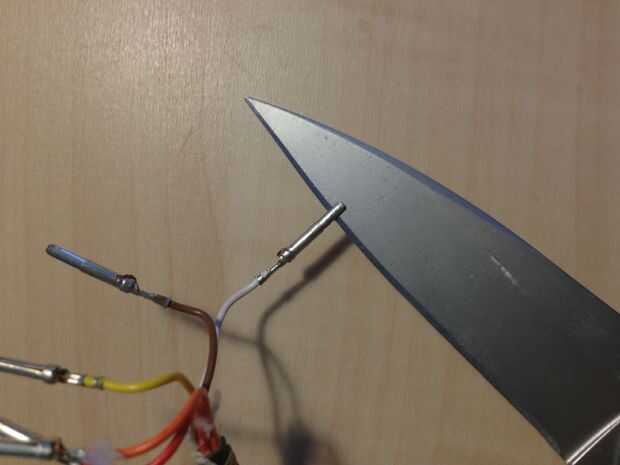

La primera cinta el cable del controlador a la mesa por el arduino. Si lo dejas pasar, tienes un tiempo difícil hacer buenas conexiones. Mi jumper cables derecho de deslizamiento de las pequeñas cosas de metal, así que tomó un cuchillo de bolsillo y apalancar los extremos apartes (ver fotos) por lo que pude meter la perpendicular del cable jumper en lo toma.  Al conectar los 5 cables hasta el controlador, asegúrese de que no se toquen entre si, y que son coincidentes los colores correctamente.
