Paso 2: planos
-Brazo y eje de balancín del brazo de la manivela (ambas son básicamente el uno y el mismo, solo diferentes nombres)
-Acoplador discos
-Tablero de dibujo

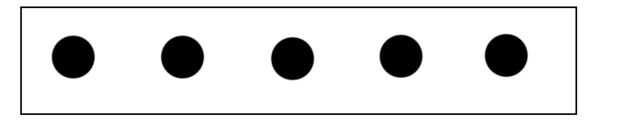

Cada brazo tendrá 5 agujeros

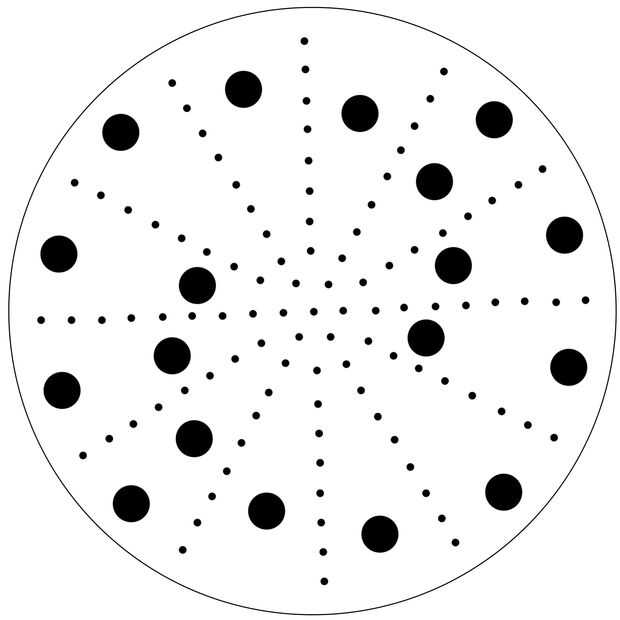

El disco contará con 18 hoyos grandes y 103 pequeños.
El tablero de dibujo tendrá 24 agujeros a lo largo de su perímetro.
Aparte de los agujeros más pequeños, todos los demás son de los radios de la misma (0,7 cm).
Información sobre varias partes (primero ver los planos para tener una mejor idea):
1. acoplador discos - los orificios normales se arreglan en dos espirales logarítmicas. Los más pequeños están en números alternos distribuidos entre 12 radios del disco. Diámetro del disco es 22 cm
2. brazos - los brazos son dos en número. Las dimensiones son 18,125 cm x 3,5 cm. La distancia entre cada agujeros es de 2,1 cm. La distancia entre el primer hoyo y el perímetro del brazo es de 1,05 cm.
3. tablero de dibujo - las dimensiones son 29 x 29 cm. La anchura del paso estrecho es 3,5 cm y distancia entre cada agujero es de 2,1 cm. (dibujo separado no se da se refieren a los documentos escaneados para detalles)
Además también necesita un cilindro robusto (explicado en pasos posteriores).
imágenes PSD de junta y brazo no tenga las medidas correctas. Por favor verifique usando el papel escaneado (perdón por el lío)
