Hacer un Korg Kaossilator Guitar (7 / 12 paso)

Paso 7: Soldadura PT. 1

Antes de abrir el Kaossilator y buceo en solering hierro en primer lugar, permite que funcione con el adaptador para los botones de la guitarra. Ahora usted puede utilizar el controlador de la PS3 o la XBOX 360. Los cuellos son intercambiables, pero la electrónica en los cuerpos es diferente. Bacically las PS3 uno utiliza seis conexiones y la consola XBOX 360 utiliza 8. Si desea redireccionar los botones de la PS3 funciona bien pero no tiene suficientes conexiones para el mod de sustentador.

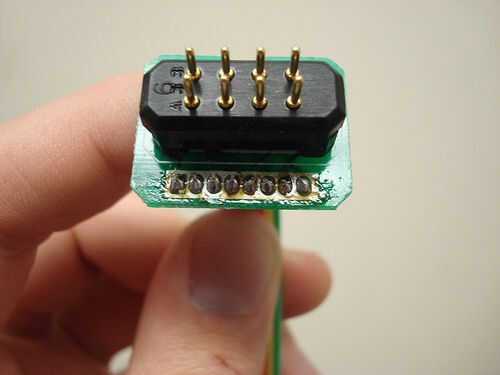

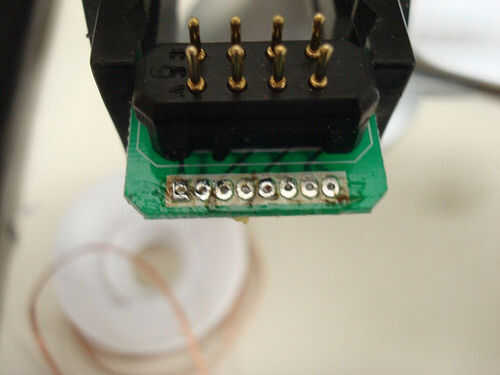

1.) desoldadora los cables (cortarlas para que puedo sacarlos uno por uno)

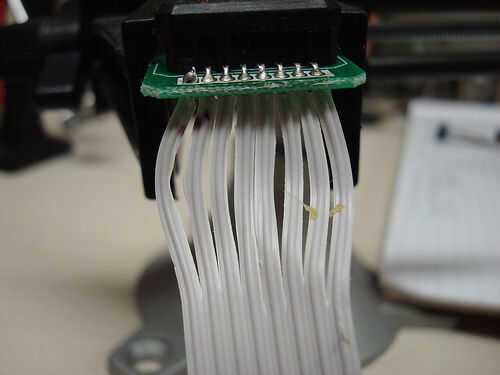

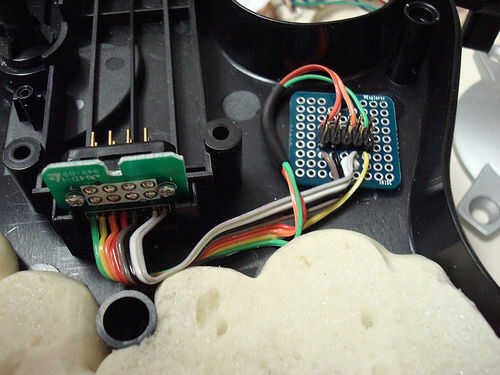

2.) cable de cinta de soldadura en el conector de cuello

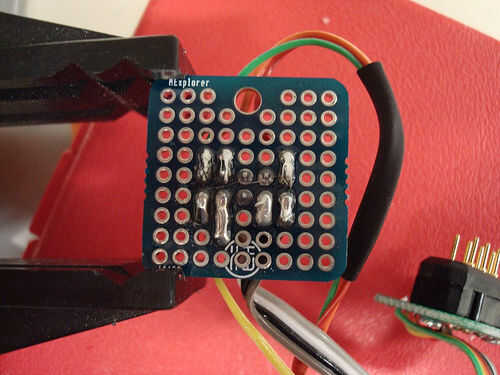

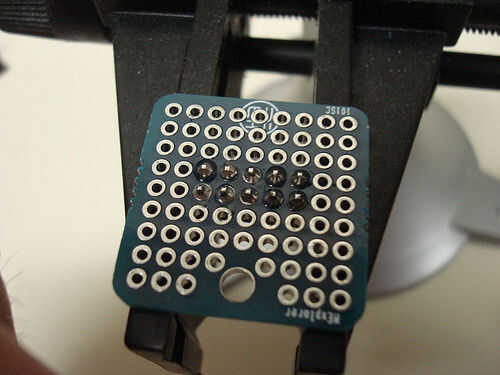

3.) jefe del pin de soldadura el 10 en el centro de tu protoboard

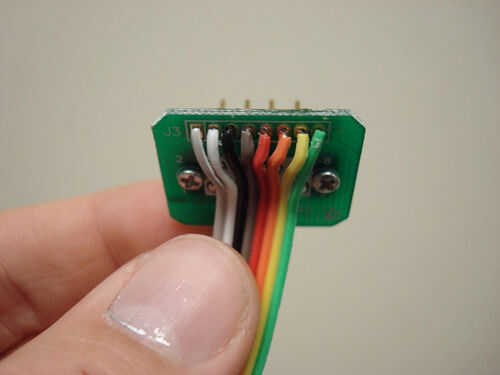

4.) mira en la parte posterior del conector de cuello. Hay un cable con un cuadrado alrededor de él y sólo él. Para fines de instrucción este cable es de 1. En mi foto es el gris hacia la izquierda.

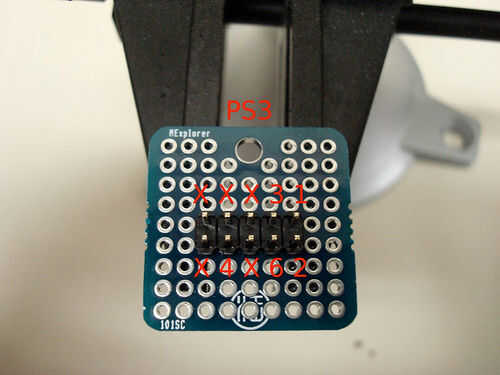

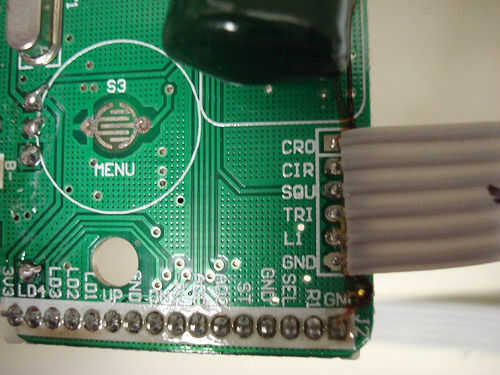

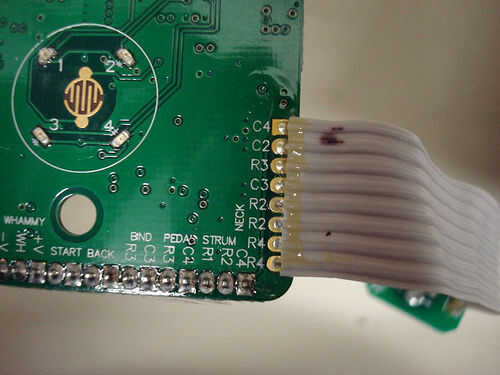

5.) dependiendo de qué tipo de regulador utiliza, consulte los diagramas correspondientes una soldadura cables a los pins correctos. La s de "X" significa que nada se suelda.
6.) caliente pegue tu protoboard al cuerpo.
