Hacer un Korg Kaossilator Guitar (8 / 12 paso)

Paso 8: Soldadura pt.2

Ahora es el momento para abrir el Kaossilator. La forma he diseñado, esto funciona en ambas guitarras. 3amsleep y yo estábamos trabajando en proyectos similares al mismo tiempo. Encontré su blog mientras se hace la investigación. En mi primer prototipo vuelve a enrutar dos conexiones de cada botón. Entonces 3amsleep publicar su proyecto en su blog y vi que sólo necesita una conexión de cada botón y una tierra. Incluso hizo un video tut sobre Cómo desmontar el kaossilator.
Usted necesita mirar estas imágenes para referencia.

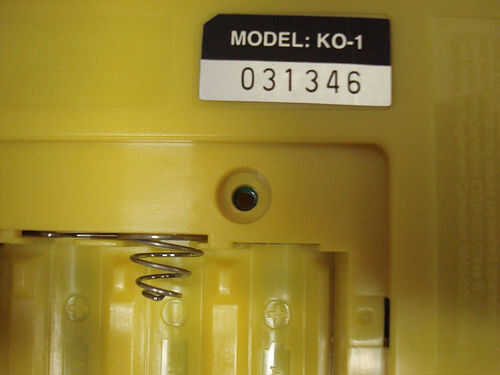

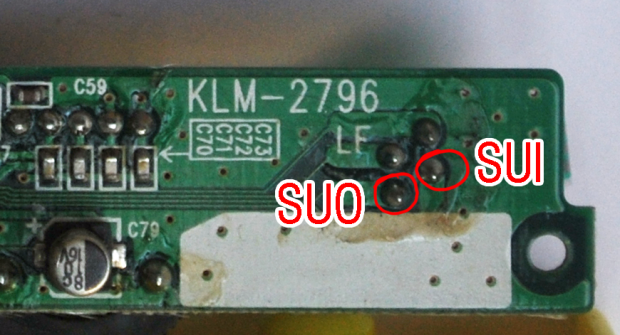

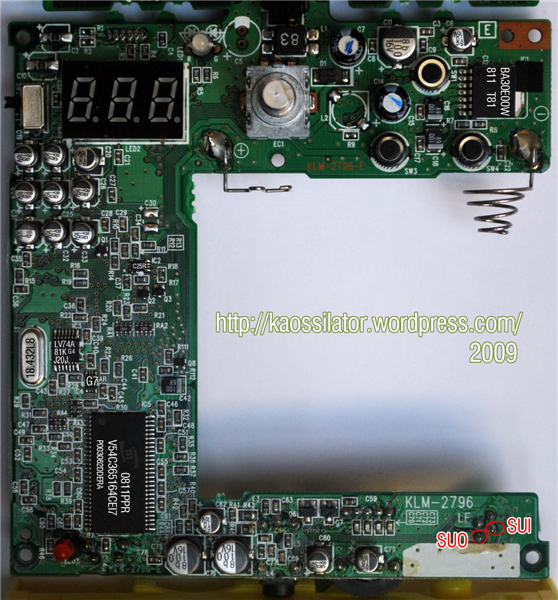

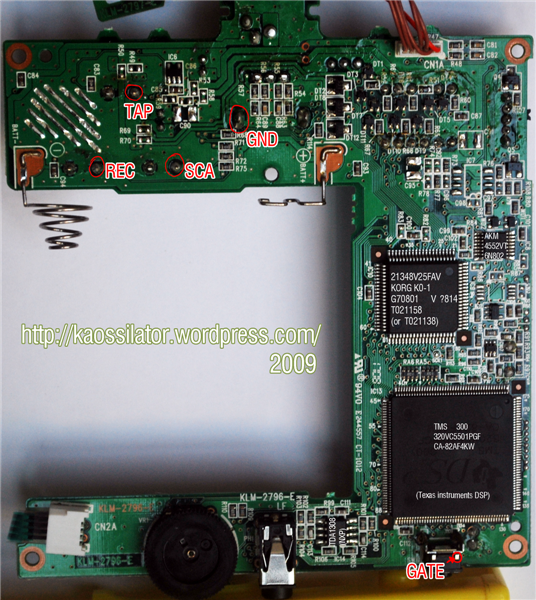

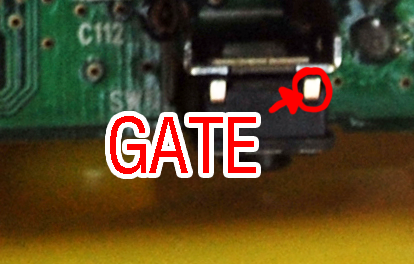

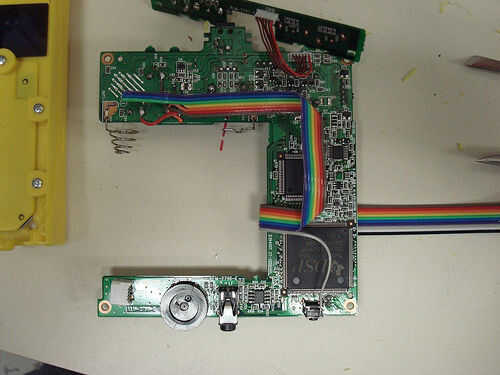

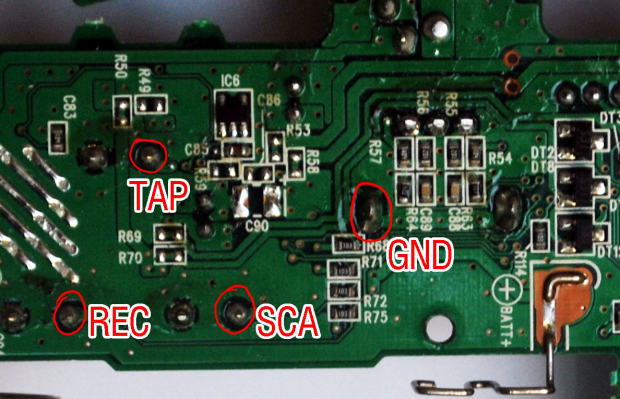

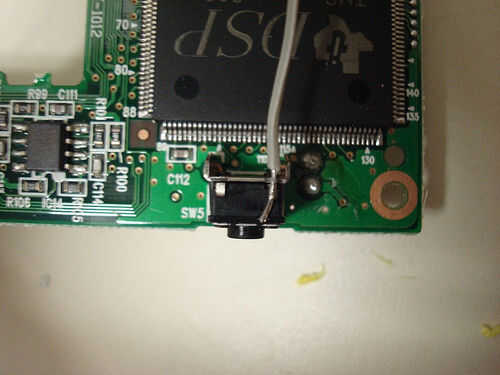

Alambre como se muestra en los diagramas de abajo.

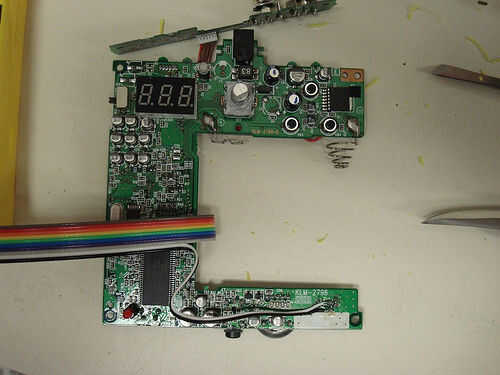

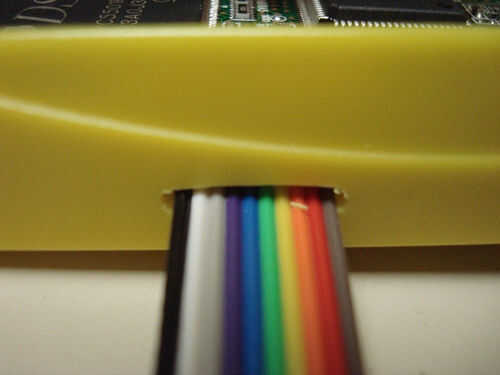

Doblar el alambre en lugares estratégicos mantiene todo ordenado. Tendrá que cortar un agujero en el lado de la parte superior de su Kaossilator. Usé una pequeña broca y el cincel para sesgar para limpiarlo.

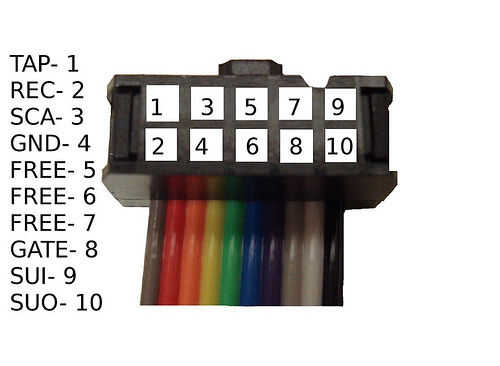

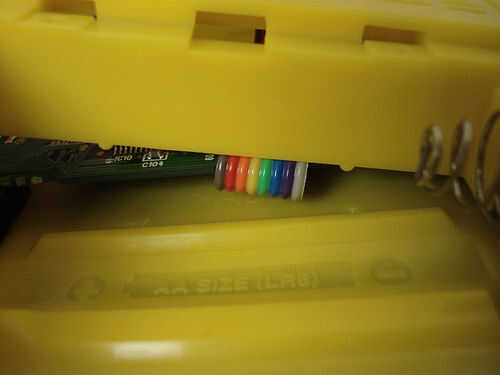

Cuando una vez has alimentado el alambre por el orificio y cerrado todo acople el conector de Pin 10 aplicando mucha presión. Asegúrese de alinear el triángulo en el tamaño del conector con el alambre 1.
