Paso 2: Construir el 555 temporizador paso a paso de ic

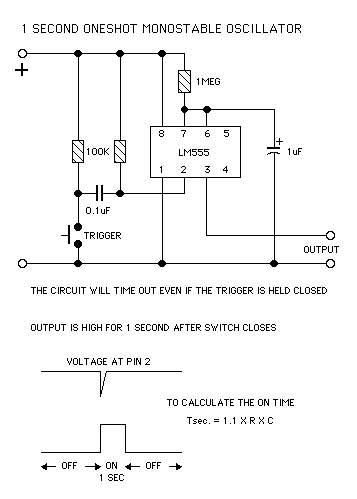

Usted puede ajustar la cantidad de tiempo que el temporizador permanece variando los valores de la resistencia al pin 7 y el condensador al pin 6.
Tiempo (segundos) = 1,1 x R x C

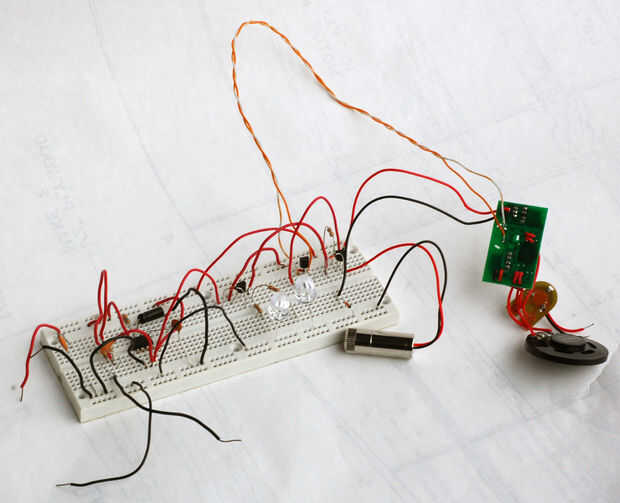

Es una buena idea configurar el circuito en un protoboard para obtener los insectos elaborados antes de la soldadura. Sin embargo, en mi experiencia, las cosas pueden comportarse diferente una vez que se vuelve a montar sobre una placa de circuito. Tuve que ajustar mi valores de los componentes poco a poco una vez construí el circuito a bordo de perf.
Imagen cortesía de Rob Paisley.
