Paso 4: Crear el efecto de LED chaser
Este circuito produce la línea secuencial intermitente de LEDs azules que tirar abajo a los lados de la pistola cuando es despedido.

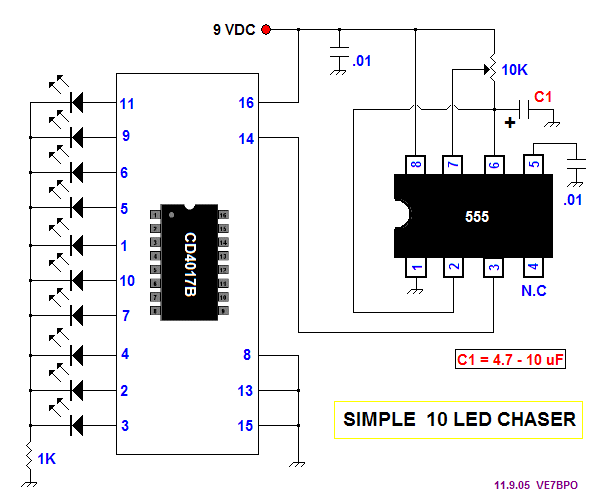

El circuito consiste en otro chip 555, esta vez con cable como un oscilador de recta. La salida del oscilador conduce el chip contador de década 4017, que tiene 10 salidas de transistor.

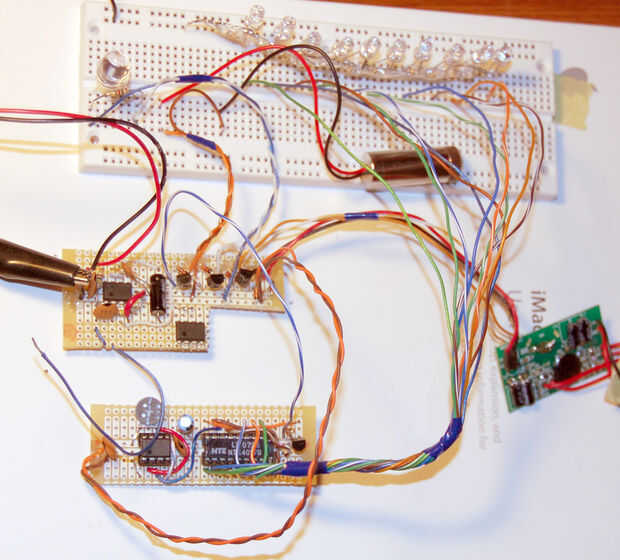

I había cableado 2 matrices de 10 LEDs, uno para cada lado de la pistola y les había conectado a los pines correspondientes en el 4017. Construí el efecto chaser en un segundo circuito porque me quedo sin espacio en la primera.
Me encontré un puente de la salida del primer circuito temporizador al tablero LED chaser donde había instalado un transistor NPN para activar el efecto.
El cazador hará un ciclo una y otra vez mientras que la señal es alta, por lo que ajustar velocidad del oscilador (resistor variable en el pin 6 y 7 en el chip 555) para que el cazador iba a hacer un ciclo completo durante el tiempo que el efecto era en efecto.
Como iniciar cableado juntos este material, asegúrese que la caja final en mente, mi arma era bastante cargado con cables cuando terminé. Yo podría haber planeado un poco mejor. Pudo haber sido merece la pena hacer una placa de circuito impreso para este proyecto.
