Hacer un LED Blaster (5 / 9 paso)

Paso 5: Preparar el LED

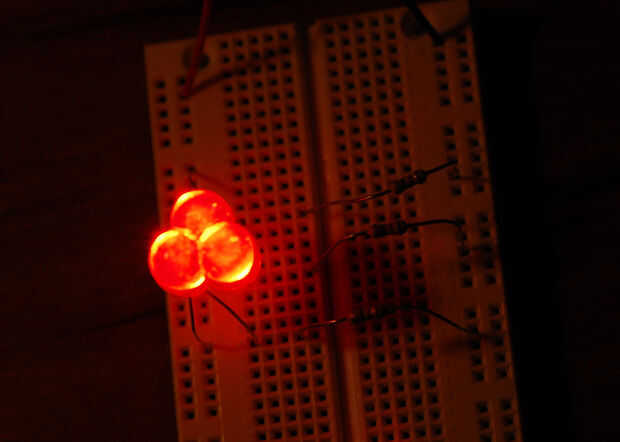

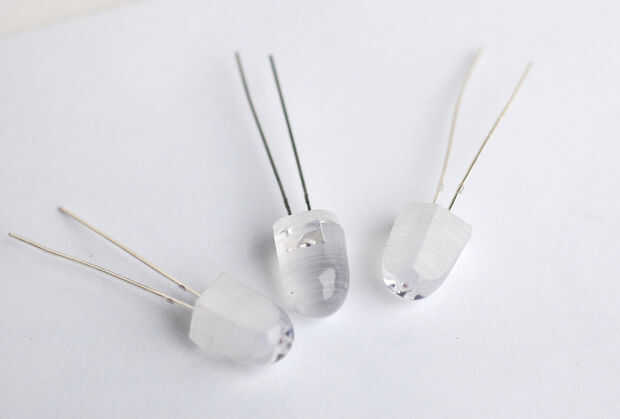

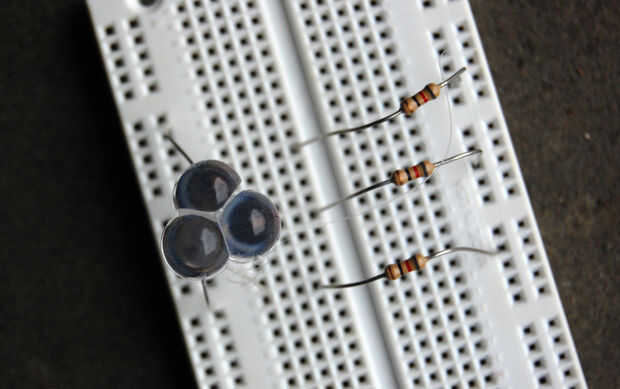

El LED que usé para el emisor principal son ridiculamente brillante, y su ángulo de visión estrecho y grande 10 mm paquete hace ellos muy lejos del proyecto. He utilizado 3 de ellos agrupados y centrados en el mismo lugar. Con el fin de que encajen en el cañón de mi blaster, tuve que moler abajo de los casos y la muchedumbre les juntos un poco.

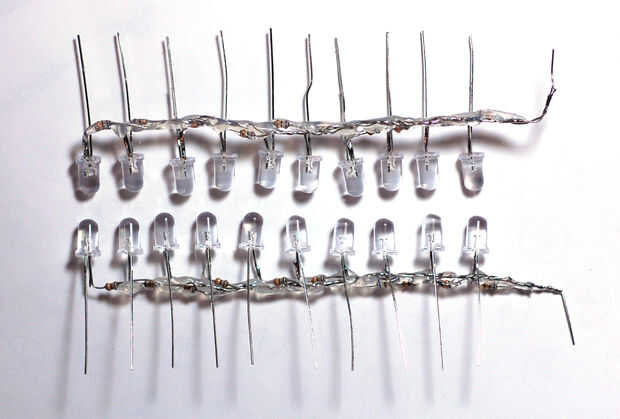

2 sets de 10 LEDs azules que conforman el efecto chaser, (que yo llamo el generador de impulsos) tienen sus ánodos conectados a una tierra común a través de resistencias de limitación actuales individuales. Pares de los cátodos (efectos de lado izquierdo y derecho) están conectados a los pines de salida del chip 4017.

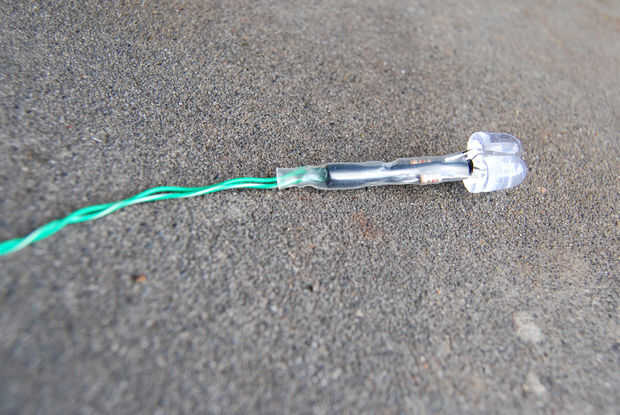

Ahora, tan brillante como el LED rojo grande, quería ser capaz de disparar una ráfaga visible de color rojo sobre una pared en una habitación bien iluminada, así que añadido un láser. Ordené un diodo láser que incluye una lente enfocable de colimación. La lente le permite cambiar el foco de la viga para que algo a un pequeño punto de pin láser, se puede ajustar a cualquier tamaño de punto quiere. Hice 10 pulgadas a través en 30 pies.
