Paso 2: Configurar el Hardware de empujador de Pixel

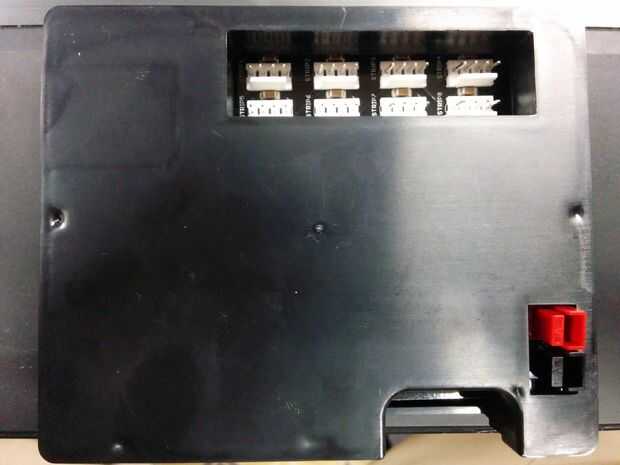

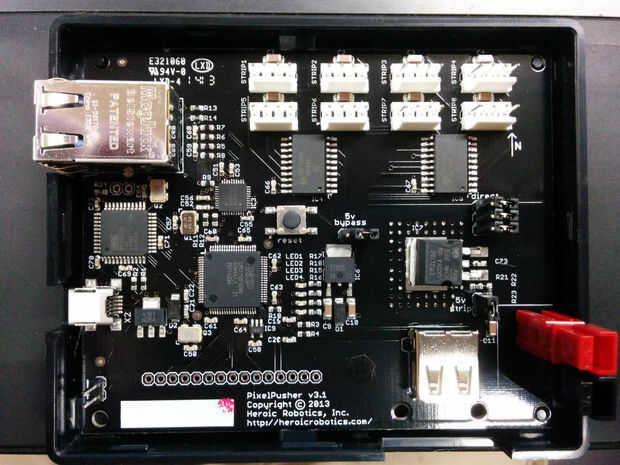

Como los suministros, el primer paso es para asegurarse de que no vas a volar tu PixelPusher nueva y agradable. Hay algunas opciones de hardware para establecer mediante jumpers en la placa base. Paso 1 es para crackear eso plástico de la caja abierta del bebé y echa un vistazo a la mercancía.

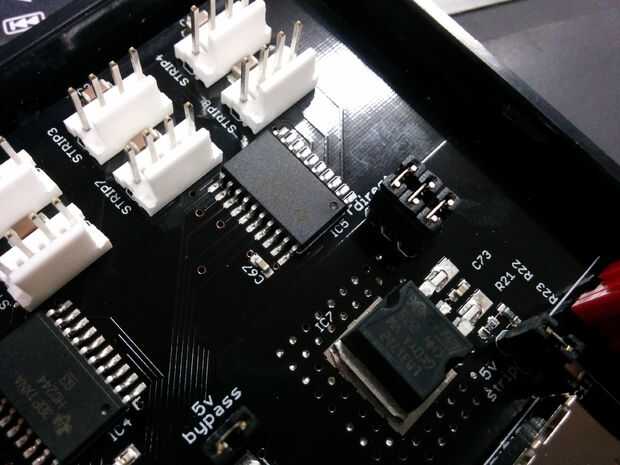

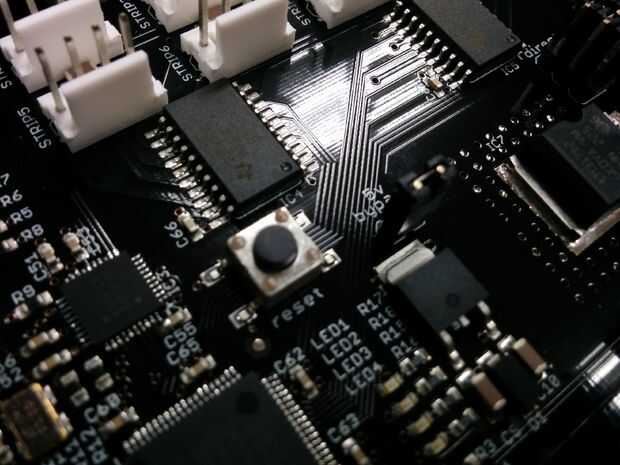

5v bypass: Este puente debe utilizarse para eludir el regulador a bordo para el microcontrolador PixelPusher. El PixelPusher soporta 4, 5V a 30V voltajes de entrada del regulador, pero el microcontrolador es de 5V, así que no establezca esta opción si está utilizando una fuente de alimentación que no sea de 5V.
directo: Estos puentes actúan como un equipo. Estos puentes se deben establecer si el LED de alimentación debe eludir el regulador incorporado. En general, esto es lo que gustaría hacer, a menos que tiene muy pocos LEDs; el regulador a bordo sólo puede manejar un amplificador o dos.
5v tira: Establece el voltaje del regulador de salida de 5.1v en vez de 10.6v. Esto tiene sentido si tiene WS2801s o 2811s o algunos otros pixel 5V en el regulador de voltaje (directo no se establecen puentes).
