Paso 1: Piezas y herramientas
Piezas
- 27mm diámetro piezo bender, también conocido como un "elemento zumbador", tal como esta parte de Digi-Key
- 8" longitud de cable de micrófono balanceado 2 hilos, apantallado, como Mogami W2582

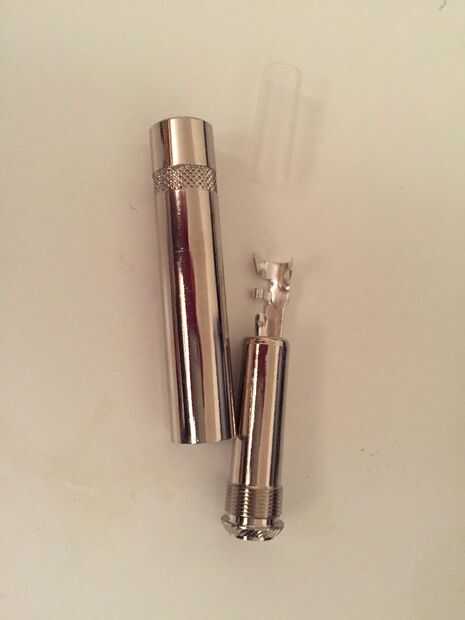

- 1/4" hembra mono jack inline (en algún momento llamado TS o"escudo de punta"), como Rean/Neutrik NYS2202P

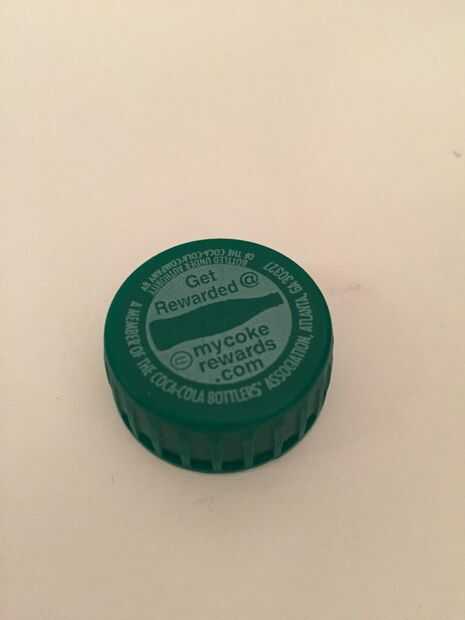

- tapa de 20 oz botella de pop

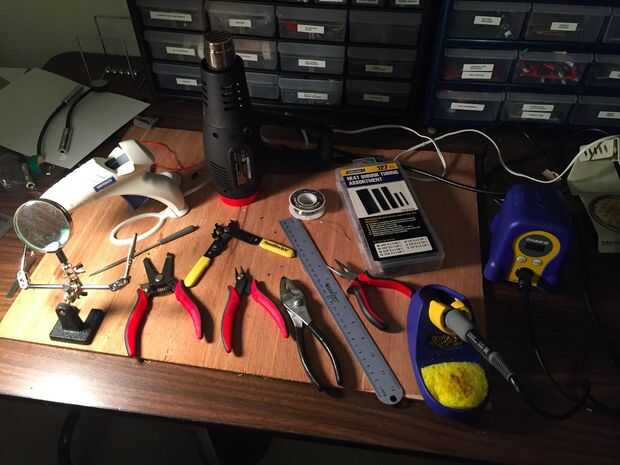

Herramientas
![]()
- Cautín y soldadura
- peladores de alambre
- lavado corte cortadores de alambre
- tubería del encogimiento del calor 5/16" y 1/4"
- pistola de aire caliente o vela
- pistola de pegamento caliente
- papel de lija

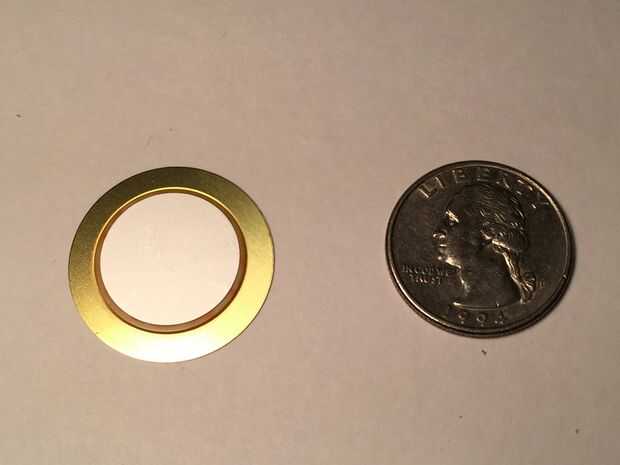

Acerca de elementos piezoeléctricos (dobladoras)
Un elemento piezoeléctrico es un disco metálico con un círculo de cristales piezoeléctricos en el medio. Cuando los cristales se hacen vibrar, produce un voltaje oscilante. Por el contrario, si se aplica una tensión oscilante a un elemento piezoeléctrico, vibra--es por eso también funcionan como elementos de zumbador. Un elemento piezoeléctrico tiene 2 terminales: el círculo interior que es el terminal de señal y el disco metálico que es tierra. Puede encontrarse una buena discusión de elementos piezoeléctricos y cómo funcionan en los Laboratorios de música abierta.

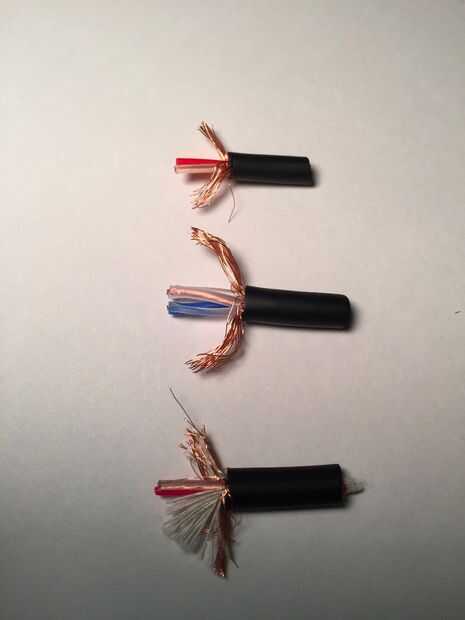

Sobre Cables de micrófono balanceadas
Puesto que un piezoeléctrico tiene 2 terminales, necesitamos un cable de 2 conductores para conectar con ella. Se podría pensar que haría cable simple, pero hay otra consideración--cables pueden actuar como antenas que captan callejeros señales eléctricas en el ambiente que pueden causar zumbido audible cuando se conecta a un amplificador. Para contrarrestar esto, necesitará usar cables blindados que tienen una envoltura de alambre alrededor de los conductores. Escudos por lo general están hechos de alambre fino de cobre que es herida en una espiral o trenzado alrededor de los conductores. (Escudos de papel también se utilizan para los cables que una parte de las instalaciones permanentes, pero no son adecuadas para este proyecto.) Técnicos de audio normalmente de acuerdo que los cables de micrófono de calidad (y más caro) más alto utilizan blindajes trenzados, pero escudos de espiral de la herida están perfectamente bien para este proyecto y son algo más fáciles trabajar con. Además de los 2 conductores y el blindaje, cables de micrófono también tenga "relleno" que ayuda a que el cable mantiene su forma redonda. Este relleno puede ser paquetes de hilo, o las líneas de plástico como en la foto superior. No importa qué tipo usar para este proyecto, si el cable tiene relleno, sólo necesitará cortar el antes de soldar las conexiones. Usted puede comprar micrófono de cable de proveedores en línea como Redco o piezas Express, o bien puede simplemente comprar un cable de micrófono de su tienda de música local y sólo se cortan. No use cable de guitarra para este proyecto, tiene un arreglo muy diferente de un solo conductor rodeado de un escudo que no es apropiado para conectar un micrófono de contacto de la manera que le sugerimos.
