Paso 3: Soldar cables al conector
El gato tiene dos terminales: un terminal de señal que va a la punta de un enchufe y un escudo de terminal que va a la caja de enchufe y el blindaje del cable. El terminal de señal es generalmente una lengüeta metálica conectada al cuerpo del gato con un pequeño agujero en él. Algunos gatos pueden tener dos lengüetas de la señal. Si el jack es un jack mono, puede conectar la señal a uno de estos. El terminal de escudo es generalmente una tira larga de metal que tenga una ficha plegada que forma un "bolsillo" para conectar los cables de tierra, o puede ser un pequeño agujero en la parte inferior de la tira. En la figura anterior es de la variedad de bolsillo.
Si va a hacer un montón de soldadura, lo es vale la pena invertir en una buena plancha, así como un buen conjunto de peladores y cortadores de alambre. Yo uso una plancha de temperatura controlada a 700 grados con una punta de cincel. Esto transfiere mucho calor rápidamente y derrite la soldadura rápida, que prefiero. Hay un número de Instructables buena sobre cómo soldar.

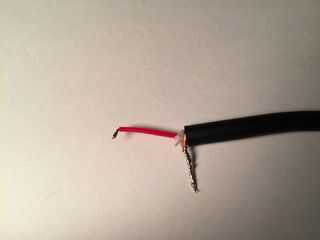

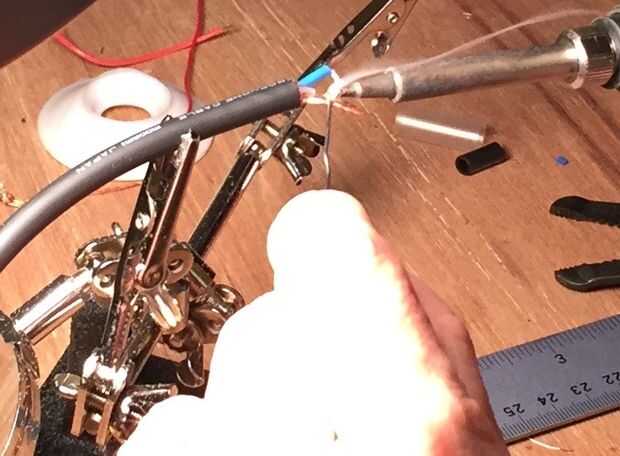

Antes de conectar los cables a los bornes de la toma, se deben "la lata" los cables aplicando una pequeña cantidad de soldadura para los cables. Utilizar una herramienta barata de "ayudando a mano" con pinzas de cocodrilo para mantener mi trabajo, mientras que la soldadura.

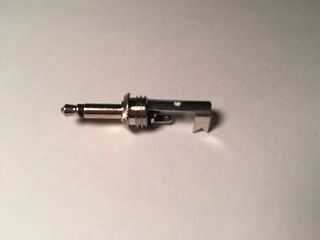

Después de haber estañado los cables, poner una pequeña gota de soldadura en el "bolsillo" de la terminal principal. Debe tocar el soldador en el interior de la bolsa para calentar para arriba y luego introduzca lentamente la soldadura en el punto de encuentro de la punta de la plancha y el terminal de bolsillo.

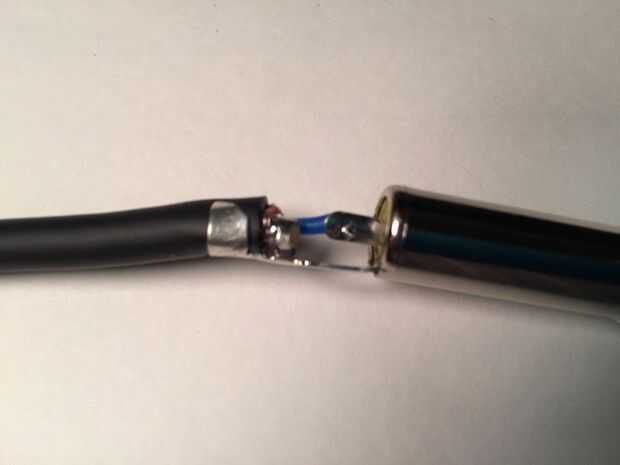

Ahora estamos listos para conectar los cables. Ajuste el extremo angular del cable de señal a través del orificio en el terminal de señal y soldar en su lugar con una pequeña cantidad de soldadura. A continuación, deslice el cable de tierra hasta en el bolsillo y soldar en su lugar. Cortadores de alambre al ras de uso para cortar los extremos del cable al ras con los terminales. Utilizando pinzas, doble las lengüetas en el extremo de la terminal de tierra a la caja del cable del gancho agarrador. Cuando haya terminado, debe tener este aspecto:
Tenga en cuenta que hay poca soldadura exceso y hay separación limpia entre las conexiones de señal y tierra. Vale la pena tomarse su tiempo para obtener un resultado limpio.
Aquí es un ejemplo de un enchufe que tiene un pequeño agujero en vez de un bolsillo para el cable de tierra. Para conectar el cable de tierra, simplemente dóblelo hacia abajo para caber a través del orificio. Tenga en cuenta que un paquete grande de alambre por lo general no se ajusta a través del orificio. Para obtener un recorte de paquete más pequeño de la mitad del alambre protector antes de que usted gire el protector para el cable de tierra.
