Hacer un micrófono giratorio (3 / 6 paso)

Paso 3: instalar el micrófono

Necesita instalar el elemento de micrófono de condensador para que puede descansar encima de la placa giratoria mientras que también orientado al lado (en lugar de mirando hacia arriba). Decidí realizar esta tarea mediante la instalación del elemento de micrófono encima de una botella de plástico ligera de jabón de magia de Dr. Bronner. Usted tendrá que cortar la parte inferior de la botella de. Es útil para la botella que tiene un tornillo en la tapa ya que da un lugar para el mic para el descanso, los cables pasan por dentro de la botella y puede utilizarse también para romper aparte el mic de la vivienda, si necesita hacer cualquier reparación.

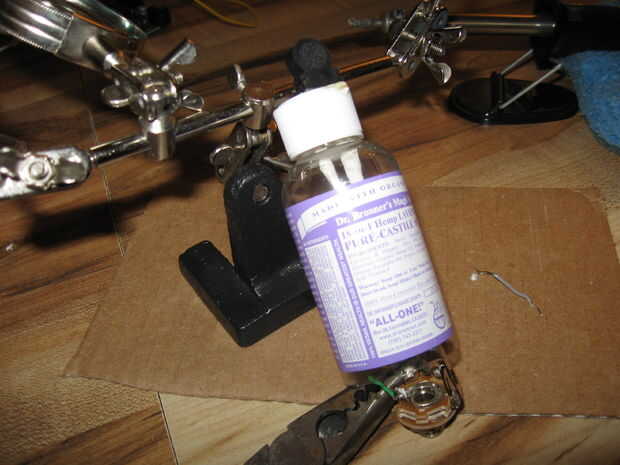

En primer lugar, pegué el sostenedor de la cápsula microfónica goma a la parte superior de la tapa de la botella. Mi elemento condensador vino con los cables ya conectados, así que los a través del agujero corrí en la tapa. Si el elemento de condensador no tiene cables instalados debe soldarlos a ti mismo. El condensador tiene un positivo y un polo negativo en su parte posterior y se puede saber qué terminal es negativa mirando a ver que uno tiene un patrón en forma más "puntiagudo" en contraposición a un semicírculo. Cuando se suelde los cables a los terminales sea muy cuidadoso para no dejar el soldador en la conexión para demasiado largo o demasiado frecuente como se destruye el elemento condensador por un recalentamiento de esta manera.

Una vez que el elemento está instalado y pegado a la tapa de la botella que tendrá que agregar un capacitor 1000pF a través de los dos cables como se muestra en el diagrama del micrófono en:
http://www.ProSoundWeb.com/Recording/tapeop/buildmic/buildmic_16_1.shtml

Estamos trabajando todavía simplemente con sólo el tapón de botella de plástico, elemento de micrófono y el condensador. No soldarlos a los TRS hembra base, todavía! A continuación, necesitará conectar los cables con su condensador (con dos cables) a otro conjunto de cables para extender hasta el fondo TRS hembra. Permitir que estos cables dar cierta holgura en el caso de usted necesita girar la tapa para hacer reparaciones.

Después de tener el elemento de micrófono condensador y holgura de los cables Unidos estás dispuestos a atornillar la tapa de la botella de plástico a la botella. Después de haber atornillado sobre la tapa ahora puede soldar los cables a las conexiones apropiadas de anillo y la punta como se muestra en el esquema. Asegúrese de dejar desconectado el manga (no conectada al anillo como es habitual en desequilibrado cables utilizando conectores TRS o XLR balanceados) que finalmente se conectará con la base común. Ahora estás listo para probar tu micrófono con el circuito de alimentación terminado para asegurarse de que funciona. Si no tienes un poco de suerte conseguir el micro a trabajar, verifique su trabajo y los esquemas para el circuito de alimentación y el circuito del micrófono. Asegúrese de que el micrófono y la entrada y salida comparten un terreno común.

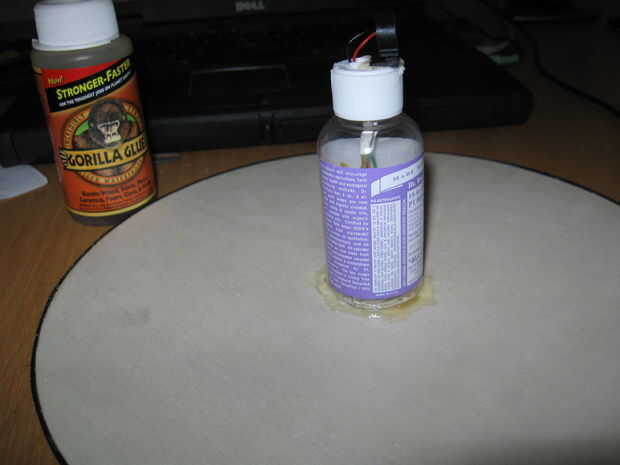

Si el micrófono está trabajando ahora que instale el micrófono en el tocadiscos (montaje del conector TRS hembra) y pegar la botella de plástico a la placa giratoria para el apoyo extra. Ahora completadas tu mic y giradiscos!
