Paso 1: El esquema y las partes
resistencias de 10 2 k
resistencia k 1 100
1 micrófono de condensador de electret (haga clic aquí para obtener en Radioshack)
condensadores de 2 0.1uf
1 4 AG12 pilas moneda la célula titular
-jacks y conectores que le ayudará a conectan su micrófono a un altavoz externo

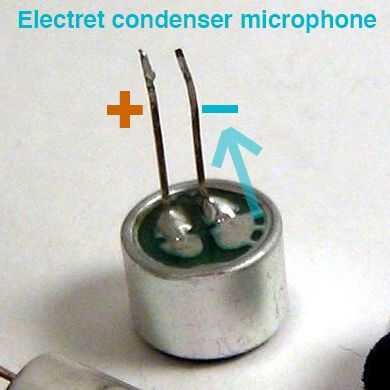

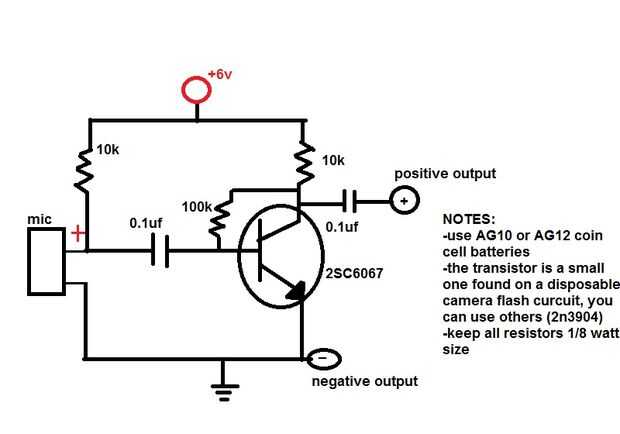

El esquema es bastante sencillo. El micrófono electret, como se ve en una de las imágenes, cuenta con 3 juntas de soldadura pequeño que conectan uno de los puntos a la cubierta exterior. Este es el cable negativo. Si usted sucede encontrar un transistor 2SC6067, Felicidades! Si no, utilizar cualquier transistor NPN de pequeña. Mantener el tablero y las piezas tan pequeñas como sea posible. Puede quitar el soporte de la batería de una alarma de ladrón de tienda de dólar, que es lo que hice. Si decides utilizar una lata Altoids, asegúrese de limpiar las rebabas después de perforar los agujeros para evitar cortarse. También, poner alguna cinta en el interior de la lata Altoids para prevenir cortocircuitos.
¡ Anímate y soldadura!
