Paso 4: Cuerpo principal
Yo agonizando por algún tiempo sobre esta pistola de electrizante y fabricación de los barriles de la vuelta. Pensé en mediante un motor de arranque de coche y los barriles de montaje directamente o usando un motor más pequeño y un sistema de impulsión...
Los problemas con esto son el hecho de que los barriles, sería necesario algún tipo de rodamientos, o algún tipo de correas o engranajes arreglos. Busqué el taller para ver lo que había sobrado.
Tuve un montón de resina y estera de la fibra, algunos viejos rodamientos de skate y un taladro inalámbrico de soplado 14V. Allí era un motor de 12V de una impresora vieja, pero no hay correas de transmisión. Decidí darle un ir y te preocupes sobre la impulsión final más adelante.

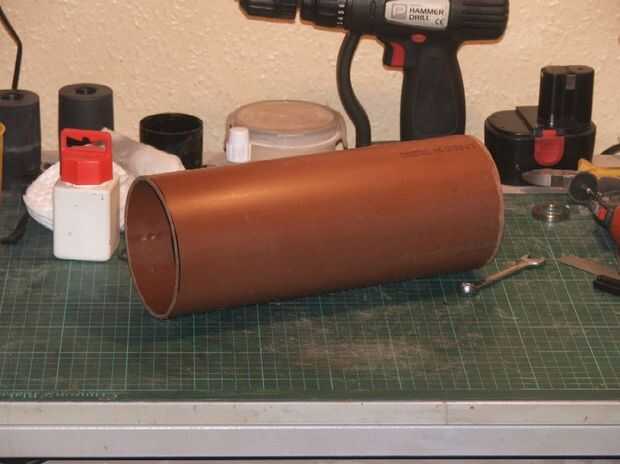

El cuerpo principal es un pedazo de tubo de 4"/ 160mm suelo, usted puede comprar tapones para adaptarse a estas cosas pero no tengo ninguna así que usé una cortada a los extremos del molde en resina. Otra vez hice una plantilla de la tarjeta con el centro marcado en él para después de la perforación. No se molestan en hacer un molde, acaba de hacer dos extremos usando el cut off como un molde de la pipa. Estos fueron taladrados y lijados con un orificio central con un diámetro de 27mm a 1mm de espacio todo el eje del barril. Los extremos se asegurará con tornillos autoroscantes una vez que todo ha sido probado.

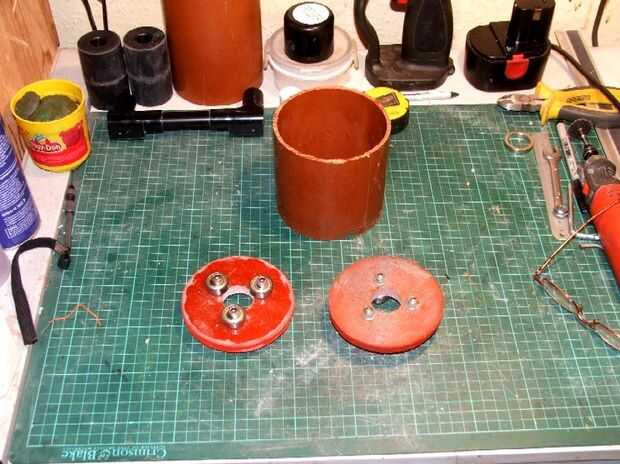

Luego viene la broca más incómoda. Cada extremo tiene tres rodamientos de skate para sostener el eje del cañón y permite rotación libre. El diámetro del cañón es de 25mm y los rodamientos eran 22mm de diámetro. En teoría esto da una distancia de 33,5 mm del centro del eje al centro de cada cojinete. Si había utilizado mi cerebro podía han marcado todo esto a la plantilla de la tarjeta, pero no, así que utiliza un poco de medir un poco mejor y un poco de suerte de la olla y marcados los centros de soporte. ¿Dedos cruzados eh?

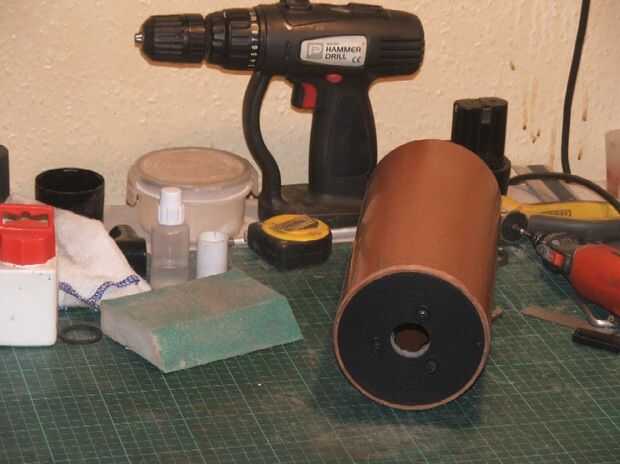

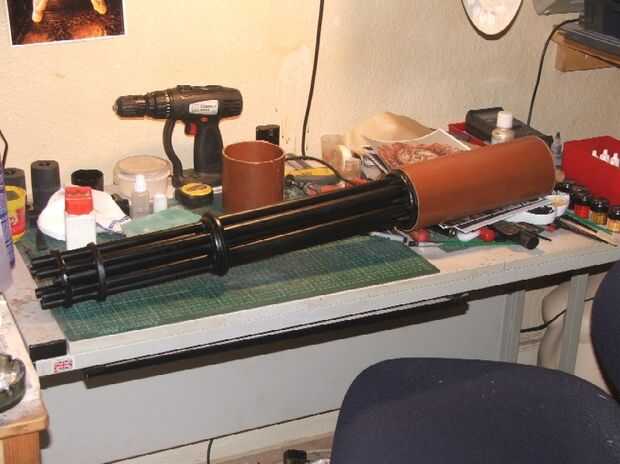

Pinté las caras exteriores de las tapas en negro para ahorrar tiempo y esfuerzo más adelante. Todo fue entonces montados y probados funcionando gratis. Funcionó bien, así que el paso final en el cuerpo principal del edificio es perforar a través del cuerpo en las tapas y añadir tres recolectores del uno mismo de cada extremo. Empotrar a la parte delantera por una pulgada para permitir el montaje de la unidad y poner un anillo de retención en el extremo del eje del cañón para evitar que caigan hacia fuera.
De esta manera la Asamblea puede ser simplificada para reparaciones, mantenimiento y ajustes.
