Paso 5: El montaje del motor y empuñadura de pistola

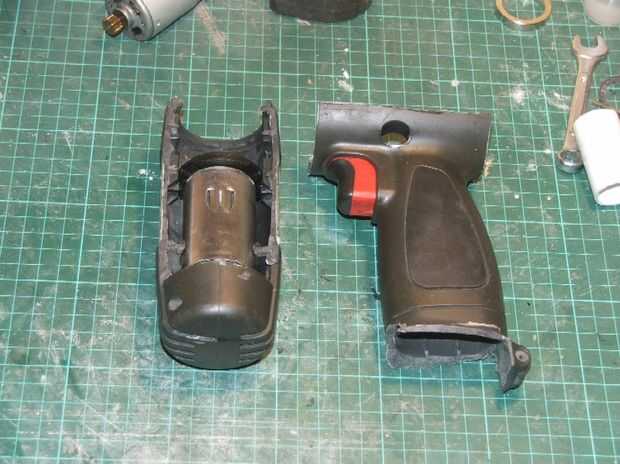

Decidí que la manera más fácil de construir la empuñadura era cortar el viejo taladro inalámbrico con la Dremel. Marqué el apartado deseado, desmontar el taladro y volver a montar la carcasa. Luego cortar con el Dremel y limpiar los bordes.

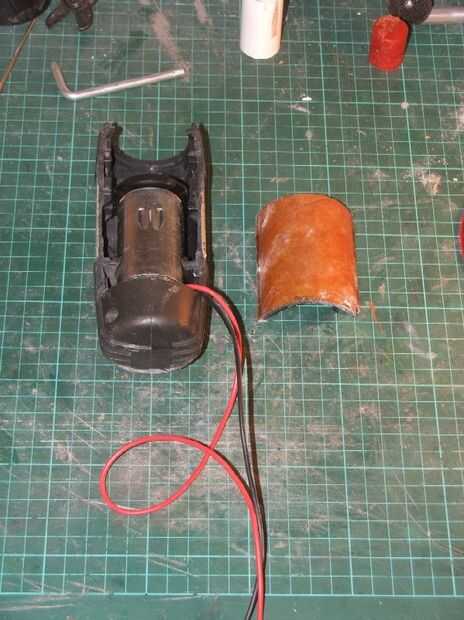

Aunque hacer esto me di cuenta de que el motor de 12V la impresora era exactamente el mismo diámetro y tenía los mismo agujeros como el motor del taladro que estaba cansado. El motor de la impresora fue alrededor de 10mm más largo que el original, pero donde había cortado hacia atrás el cuerpo del taladro esto no importaba. Utilizando el original montaje de taladro y accesorios había instalado el nuevo motor y soldar algunos largo conduce a él. Esto debe ser capaz de hacer el montaje del motor si soy cuidadoso en conexión al cuerpo principal.
Puede ver el viejo motor quemado hacia fuera con su equipo en la parte superior de la primera foto.
Volver a utilizar el gatillo taladro original y contactos eléctricos para la ametralladora y esperemos que Monte la batería en el alimentador para ocultarla. De esa manera debería (en teoría) ser capaces de recargar las baterías con el cargador del taladro de algunas adaptaciones de Heath Robinson.
Fijar la empuñadura a un lado para más tarde.
Uno de los problemas es el hecho de que la bancada ha sido tan matada que es casi un todo el lado que falta. Encontré un viejo tubo de cartón fuerte de sobre el mismo diámetro y cortar una sección suficientemente grande como para caber el Monte. Esto fue recubierto por tres capas de resina para fortalecerlo y luego caliente derretido en su lugar. Esto se llenan y se lija de nuevo y todo pintado para que coincida con.

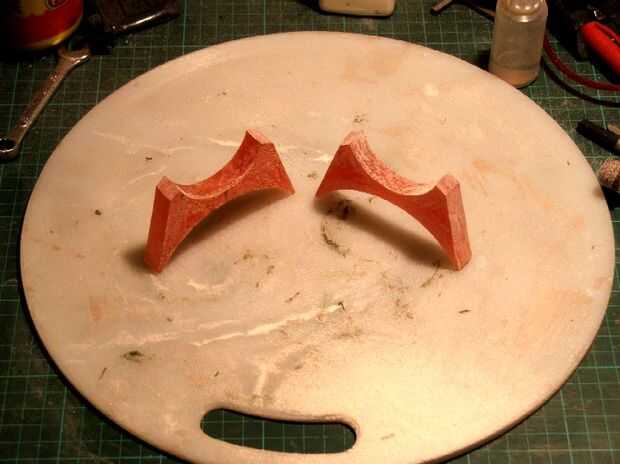

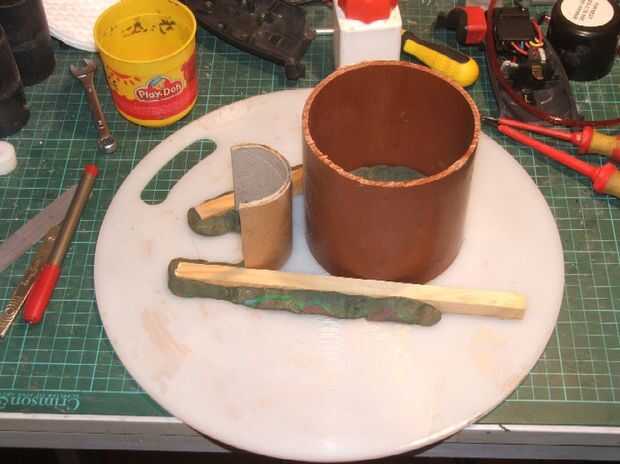

Para hacer los yugos de montaje, construí una plantilla simple de un cut off del tubo de cartón y corte de la tubería del cuerpo y dos piezas de madera. Éstos eran tack sellado a mi tablero de resina con plastilina (arcilla de nu?) y luego resina se vierte en el molde. Hice dos de estos yugos, limpió con la Dremel y luego había pegado al cuerpo.

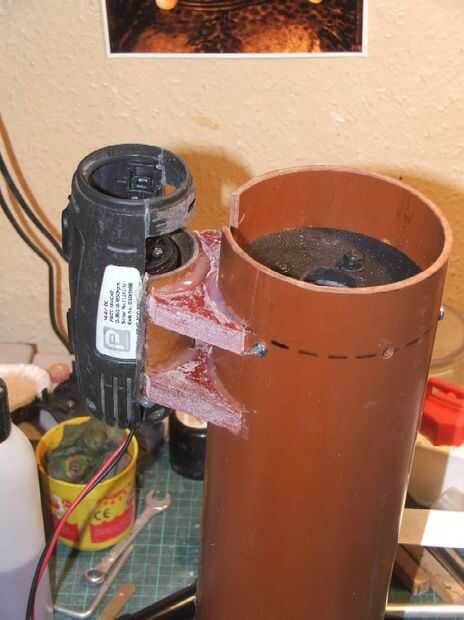

Hizo una extensión pequeña de aluminio para el eje del motor, luego había pegado de la bancada a los yugos de cuerpo. Hice una prueba rápida utilizando una banda elástica como la correa de transmisión y todo funcionó bien. Necesito encontrar un viejo cinturón de Hoover para el montaje final.
