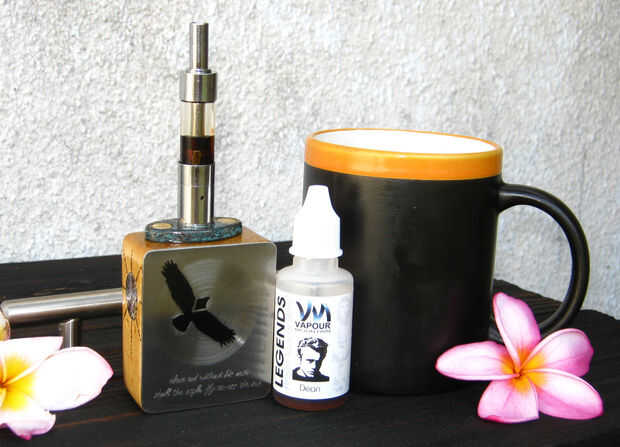

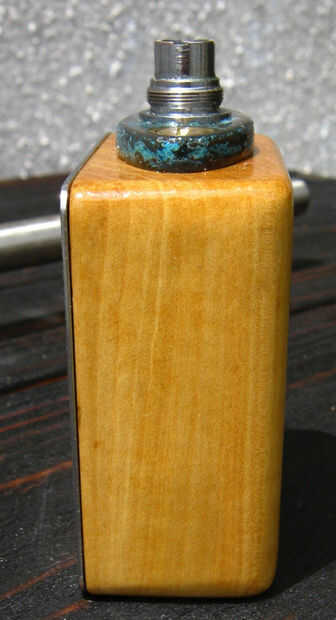

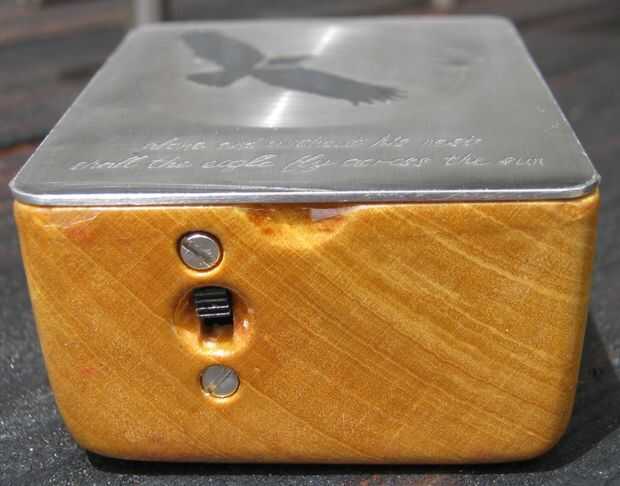

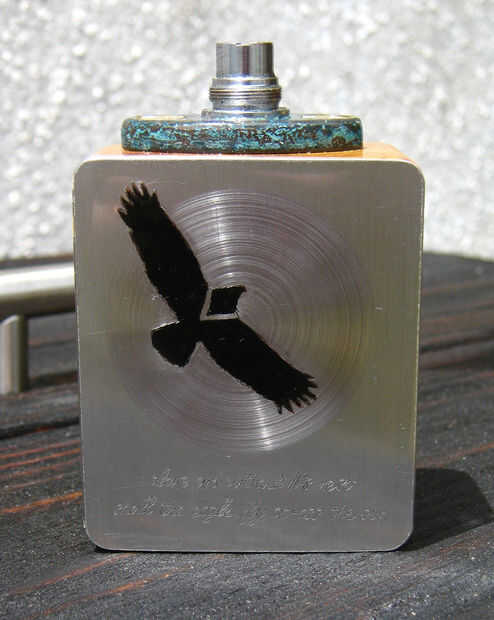

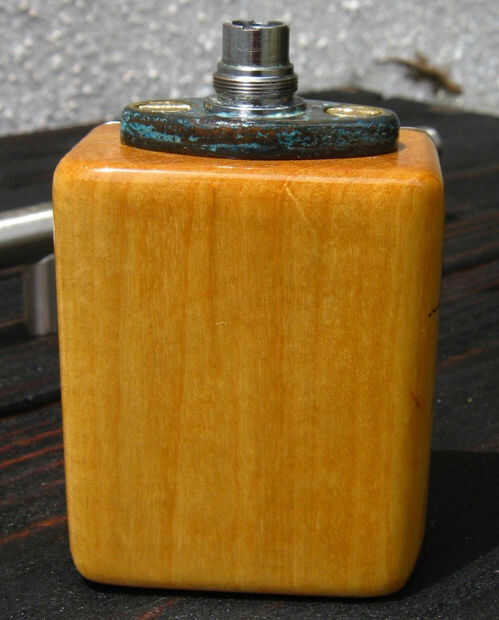

Un mod de caja es la caja de la batería que alimenta el atomizador en un dispositivo de e-cig. Me refiero a mi mod como un híbrido boxfet, en Im usando un botón mecánico, que se pega en un remache de aluminio. Al final del remache Presiona un palanca estilo microinterruptor soldado en la puerta de un mosfet IRLB3034 que hace la realización actual de servicio pesado.
Este es un mod sin protección, lo hay electrónica de control de corriente excesiva no dibuja que puede apagar energía bajo condiciones de falla.
Seguridad fue mi primera consideración del diseño y el producto final no consigue más de 35 grados C.
- Nunca deje el mods de caja en un automóvil estacionado bajo el sol, temps interior pueden se disparan creando un ambiente peligroso para su dispositivo.
- Nunca uso una batería no está diseñada para ecigs, es decir laptop tipos de drenaje baja, mi 18350 Efest puede hacer 10.5A continuamente.
- Nunca utilice un interruptor de la alimentación principal que no puede manejar el máximo nominal de la batería actual.
- Utilice siempre cables internos que pueden manejar en forma segura las baterías máximas corriente nominal.
- Mejor práctica es incluir algún tipo de fusible en el circuito, mina utiliza un fusible de 10A auto-reset.
- Mejor práctica es usar un mosfet de la energía capaz para manejar corrientes altas con seguridad, mina puede hacer superior a 195A.
- Conocer siempre la resistencia de la bobina de su atomizador, resistencia de la bobina demasiado baja puede dibujar las corrientes excesivamente altas que pueden dañar las baterías y el aislamiento de los cables creando una situación peligrosa, generalmente en el bolsillo del derretimiento.
Es un excelente sitio web que le ayudará con diseño mod de caja en el lado eléctrico motor de vapor cálculos.
El mosfet puede cambiar 195Amps, contactos de la batería son tiras de cobre, los cables de alimentación principal es que dos trenzado sólido 1mm Diámetro cable de cobre simple que puede manejar 20A en un recinto, todo respaldado con un automático de 10A reajustable fusible, parece está buenos para ir.
