Paso 5: Montaje y electrónica

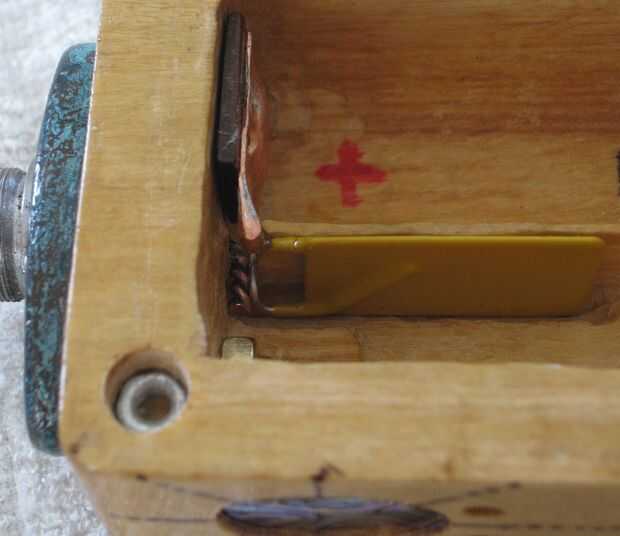

Comencé con la instalación del conector 510, el siguiente fue el fusible y el TPV de la batt. Una vez que sus posiciones eran conocidas que todos ellos fueron soldados juntos.

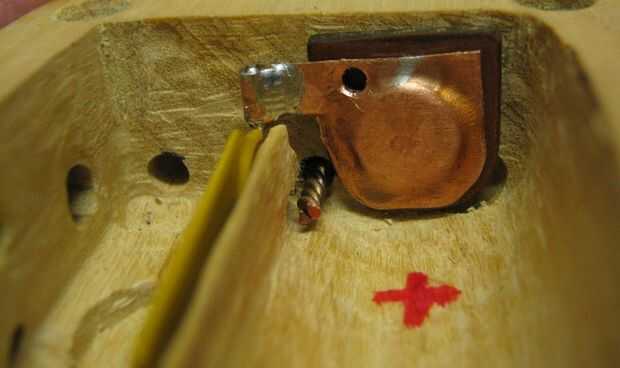

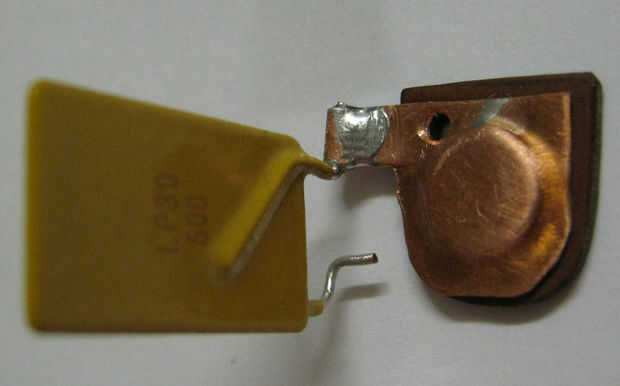

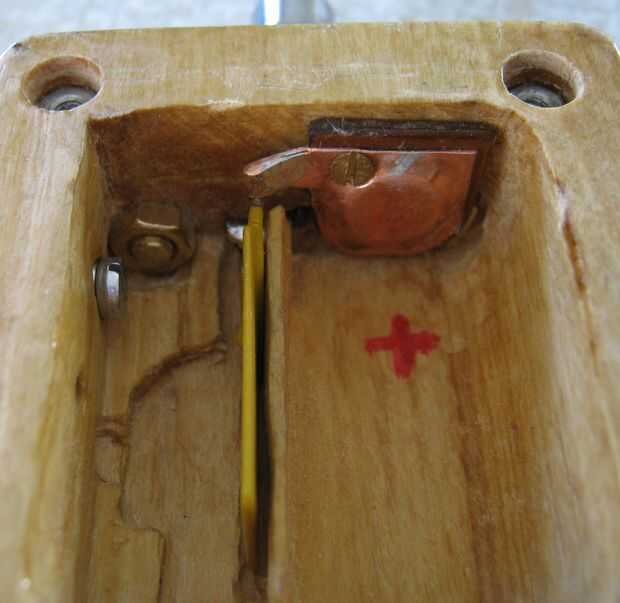

Los contactos de la batería fueron cortados de la hoja de cobre amarillo, pos soldadas a los fusible reseteable y negativo a la pata de la fuente de lo mosfet.

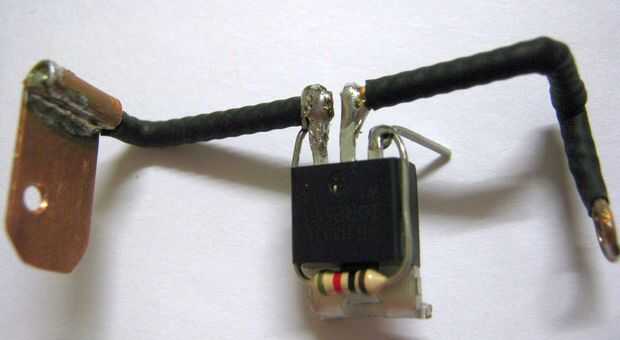

Los mosfets no todos son adecuados en esta aplicación, baja resistencia de puerta se desea para pérdidas mínimas debido al calor. Un voltaje de umbral de baja de la puerta es también deseable en orden para el mosfet para encender correctamente, para una sola celda de li-ion, 1 ~ 2.5V Voltaje de la puerta (th) es el mejor.
Un 2.5v ~ 4v voltaje de la puerta está muy bien para 2 pilas en serie, es decir 7.4v y más alto, un ejemplo típico es el IRF1404 capaz, que realiza muy mal si en todos en un solo 3.7V Li-ion célula.

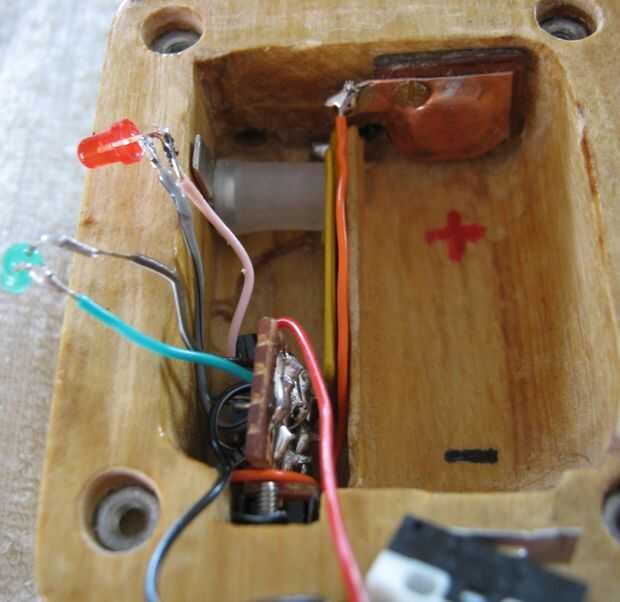

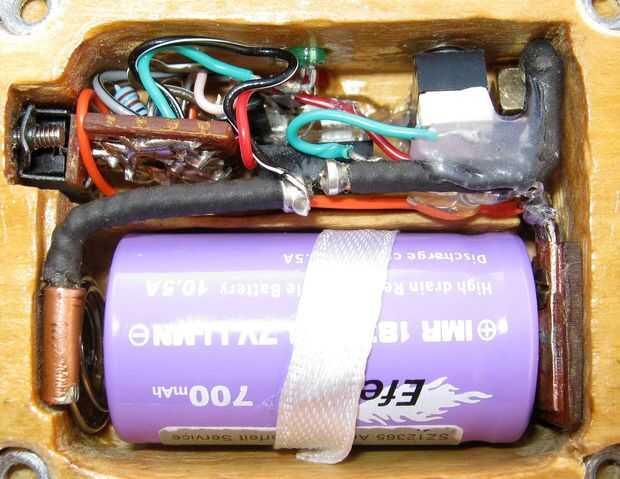

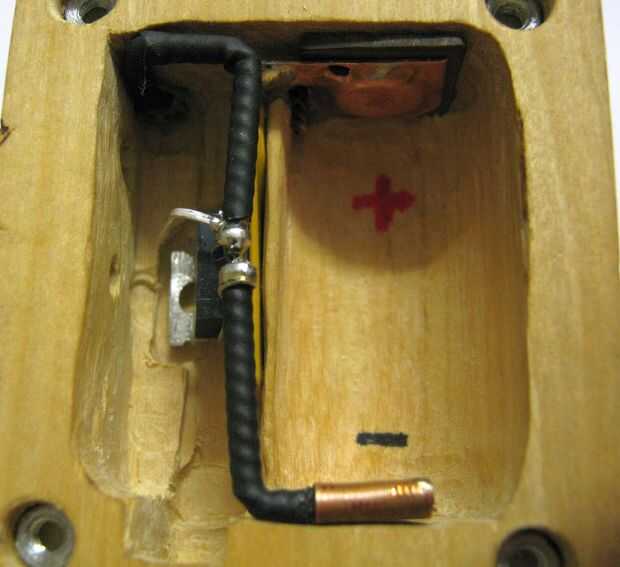

El interruptor de encendido/apagado se instaló con los leds presiona en los orificios y sellado con esmalte de uñas transparente, finalmente el mosfet y neg el contacto batt se instaló y el interruptor micro pegado en.
