Hacer un módulo de diodo láser Simple (3 / 4 paso)

Paso 3: Conecte el circuito

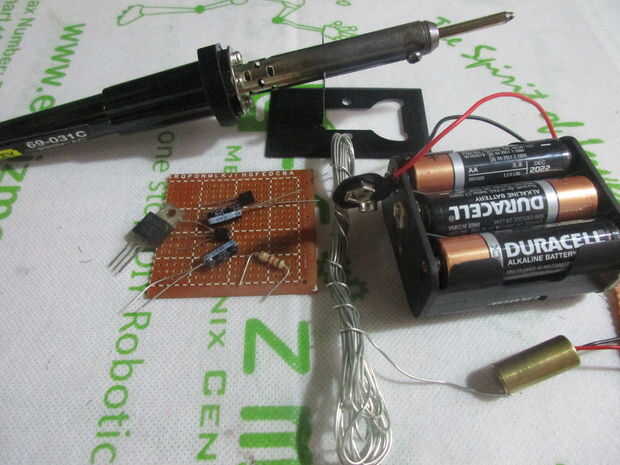

Contamos con las siguientes materiales/herramientas necesarias:
-2pcs condensador de 10uF 16V

-Diodo láser - regulador lineal LM7805

-2pcs 2N3906 transistor PNP

-resistencia 220 ohm

-pequeña placa pcb

-soldador

-baterías

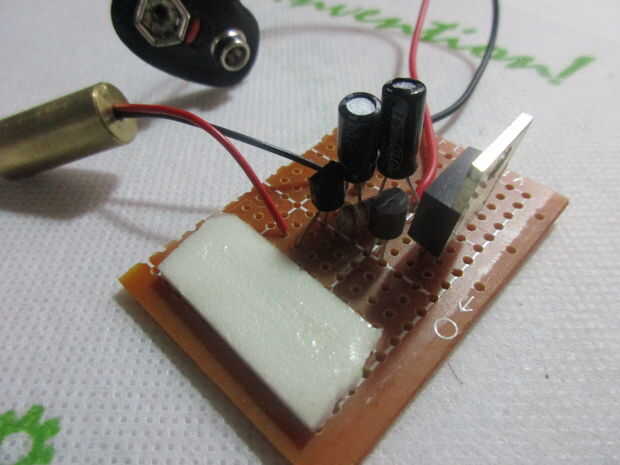

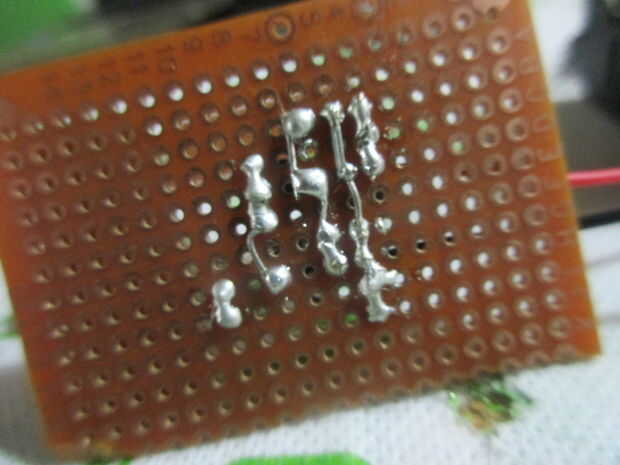

Construir el circuito como se muestra en el diseño (o en su diseño modificado). Un breaboard es esencial si usted quiere probar primero y después soldar si quieres en un pequeño pcb.
