Paso 7: Montar el cuadro
La estructura de la ranura en T de aluminio es un poco cara, pero es muy fácil de modificar y volver a utilizar, y también es muy rígida cuando está montado correctamente.
(1) en primer lugar, cortar las tiras de 4 pies de estructura a la medida. Tendrás piezas que son: [longitud de piezas]. Una tronzadora funciona muy bien para esto, pero usted puede hacer el mismo trabajo a mano con una sierra para metales.

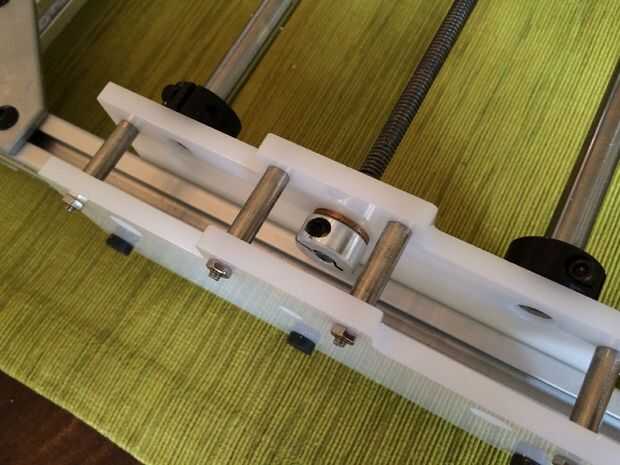

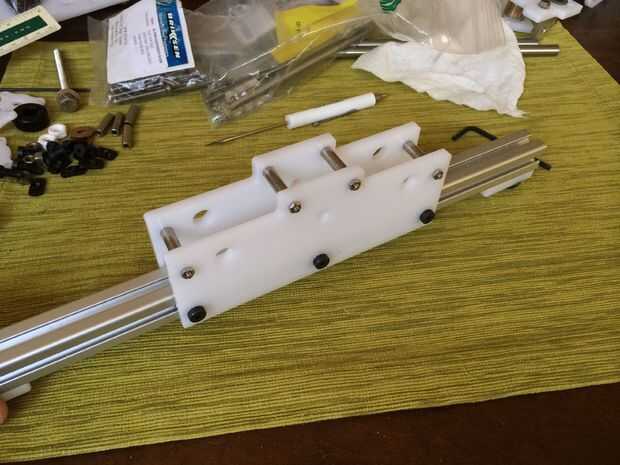

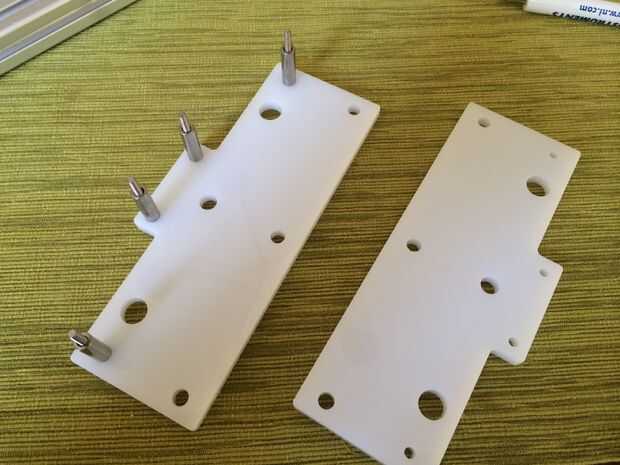

(2) ahora utilice a espaciadores de 20 mm (con tornillos M3) para montar los soportes de carril y montar a la corte estructura de ranura en T (con tornillos de M5). (Esto resulta mucho más fácil hacerlo antes de que la estructura se ensambla que después). No es necesario apretar los tornillos - usted querrá ser capaz de deslizar los soportes alrededor para alinearlos. También Monte las placas para patas y pies de goma.

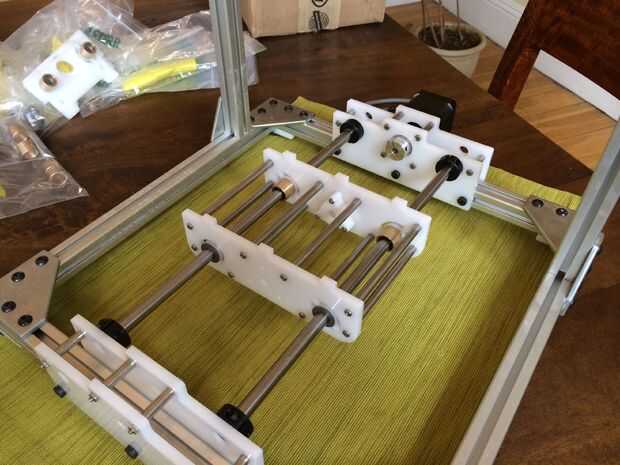

(3) ahora monta la estructura con alimentación final sujetadores y soportes de esquina. Sin embargo, como construirlo, querrá volver a montar los rieles, collares de eje y montajes de carro.
(4) una vez que todo es básicamente juntar usted querrá asegurarse de que los conjuntos X y Y se deslizan suavemente sobre los rieles y son perpendiculares entre sí. Si no, aflojar las monturas de carril y empujar hacia un poco antes, enroscándolos. Esta es una etapa crítica: su molino sólo será tan buena como la suavidad del recorrido y la perpendicularidad de los rieles. También asegúrese de que los Z-rieles queden arriba, y no inclinado remite o al revés.

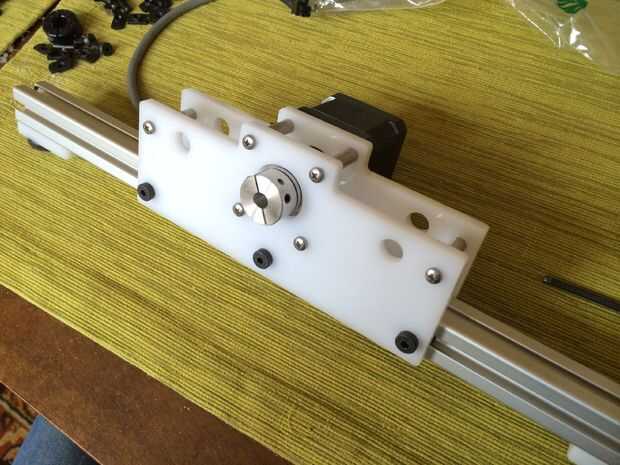

(5) una vez que todo se desliza suave y lacio, agregue los carriles roscados y acoplar a los motores que utilizan acopladores helicoidales.

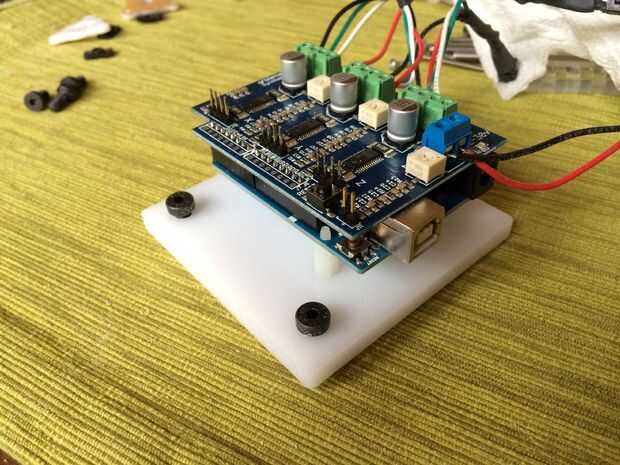

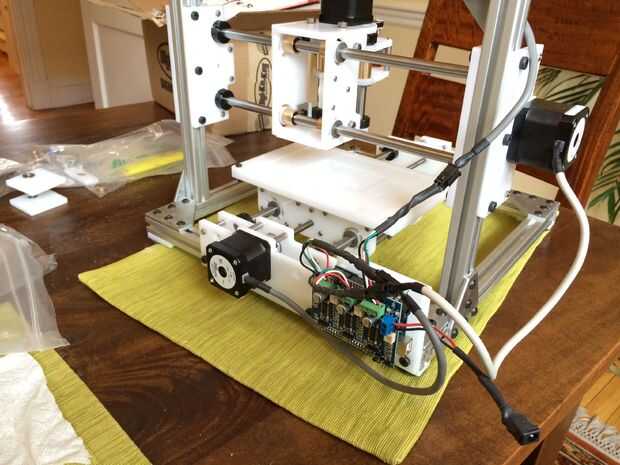

(6) Utilice soportes para montar tu Arduino a la Junta de montaje y final-alimentación sujetadores para montar en un riel.
