Hacer un monitor de calidad del aire PM2.5 con Arduino UNO (2 / 4 paso)

Paso 2: Conectar el Hardware:

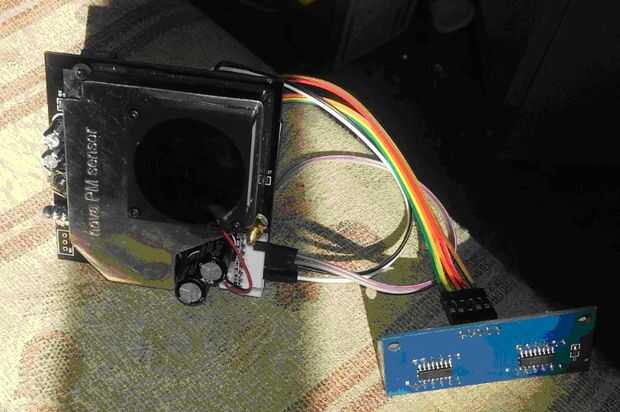

SDS011---este sensor tiene 7 pines. 3 y 5 son las patillas de alimentación, y 6 y 7 son los pines de puerto de com de 5V ttl.

1---NC

2---NC

3---5V

4---NC

5---GND

6---arduino-tx

7---arduino-rx

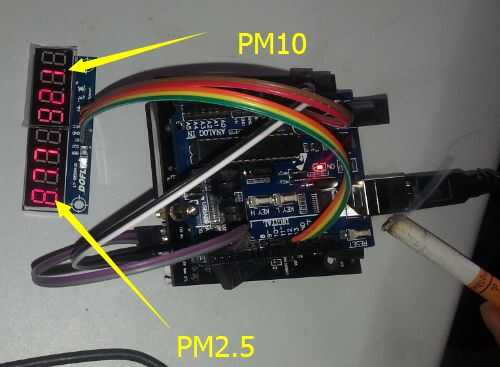

conexión de tubo de 4 digital:

1-ser - conectar-a---arduino8

2-clk-conectar-a---arduino9

3 — st — conectar-a---arduino10

4-gnd-conectar-a---gnd

5 – vcc: 5V - conectar-a---5V
