Paso 2: Cómo funciona - problemas / solución de problemas

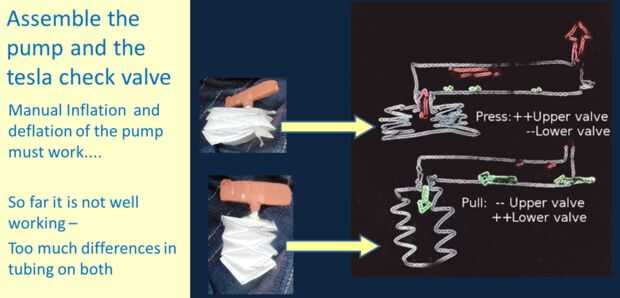

Usted puede ver claramente en la parte media de la imagen el conjunto a con el volumen máximo y mínimo en la cavidad del bramido de origami - bomba.
La parte derecha es modellised el flujo de aire cuando la bomba se hincha y cuando que está desinflado.
Infle la bomba que el aire fluirá preferrentielly de un segmento (los flujos de aire en Tesla un segmento - llamada A) se facilita y en otros restringida - el nombre B-). Pero una vez que la bomba está desinflada el papel de cada segmento de Tesla se invierte exactamente. El flujo de aire es facilitado en el segmento B y refrenado en segmento A.

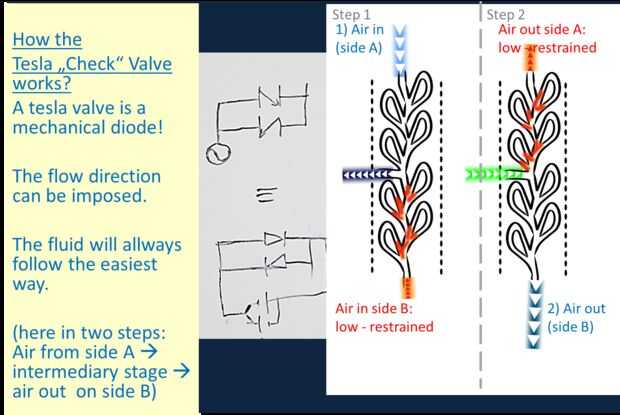

Las segunda fotos de un anterior instructables también presentan explicaciones similares.
-----------
Solución de problemas:
Experimenté muy baja eficiencia de mi set up. Pero en principio esto funciona.
Veo puntos de mejoramiento diferentes donde uno puede trabajar con herramientas más adecuadas:
-una plantilla dura para el diseño debe estar preparada y se utilizará para estampar plastilina para ambas válvulas tesla.
-hay que añadir más segmentos de circuito simple de Tesla o aumento de la fricción del aire en la tubería""--> reducir el diámetro de la tubería.
sin embargo aumentar la fricción del aire al reducir el tubo de aire se acompañará con un más complicado flujo de aire en la bomba. Esperas la bomba para ser activados fácilmente justo! ¡Yo también!
-mejorar el proceso de fabricación de la Tesla válvula--> la adherencia entre las dos hojas de la arcilla de modelado por ejemplo.
-Hacer dos copias exactas de la válvula y asegúrese de que los presentes eficiencias muy cerca. Luego construyó un cruce en T para conectar a la bomba.
