Paso 11: caja de control
para esto necesita el opcional:
complemento de la batería
resistencia variable potenciómetro
tapa de la botella
interruptor SPST
LED
resistencia de 660
alambre
pinzas de cocodrilo
Comience por cortar 5 piezas de madera para un cuadro, una tapa y cuatro lados. la parte inferior es la base
cerca del centro de la pieza superior cortar un redondo agujero fr el potenciómetro. Asegúrese de que es un ajuste ceñido
Asegúrese de que el potenciómetro está en la posición que desee en torneado.
hacer un agujero rectangular para el interruptor sobre el potenciómetro. en un lado del interruptor, hacer un pequeño hueco para el LED

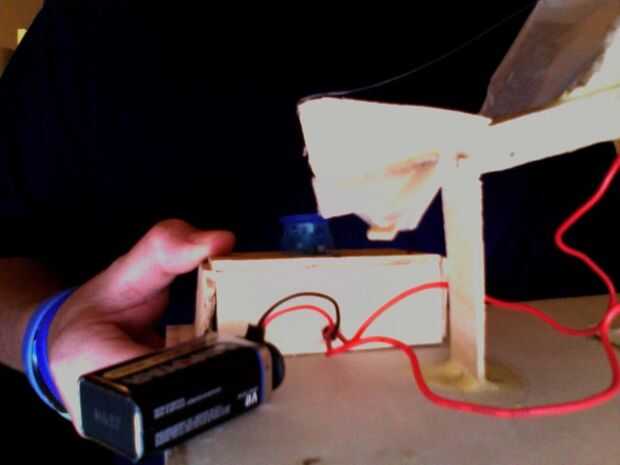

antes de soldar, hacer un agujero en el panel posterior y su complemento de alambre y la batería del hilo de rosca
a través de él.

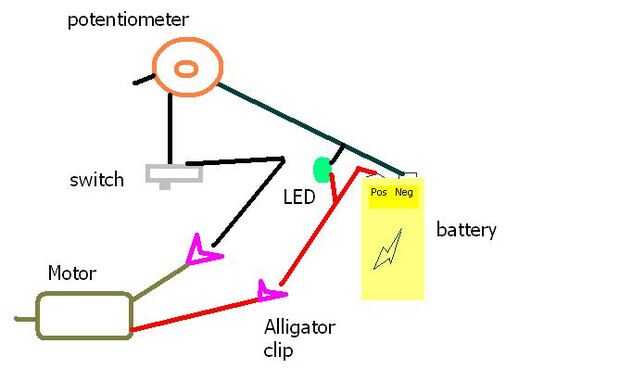

soldadura ahora juntos en la configuración que se muestra a continuación.

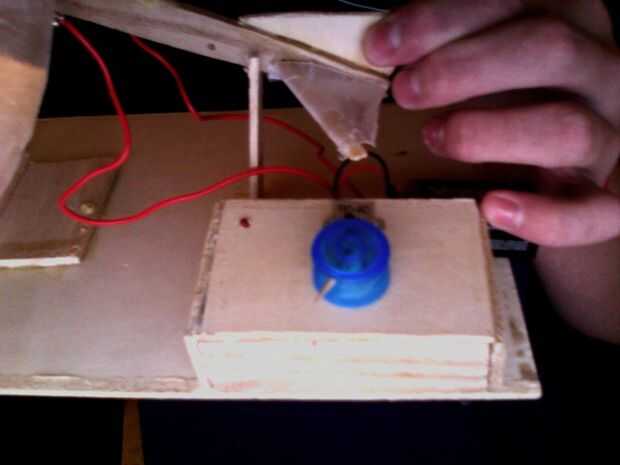

unir a la caja y pégalo a la base. tomar la tapa de la botella y haga un orificio en el lado. Enrosque un palillo corto a través del agujero y pégalo a la parte superior del potenciómetro
en el modelo, añadir clips de cocodrilo a tu circuito para una conexión fácil
