Hacer un osciloscopio usando el SainSmart Mega2560 con la pantalla TFT LCD y el 3.5 "pantalla táctil del color (3 / 8 paso)

Paso 3: Construir el hardware.

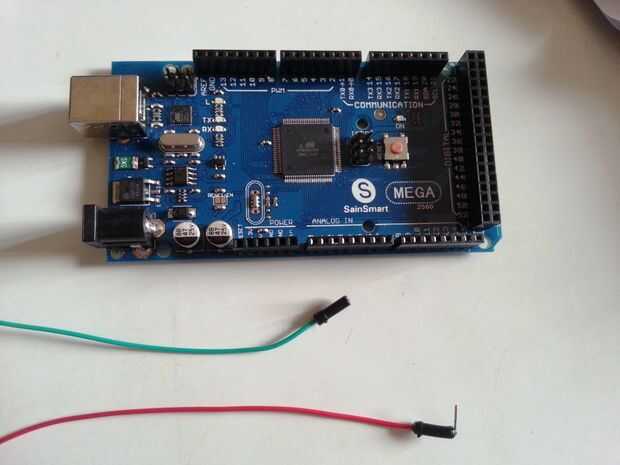

Construcción del osciloscopio es bastante simple. Sólo tienes que juntar las piezas del kit Sainsmart. Todo lo que necesita hacer es agregar dos puentes; uno para la tierra y el otro para utilizar como su osciloscopio sonda de prueba.

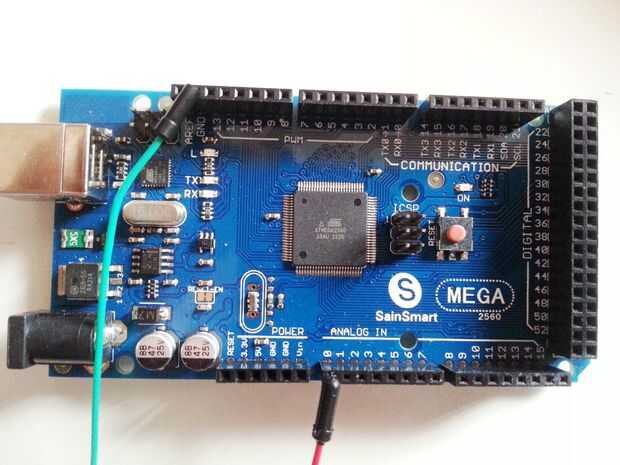

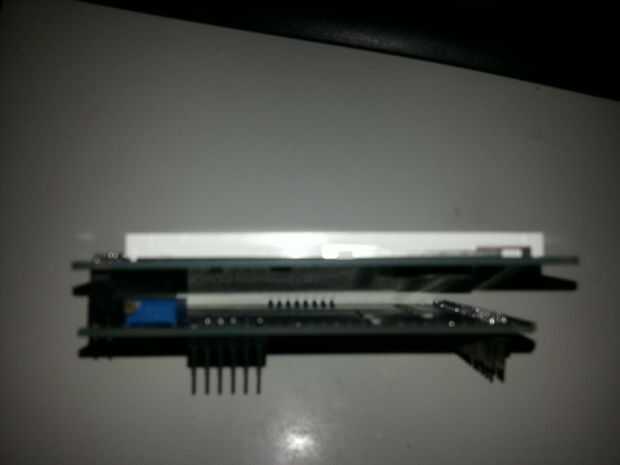

Usted tendrá que doblar las patas de un lado de los cables de puente y colocar en el pin A0 y el pin GND de Arduino (ver fotos para detalles), antes de instalar el protector de pantalla, como la pantalla escudo cubrirá los puertos una vez que esté en su lugar.

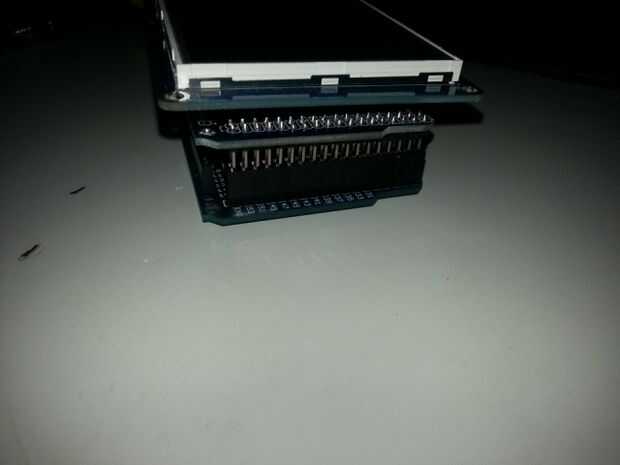

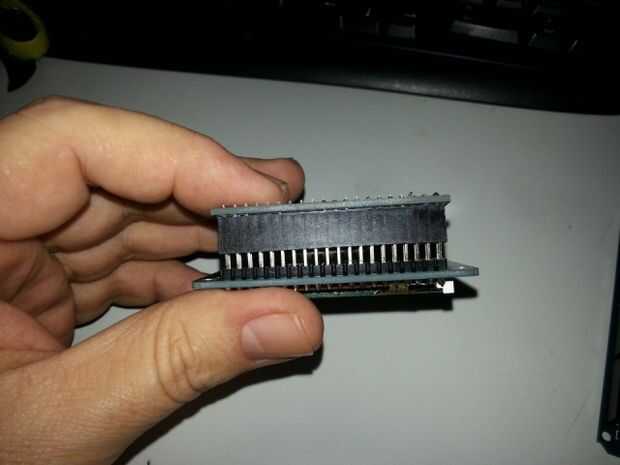

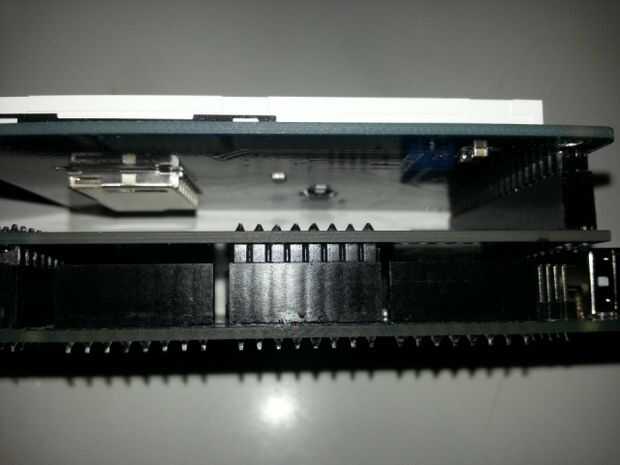

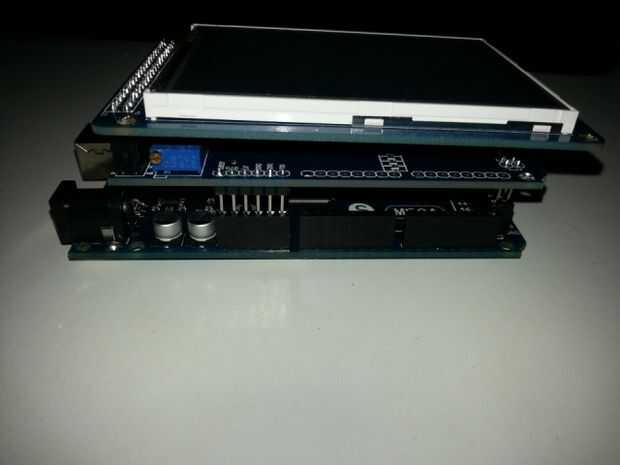

Conecte el blindaje en el Arduino, luego conecte la pantalla en la pantalla, y listo!!!

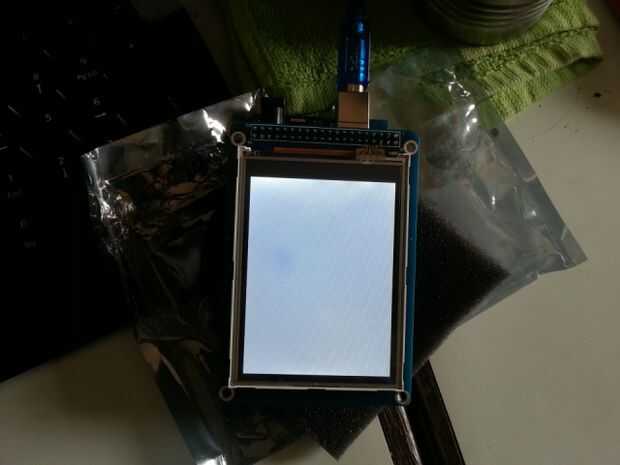

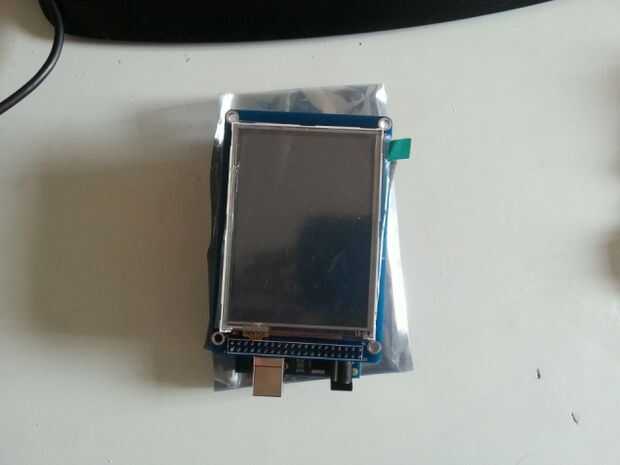

Ahora vamos a probar la pantalla antes de que conviertan en un osciloscopio.
