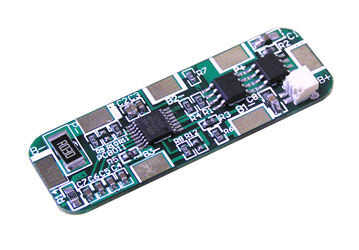

Paso 1: El PCB
PCB vienen indiferentes variedades dependiendo del número de células, tensión y capacidad. Aquí está una lista de todos los PCB se podría utilizar con 18650s en batteryspace.
Aquí están las especificaciones para el que usé y le explicará todo lo que significa...
Funcionamiento eléctrico:
Sobrecargue la protección del voltaje por célula: 4.35V
Sobre voltaje de protección de descarga para la célula: 2.40V
Sobre la protección actual de detección: 4-6A
Corriente: Max 30uA
Protección del cortocircuito
Resistencia de un circuito de protección: < = 50mohms
El PCB evita sobrecarga debido a la química de iones de litio delicado de la batería puede dañarse si cargase con una tensión demasiado alta y el PCB cortará energía a las células si usted lo hizo. Esto no debería ser un problema si carga con un cargador equilibrio inteligente. Si usted carga un celular con 4,2 voltios, entonces el voltaje de la celda nunca subirá por encima de 4,2 voltios, aunque le la célula durante semanas. No desea un celular más allá del punto en el que se encarga de la carga. Un cargador inteligente se apagará una vez que ha terminado de cargar.
Muchas baterías pueden descargarse completamente a cero voltios, éste no es uno de ellos. Si el voltaje de una batería de iones de litio cae a cero, o incluso por debajo de 2 voltios, se dañaría y nunca carga copia de seguridad. Los teléfonos celulares tienen esta misma protección. Si se mide el voltaje de una batería "muerta" teléfono celular probablemente diría 2,5 voltios.
Sobre el dren es necesaria la protección porque esto es una pequeña PCB con componentes minúsculos y sólo puede manejar tanto actual. Cierra abajo para ahorrar sí mismo elaboración entre 4 y 6 amperios.
Corriente es la corriente de la electrónica en el PCB. Es prácticamente nada y no agotará la batería.
Corto circuito de protección significa que el PCB se apagará si detecta un cortocircuito; Si un cable se convirtió en desconectado o si los cables cruzaron.
Resistencia de un circuito de protección es la resistencia causada por el PCB. Todos los circuitos produce una pequeña resistencia. Otra vez el desagüe es por lo poco que no lo notará.
