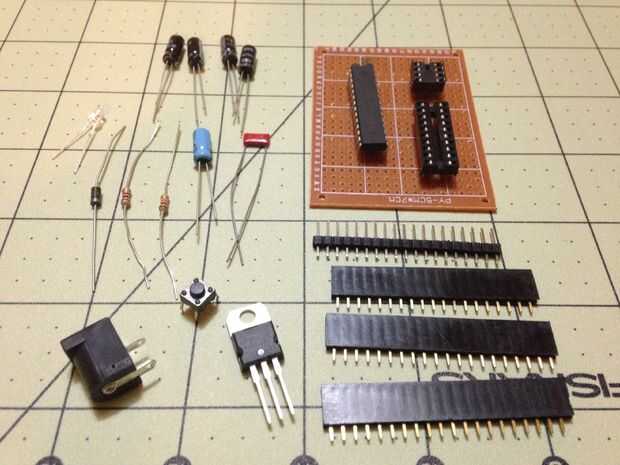

Paso 1: Elegir las piezas
En cuanto a la electrónica, las sustituciones en la mayoría de los casos es posible. Pero siempre recuerde que es mejor construir sobre lo que es de bajo construcción. Así que aquí están las piezas que he usado.
1 x 12V Jack
1 regulador de voltaje x LM7805
4 x 10uF 25V condensadores electrolíticos
1 x 4.7uF 16V condensador electrolítico
Condensador de cerámica 0.1uf x 1 o 100nF
1 x IN4001 50V 1Amp diodo
1 x 10 k ohmios 1/4 vatios 5% Resistor
1 x 1 k ohmios 1/4 vatios 5% Resistor
1 x 3mm LED azul 1 x interruptor táctil
1 x 5x7cm perfboard
1 zócalo de x DIP28 (yo usé un DIP20 y un DIP8)
Algunos encabezados pines macho y hembra
Alambre de calibre pequeño (sólido o trenzado)
(Opcional) Resonador de cerámica en lugar de un cristal.
"¿Por qué tantos condensadores?" preguntarás. Bueno, electrónica es de hecho extraña. Leyes de la física son siempre en el trabajo, y esto influye en cómo los circuitos deben ser fabricados para trabajar según lo previsto. No voy a ahondar en los detalles, porque yo soy un aficionado. Dejaré para las personas que tienen una mejor comprensión de esto. Sin embargo, los condensadores realizan varias funciones diferentes en un circuito. Los dos que estamos principalmente preocupados con en este caso son la disociación y filtrado.
Fuentes de alimentación DC a menudo pueden superponer una señal de AC, o la onda de seno, en el circuito. Esto no es deseable. Un condensador de desemparejamiento puede evitar que esto suceda en el circuito, así como ayudar a proporcionar una tensión estable durante cualquier cambio que se lleva a cabo en el circuito (Lea: caída de tensión). Un filtro simplemente ayuda a filtrar el ruido que se encuentra dentro del circuito.
Recuerde, en la mayoría de los casos sustitución de componentes está muy bien, que esto presenta variables que no pueden abordarse en este instructable. Si usted decide utilizar diferentes condensadores o resistencias, no hay demasiados problemas. Pero sin la visión para saber cómo actuará tu circuito, puedo hacer ninguna garantía. Dicho esto, si uno decide usar dos condensadores grandes en lugar de los condensadores electrolíticos de 10uF x 4, no debe haber un problema. Simplemente usé 4 x darme una calificación global con que me sentía más cómodo. Mi comprensión, y lo que usted debe tener en cuenta, es que los condensadores más pequeños, esencialmente, separar más rápido. Mientras que los condensadores más grandes hacen un mejor trabajo en la disociación y la estabilización. Así que si usted decide hacer modificaciones al proyecto de ley de partes, usted debe elegir cuidadosamente los componentes que usted va reemplazando con.
