Paso 2: El esquema y algunas notas sobre análogo
Ser un aficionado sin formación formal en electrónica, una de las cosas que encontré cuando vino a esquemas en los varios sitios web era claramente no representan, al menos para mí, donde deben colocarse ciertos componentes, lea: las mejores prácticas. A menudo he encontrado que ciertos componentes se conectado a un símbolo de fuente, en lugar de mostrar cómo debe cablearse para las mejores prácticas. Es decir, debe ser el condensador cerca de la MCU, o cerca de otro componente.

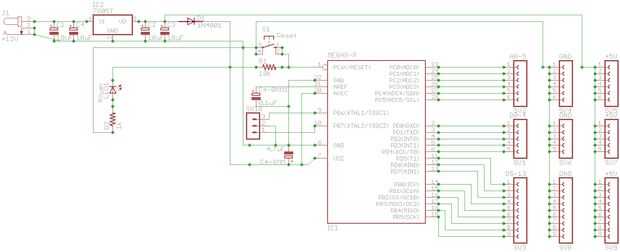

Si bien esto puede parecer obvio a un ingeniero eléctrico, a menudo puede ser confuso para el aficionado con poco o ningún entrenamiento formal, que incluye a mí mismo. Con este esquema he intentado Mostrar exactamente donde he decidido conectar cada componente, a excepción del LED y la resistencia que lo acompaña que puede conectarse a cualquier fuente de VCC y GND.
Cuando se trata el lado analógico del microcontrolador, he encontrado que hay cinco maneras comunes que las personas en Internet normalmente como a este lado del alambre. Estos son: no hacer nada con AREF, AREF a AGND, AREF a AVCC, AREF a un voltaje externo, y por último usando un 0.1uF condensador como un bajo filtro paso entre él y la tierra. Cada tipo de conexión tiene sus ventajas y desventajas. He elegido este último tipo de conexión con el propósito de esta compilación. Los beneficios de un tipo de conexión sobre otra no es en el ámbito de este artículo. Pero mi entendimiento es que con el uso de la variante del filtro de paso bajo el convertidor analógico/Digital puede internamente seleccione la función apropiada, salvo la tensión externa, mientras que el filtro ayuda a reducir el ruido en el lado analógico de las cosas.
Si usted decide seguir otra ruta, es su llamada. Mis pines analógicos parecen funcionar bien. Pero obviamente tienen limitaciones en el sentido que no puedo introducir un voltaje externo.
Otra consideración, que no me molesta, pero puede ser de interés para el aficionado es el diodo. He usado un diodo IN4001. Este diodo particular tiene un 1,5 v caída de tensión directa (creo). Lo que significa que habrá una caída de tensión después del diodo. En mi generación, después los condensadores de desacoplamiento en el regulador de voltaje obtener una lectura de 4.98v. Después el diodo, el voltaje varía entre 4.24-4.26v. Usted puede ver que esto es un descenso considerable en el voltaje. Y esto puede causar problemas con ciertas aplicaciones.
Una forma de aumentar el voltaje a un nivel aceptable sería usar un transistor con un trim-pot para lograr un voltaje estable en el rango aceptable de la aplicación. Pero teniendo en cuenta que no habrá problemas con la función de esta placa, he optado por dejar un asunto mejor dirigida por el constructor y sus necesidades.
