Paso 3: Trazar sus componentes

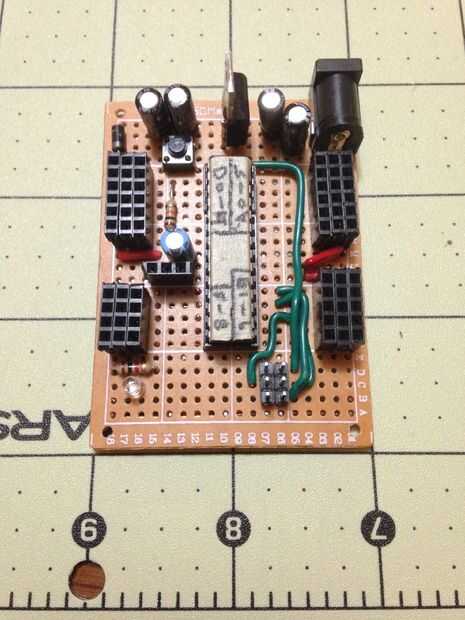

Puedes ver por encima de la manera que poblaron mi consejo. Dos componentes que quiero señalar son a ambos lados del pcb. A la izquierda, hay un jefe del pin hembra 3 x para insertar un resonador cerámico. Y a la derecha, aunque difícil de ver junto al cable rojo, hay un condensador de cerámica 0.1uF de rojo.
Pongo un poco de pensamiento en cómo debe rellenarse esta placa. Miré en varios diseños. Y salió con un diseño que trabajó bien en el tablero del tamaño que planeó sobre el uso.
A ambos lados de la MCU, verá tres conjuntos de cabeceras. Estos no son duplicados. Movimiento de adentro hacia afuera: MCU pines, GND, VCC. En otras palabras, he proporcionado un GND y VCC conexión para cada pin en el tablero.
No dude en trabajar algo diferente si funciona mejor para usted.
