Paso 4: La parte inferior de la Junta, rastros y soldadura...

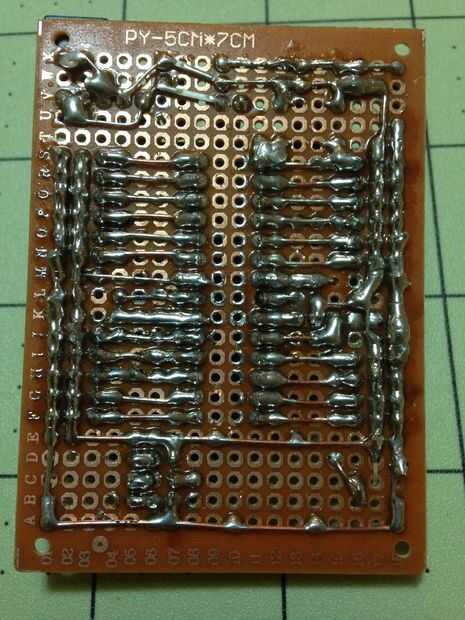

Se puede ver la parte inferior de la tabla en el cuadro suministrado. Tiene muy poco espacio no utilizado por el uso de trazos largos. Yo quería espacio suficiente a ambos lados de la MCU para trabajar. Esto le da a la Junta un tamaño viable. Esperemos que este cuadro será detallada lo suficiente para que pueda diseñar su propia con muy poca confusión.

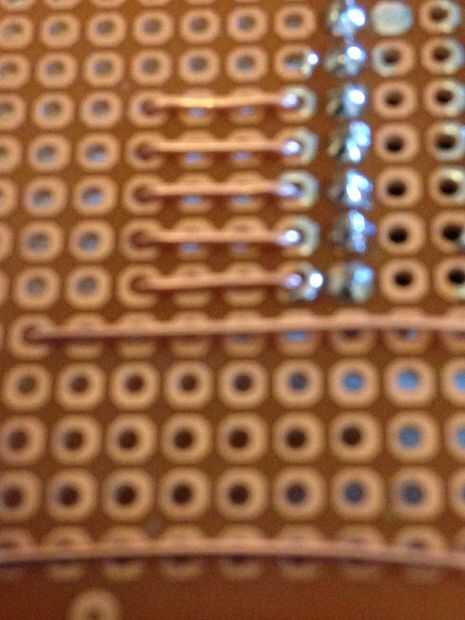

Para los rastros, da la primera soldadura en los componentes en sus respectivos lugares y luego doblar el exceso a la próxima conexión. Sin embargo, a veces esto es imposible. Tomemos por ejemplo el casquillo de inmersión y los encabezados femeninos. Allí no es nada extra para doblar. Algunas personas utilizan cables pequeños, algunos glob soldadura de un pin a otro a través de múltiples orificios. Personalmente he encontrado cables crean tanto un lío, y soldadura globos simplemente no funcionan bien más allá de uno o dos orificios. Así que usar un método diferente. Tira algún cable de núcleo sólido, corte y plegado una pieza que encajará en los orificios al lado del perno a soldar. Una vez hecho esto, entonces conduce el improvisado en el lugar, la soldadura viene sobre ellos se conecta a los pines adecuados. Se ha proporcionado una imagen.
