Paso 10: Impresión de un circuito de textil
Para obtener su impresión del circuito, usted querrá hacer las siguientes:

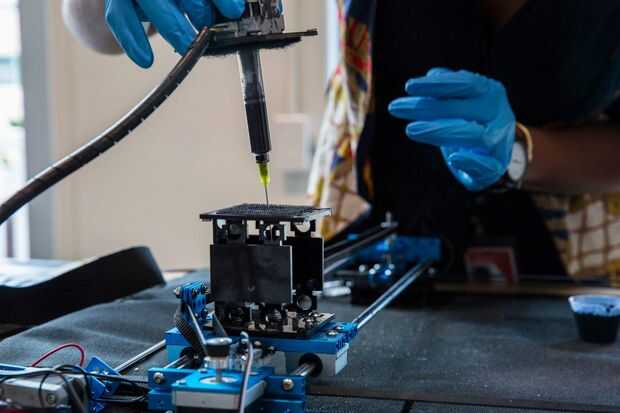

1.) carga el plotter con pintura conductora de grafito y acrílico. Ésta funciona como un encanto muy desordenado. La jeringa de 5ml se debe llenar lo más posible con el émbolo de la jeringa (instalado en el motor del actuador linear) al ras o por debajo de la parte superior de la cubierta de la jeringa.

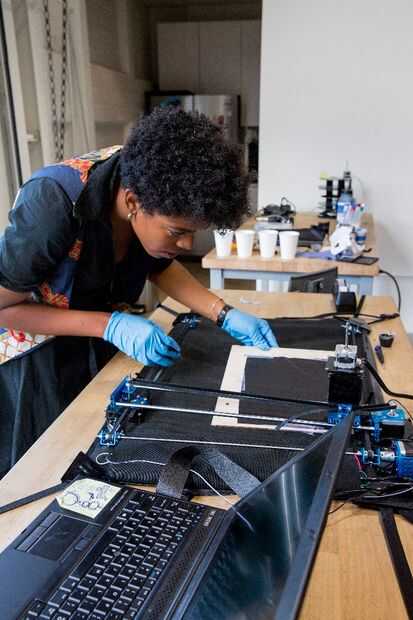

2.) montaje tu tela sobre un trozo de madera de 1/4" por lo que se pueden mantener el material y el trazador firmemente para la impresora tener una topología de buena, limpiarla. Coloque esto en el punto 0,0 en el trazador.
3.) carga la jeringa en el motor y luego carga el motor encima del soporte de la extrusora.
4.) gire la varilla del actuador lineal hasta la jeringuilla expulsa una gota pequeña de poco.

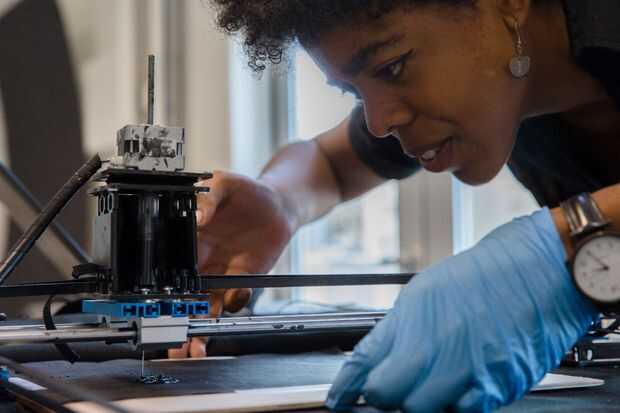

5.) Pulse ir en el proceso y mantener la madera debajo de la jeringa mientras se imprime. Usted debe estar ligeramente levitando la Junta sobre la base de textil mientras que imprime.

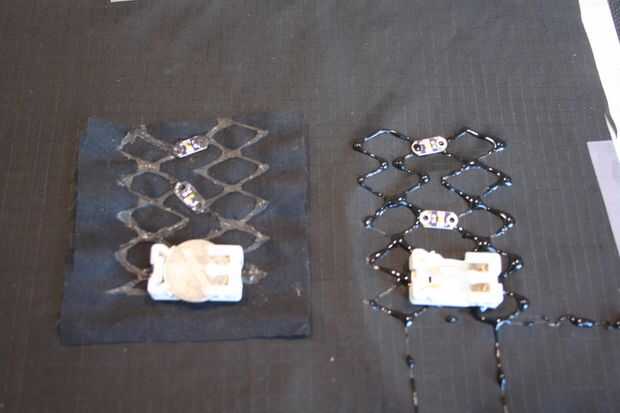

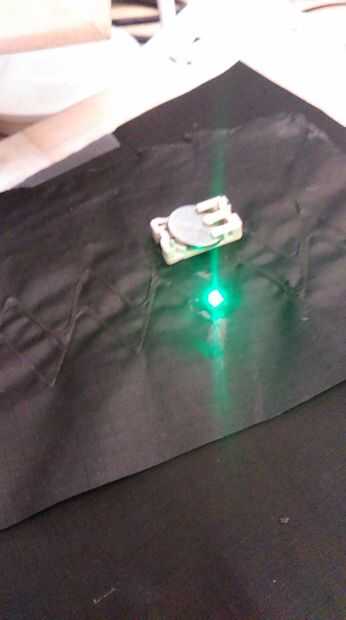

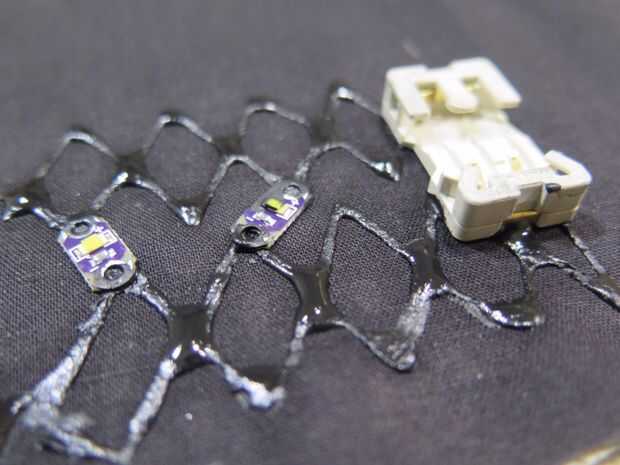

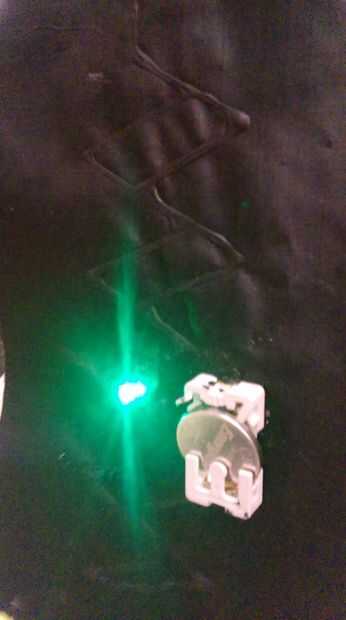

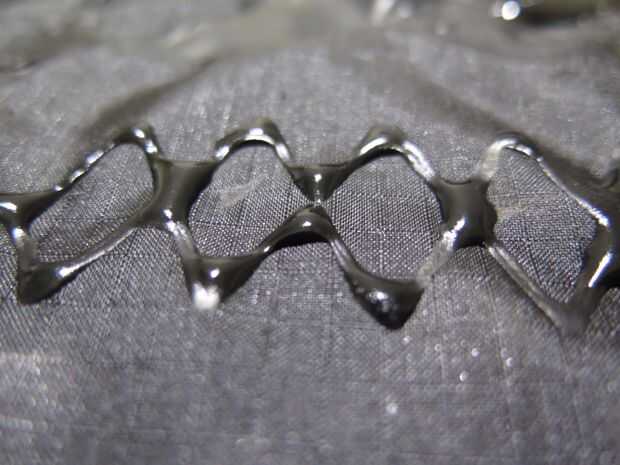

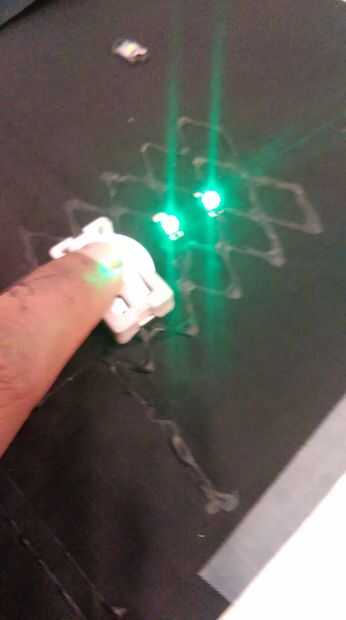

Una vez hecho su impresión, pulse en componentes y huzzah! Circuito textil! Esta pintura acrílica toma cerca de 1.5 horas para secar y conseguir realmente conductora. No incline la Junta secadora como se ejecutará la pintura.
Este Instructable es un gran Resumen de este proceso. Dejó mi código y unos pocos archivos, pero quisiera saber si gustaría ver algo más amplia y sería feliz actualizar este instructable.
Trazar feliz!
