Hacer un portable del usb powered led lámpara (2 / 4 paso)

Paso 2: electrónica y esquemática

La lámpara sacarán 500-600 ma cuando interruptor luminoso está apagado y 800-900 ma cuando el brillante, por lo que el Banco de potencia - o la fuente genérica - debe proporcionar al menos 1A de corriente. Ordenadores portátiles ofrecen sacar 500ma en cada puerto usb2 y 900ma en cada puerto usb3, así que si quieres enchufe la lámpara en tu laptop tienes que tener cuidado y en el caso de modificar el esquema con el fin de reducir la corriente de la lámpara.

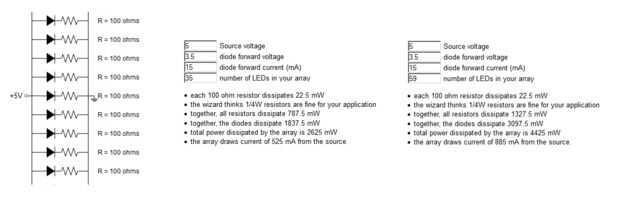

El blanco led tiene un voltaje delantero de 3.5-3.6V, por lo que no es posible hacer una serie de leds en un solo carril porque (5V - 3, 5V) = 1, 5V que no es suficiente para encender un segundo led, así que nosotros tenemos que preparar todos los leds en paralelo y tenemos que compensar ese 1, 5V con una resistencia de carga. El valor de la resistencia determina el brillo de los leds: cuanto menor sea el valor de la más brillante son los leds, pero si el valor es demasiado bajo los leds podría morir. El consumo de corriente típico de un led es de 20 mA, pero nos podemos bajar el sorteo a 15ma para que las baterías duran más. Ahora teniendo la tensión (1, 5V) y la corriente decidió (15ma = 0.015A), podemos calcular el valor de la resistencia aplicando la fórmula [resistencia = voltaje/amperios], por lo que (1, 5V / 0.015A) = 100 Ohm, que es el valor que necesitamos para nuestras resistencias. De la fórmula [potencia = voltaje * amperaje] sabemos que cada resistor disipará (1, 5V * 0, 015A) = 0,0225 vatios, y con seguridad podemos colocar un resistor 1/4W tipo. Con la misma lógica podemos calcular la potencia del led: [potencia = voltaje * amperaje], así (3.6V * 0, 015A) = 0, 05 vatios.

Cada larguero, compuesto por un led y una resistencia tendría un consumo de energía de (0, 022W + 0, 052W) = 0, 074W, y este valor es la clave para saber cuánto carriles podrían encender nuestro banco de potencia: si sabemos que nuestro banco de potencia puede proporcionar hasta 500 mA a 5 v tenemos una (5V * 0, 5A) = fuente de 2,5 vatios, por lo que sería el máximo número de carriles (2.5W / 0, 074W) = 33,7; ya que mi banco de potencia proporciona 1A, puedo energía hasta un máximo de (5W / 0, 074W) = 67,5 carriles.

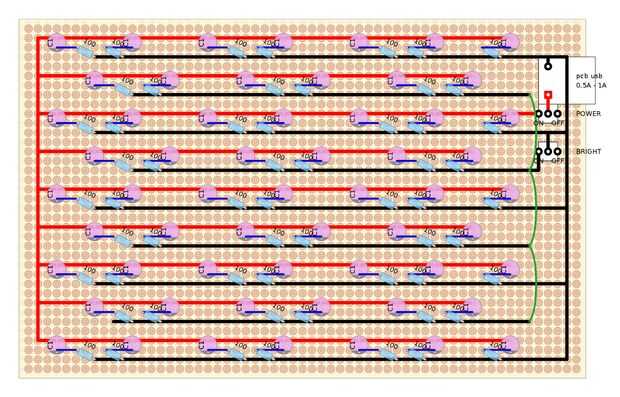

Ahora solo tenemos que decidir el número de leds cuando el dispositivo es todo luz y cuando el brillo está apagado (desconexión de un cierto número de LED de la fuente). En mi configuración me decidí a tener un total de 59 leds, y cuando el brillo es de sólo 35 están trabajando realmente. De esta manera cuando el brillo es apagado, 35 carriles se disiparán (0, 074W * 35) = 2, 59W que son (2, 59W / 5V) = 520ma, mientras que se disiparán todos los carriles de 59 (0, 074W * 59) = 4, 36W que son (4, 36W / 5V) = 870ma.
