Paso 1: Dibuja tu diseño en una computadora. CAM la parte

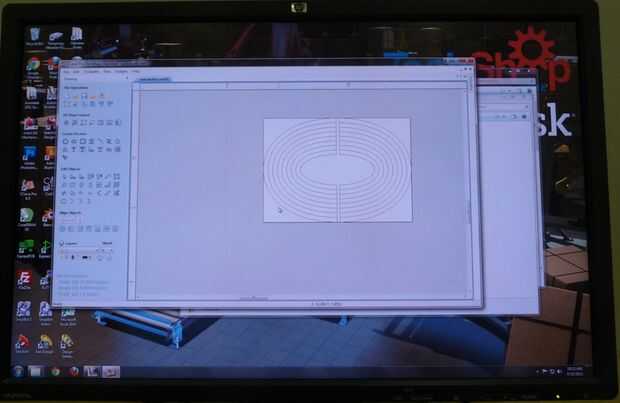

Comenzó con una elipse de tamaño apropiado para el elemento del centro y luego añade varios elipses más concéntricos alrededor de él. Me dibujó un par de líneas verticales justo al lado de la línea central, aproximadamente 1/4" de separación, luego utiliza la función trim para obtener un montón de semi elipses. La imagen muestra el proceso casi terminado.
Guarde el archivo en formato DXF.
Ya que yo planeaba utilizar el chorro de agua Flow para hacer el corte, hizo los caminos de la corte en su software Flowpath. Puesto que era un diseño simple, su función AutoPath ha creado una ruta de corte aceptable. Me di cuenta no era máximo eficiente, pero no valía la pena el esfuerzo para crear todos los trazados manualmente.
He guardado el archivo y luego se dirigieron al chorro de agua para hacer mis cortes.
