Paso 6: Desempolvando para otro buen demo y más información

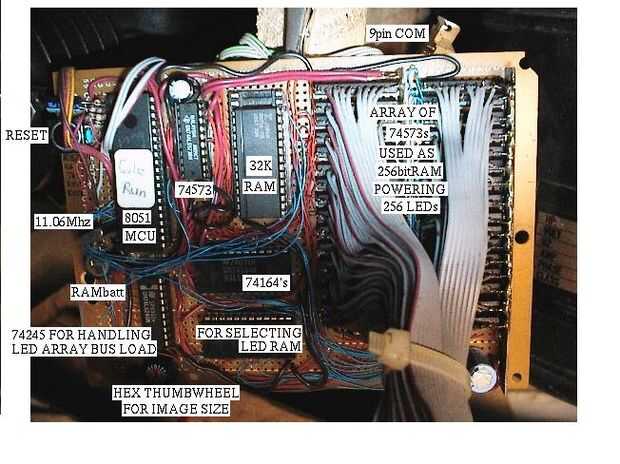

Aquí le damos la placa principal en la gran máquina de junky.
Es muy glitchy después salgan almacenamiento, probablemente un montón de cables sueltos,
Cuando esta cosa funciona se sacude violentamente debido a los grandes motores desagradables.
En alguna parte en él es nuestra animación 3D impresionante demostración de un avión volando sobre las montañas,
que deben ser especie de arquetipo porque Perspecta (tm) hizo una demostración muy similar
en la noticia poco después, y antes de nosotros y saber unos de otros.
Yo les ofrece la tecnología de proyección, entonces, pero sin siquiera ver nuestra basura-o-matic
no hizo caso y sólo nos ha enviado spam.
Nosotros y nuestros amigos sólo sonrieron y dijo: "que es como se hace eso!",
al igual que nuestra esfera Mostrar (tal vez un futuro instructable) obviamente
necesitan para mostrar una imagen del globo de la tierra. La demo de vuela
que espero con impaciencia a ver un video aquí pronto, es claramente diferente a
todas las otras formas de spinning y cosas. Hay un render 2D de la "maqueta de vuelo"
imagen en algún lugar en el sitio "holodeck" ligado en el paso 2.
Través de los cables de cinta, cada uno de 256 LEDs sobre la lente la lente mágica es
conectado a su propio bit de RAM y de esta manera es similar a un DMD/DLP
en el sentido de que esa tecnología tiene un poco de RAM cada espejo único, que controla
continuamente y en paralelo. Ningunos espejos aquí, solo los LEDs en el otro extremo de los cables.
Dos placas muy pequeñas no tienen el chip (#1) MAX232 y (#2) el sensor de posición de la lente.
¿Cualquier pregunta o comentario sobre este circuito?
Psst! Cualquier PIC funciona más rápido que hace de esta tabla.
CORRECCIÓN de errores: Los chips de selector de dirección son 74154 (no 74164)
